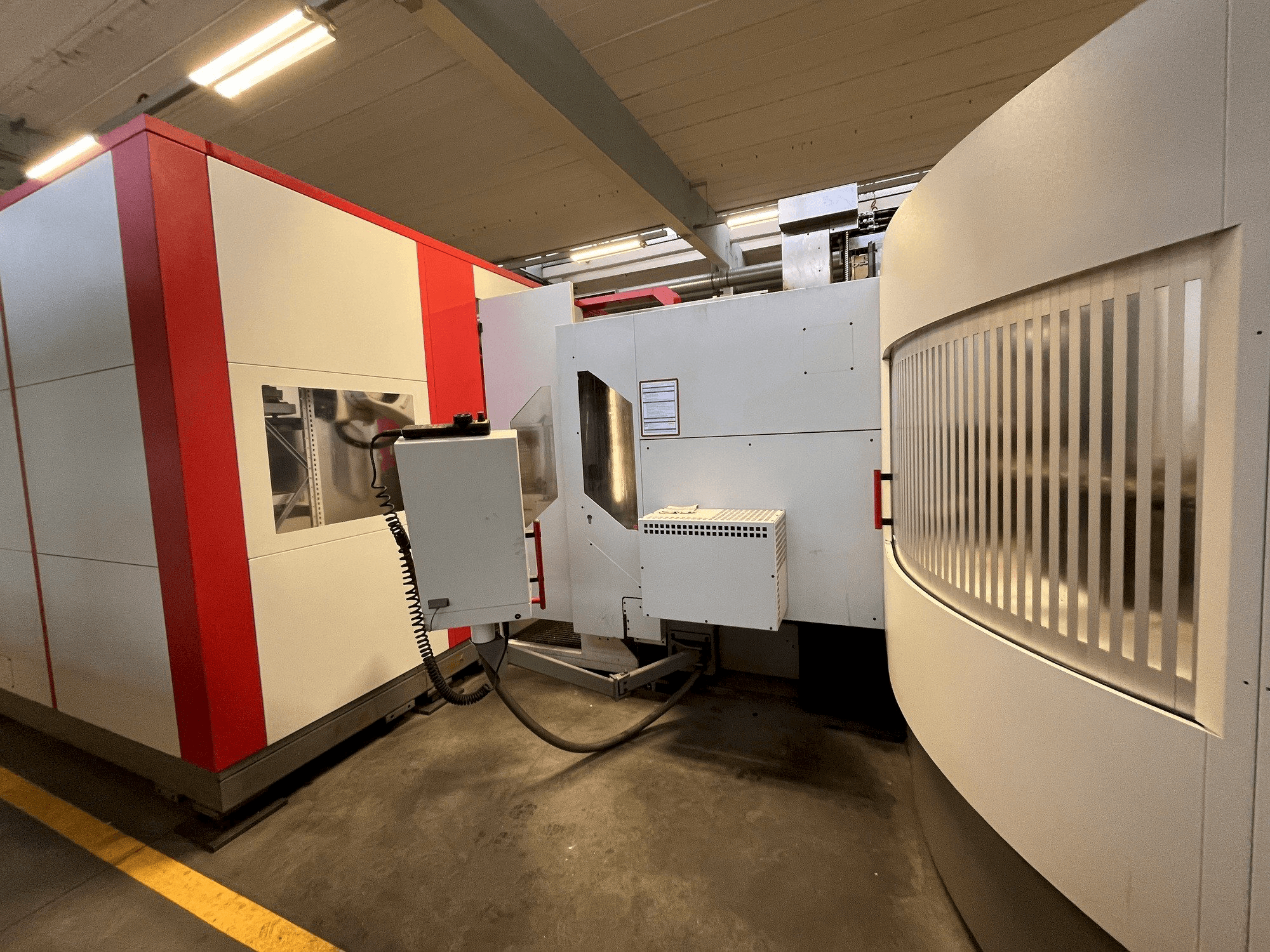

HERMLE - RS1 Robot SystemDE-MIL-HER-2009-00003
Você tem outras perguntas? Contate-Nos!
José María García
+34 601 158 008
j.garcia@gindumac.com
- GINDUMAC
- Produtos
- Máquinas Ferramenta
- Sistema de robô HERMLE RS1
Este sistema de robô HERMLE RS1 de 2 unidades Hermle C30 U, centro de máquinas verticais de 5 eixos fabricado no ano de 2009 e 2008, está equipado com uma unidade de controlo HEIDENHAIN iTNC 530 e tem uma velocidade de eixo de 18000 rpm. O sistema vem com um robô Automation KUKA KR 150-2 2000 construído em 2008 que tem 6 eixos com um peso máximo de palete de 140 kg.
Visão Geral
- marca: HERMLE
- ano: 2009
- MODELO: RS1 Robot System
- tipo de aplicação: Fresagem
- Localização: Alemanha
- tipo de máquina: Centro de maquinação vertical
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - HERMLE RS1 Robot System
Unidade de Controlo
- Marca do controlo: HEIDENHAIN
- Modelo do controlo: ITNC 530
Movimento
- Número de eixos: 5
- Percurso do eixo X: 650 mm
- Percurso do eixo Y: 600 mm
- Percurso do eixo Z: 500 mm
Especificação Técnica
- Max. Tool Weight: 8 kg
- Número de ferramentas: 32
- Velocidade do fuso: 18000 RPM
Informações adicionais
Equipamento adicional
- a célula é fornecida com 25 paletes sem torno 1 palete em cada máquina e 23 na automatização
- com sonda tátil Renishaw
- O transportador de aparas está incluído
- A bomba de alta pressão do líquido de arrefecimento interno não está incluída
Benefícios da máquina
Benefícios qualitativos da máquina
- Robô kuka kr 150-2 2000:
- 6 eixos, peso: 1267 kg, computador mestre que funciona em windows 10, e os pcs soflex funcionam em windows xp. Estante de paletes 300x300 com 24 lugares - 22 dos quais são paletes na estante, 3 dos quais são blocos de aperto eléctricos para aperto de pinças automáticas.
- 2 cúbicos, 1x cilíndricos - 1x bloco de aperto manual
- Estante para paletes 400x400 com 18 espaços - dos quais 17 paletes estão na estante
- Locais de armazenamento de matérias-primas:
- 2x áreas de armazenamento de matéria-prima para peças cúbicas, 60 espaços disponíveis por área de armazenamento. Podem ser carregadas matérias-primas com as dimensões 50x15. - 2x tabuleiros de matéria-prima para peças cilíndricas, 56 lugares disponíveis por tabuleiro. Podem ser carregadas peças com um espigão de 6 mm.
- 2x pinças adicionais: 1x para peças cilíndricas, 1x para peças cúbicas
- Kuka com 6 eixos com um peso máximo de palete de 140 kg - unidade de controlo manual kuka carregamento de matéria-prima através de estação de configuração externa
- Gestão de encomendas soflex versão 4. 27
- O computador principal funciona com o windows 10, os computadores soflex funcionam com o windows xp
Benefícios técnicos da máquina
- Avanço rápido: 45000 mm/min - diâmetro da mesa rotativa giratória nc 280
- Com sistema de aperto erowa 160 mm dimensão da garganta - mts placa de base 320p/a 2-f. MediaÜ. 2 dobras
- Mesa rotativa - ikz - separador de aparas
- Centro do eixo de alimentação de ar comprimido - porta automática da cabina - luz de estado
- Enrolamento da cama - teto da cabina manual - sistema de extração losma
- Volante eletrónico - correia transportadora articulada - colocar carregador adicional: 157
- Magazine de ferramentas: 157 ranhuras, alimentação de 6 dobras, porta automática, compensação de temperatura
- Número de cais de carga e descarga: 8
- Medição de ferramentas: blum wz quebra/medição a1
- Sonda tátil: 2x renishaw omp 40-2ls, extensão plc 2ª sonda de medição
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
