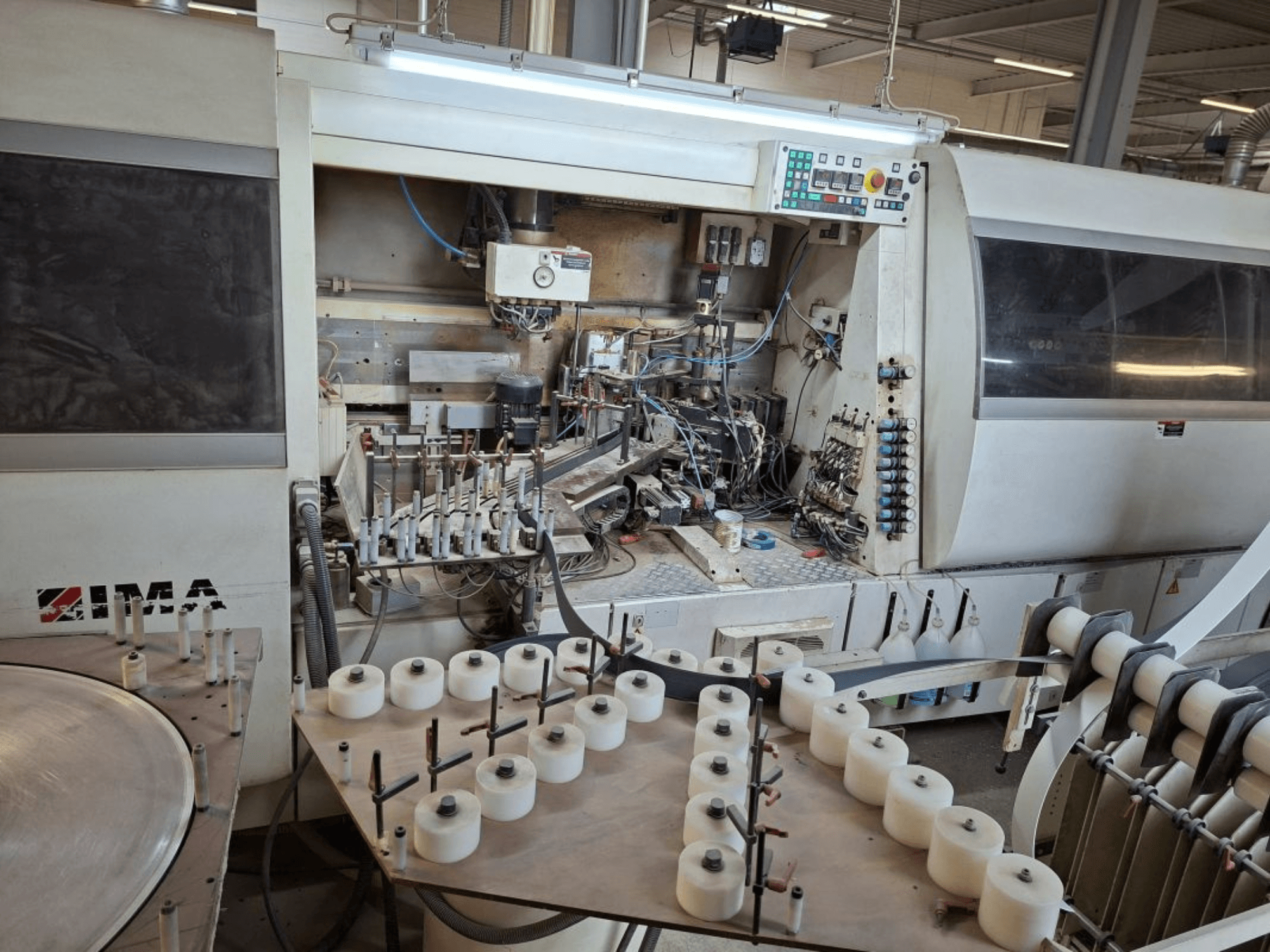

IMA - Combima Systems/I/R75/1370DE-EDG-IMA-2006-00002

Peça de trabalho (aglomerado/MDF)

• Comprimento da peça: 250-2800 mm

• Largura da peça: 115-1300 mm

• Espessura da peça de trabalho: 8 mm (apenas formato) a 40 mm

• Peça de trabalho mais pequena: 144 × 250 × 8 mm

• Peça de trabalho maior: 2800 × 1300 × 38 mm

• Peso da peça de trabalho: máx. 50 kg

• Forma da peça: retangular

• Material da superfície: revestimento direto (melamina), papel, folha de alumínio, folheado

• Saliência do material de revestimento nos lados: 10 mm

Peça de trabalho (painel alveolar; comprimento mínimo de alimentação 300 mm)

• Espessura do revestimento: 3,0 / 4,0 / 8,0 mm

• Subsídio de maquinação: espessura da borda

• Comprimento da peça de trabalho: 300-2800 mm

• Largura da peça: 300-1300 mm

• Espessura da peça: 15-100 mm (com borda de suporte de 3 mm apenas como painel duplo)

• Peça de trabalho mais pequena: 300 × 300 × 15 mm

• Peça de trabalho maior: 2800 × 1300 × 100 mm

Peça de trabalho (painel de estrutura; comprimento mínimo de alimentação 300 mm)

• Espessura da cobertura: 8,0 mm

• Tolerância de maquinagem: 5,0 mm

• Material da moldura: aglomerado de partículas disposto verticalmente (avanço reduzido)

• Comprimento da peça de trabalho: 300-2800 mm

• Largura da peça: 300-1300 mm

• Espessura da peça: máx. 50 mm

Material das bordas e perfis

• Bordas de papel e plástico: 0,3-3,0 mm

• Bordas de folheado: 0,5-1,3 mm

• Borda de suporte: 3,0 mm

• Altura da borda: 19-104 mm (borda de suporte 97 × 3 mm apenas para painéis duplos)

• Saliência máxima da borda superior: 2 mm

• Perfis das bordas:

  • Borda de papel: aprox. 0,4 mm, chanfro 15°

  • Borda de plástico: 3,0 mm, raio 3 mm

• Com faca de corte servo (2 secções de colagem):

  • Secção transversal máxima da borda: 200 mm² (plástico), 135 mm² (folha de madeira)

Dados da máquina

• Distância constante entre a peça de trabalho e o transportador de corrente: 38 mm (incl. espessura da aresta 0,3-3,0 mm)

• Largura de passagem (com 38 mm de folga): mín. 115 mm

• Comprimento da peça na direção do avanço: mín. 150 mm

• Altura da base (borda superior do transportador de corrente): 960 mm

• Velocidade de alimentação: 6-30 m/min, controlada por frequência

Unidades e sistemas de processamento

• Unidades de fresagem/fresagem de perfis/desbaste:

  • 1 × 6,6 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm (acionamento da unidade de aperto duplo)

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 4,4 kW, 100 Hz, 6000 rpm

  • 1 × 8,0 kW, 100 Hz, 6000 rpm

• Aplicador de adesivo termofusível para 2 esferas de adesivo

• Radiador de 300 lg, 2 × 1,5 kW para pré-aquecimento do bordo da peça de trabalho

• Unidade de colagem para bordos rectos; espessura do bordo até 3 mm (dependendo do carregador)

• Sistema automático de fusão de PU: Quickmelt

• Magazine de bordos de 2 dobras para material em rolo (0,3-3,0 mm)

• Faca servo para corte preciso de bordas

• Servo-alimentação de arestas (incl. para arestas de suporte em forma de rolo)

• Aplicação de cola para peças de espessura até 90 mm

• Unidade de corte: 2 × 660 W, 200 Hz

• Unidade de fresagem: 1 × 1000 W, 400 V, 200 Hz, 12.000 rpm, 30° de rotação

• Unidade de maquinagem múltipla: 1 × 660 W, 400 V, 200 Hz, 12.000 rpm

• Unidade de raspagem de perfis múltiplos

• Unidade de fresagem: 1 × 1000 W, 400 V, 200 Hz, 12.000 rpm, rotação de 30°

• Unidade de maquinagem múltipla: 1 × 660 W, 400 V, 200 Hz, 12.000 rpm

• Dispositivo de raspagem de perfis múltiplos

• Unidade de raspagem autopropulsora

• Unidade de polimento

Equipamento adicional

• Mesa de rolos inclinada SFR 1450/2260/15° para trabalho longitudinal e transversal:

  • Comprimento da peça de trabalho (alimentação manual): 300-2800 mm

  • Largura da peça: 190-1300 mm

  • Espessura da peça: 13-60 mm

• Sistema de inserção servo x20

• Sistema de paragem servo x20
