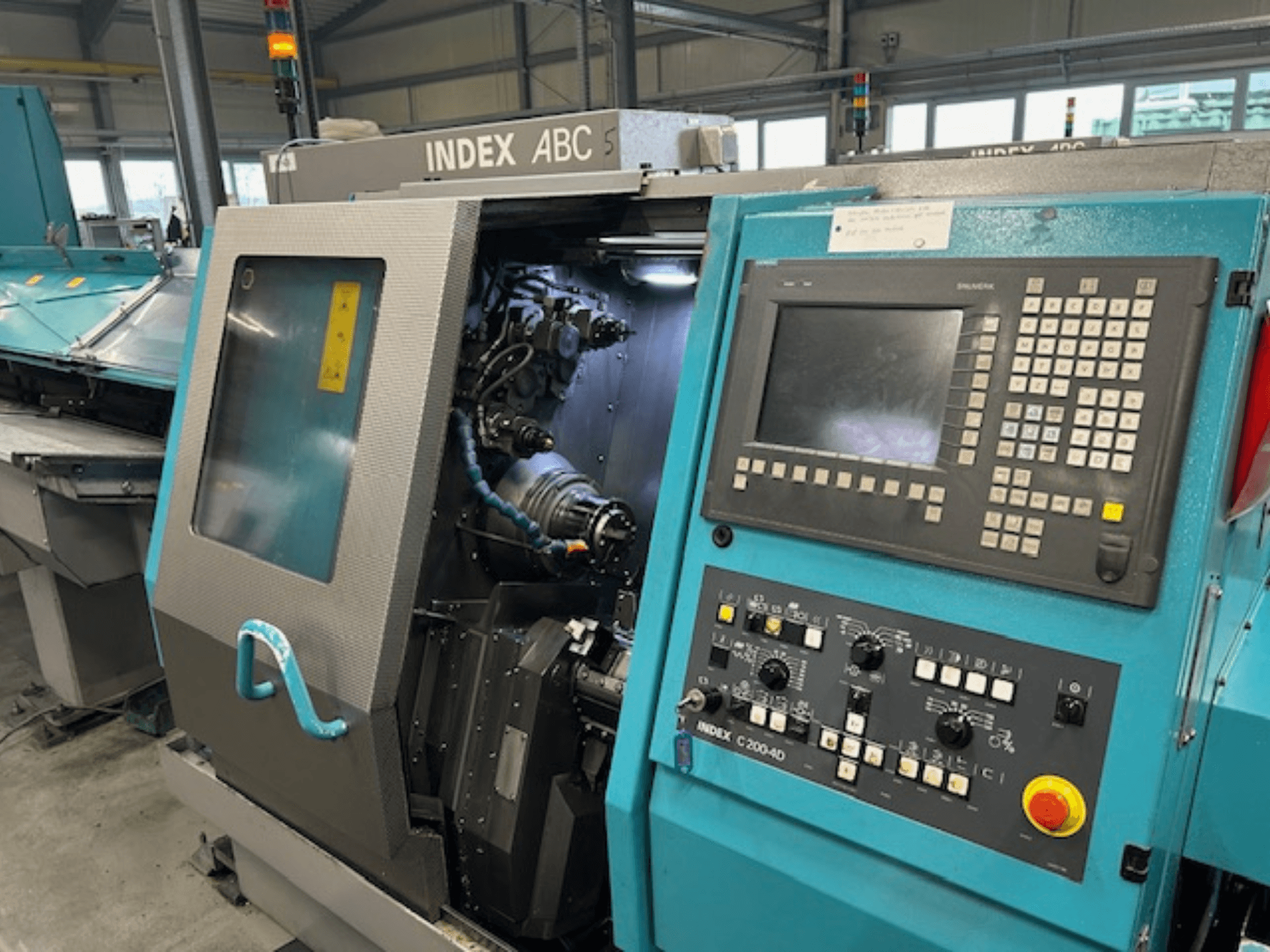

Index - ABCDE-TUR-IND-2007-00002

• Fuso principal

  • Variantes de capacidade (folga do fuso):

    • 30 (25): 30 mm (25 mm)

    • 42 (36): 42 mm (36 mm)

    • 60 (52): 60 mm (52 mm)

    • 65: 65 mm

  • Diâmetro do fuso no rolamento dianteiro:

    • 75 mm (Modelo 30)

    • 85 mm (Modelo 42)

    • 100 mm (Modelos 60 e 65)

  • Potência Pmax a 100% de serviço:

    • 7 / 10 / 13 kW (Modelo 30)

    • 7,5 / 13 / 20 kW (Modelo 42)

    • 7,5 / 13 / 20 kW (Modelo 60)

    • 13 / 20 kW (Modelo 65)

  • Potência Pmax a 40% de funcionamento:

    • 10 / 15 / 21 kW (Modelo 30)

    • 13,3 / 21 / 29 kW (Modelos 42 e 60)

    • 21 / 29 kW (Modelo 65)

  • Binário Mdmax a 100% de funcionamento:

    • 33 / 48 / 62 Nm (Modelo 30)

    • 35 / 62 / 95 Nm (Modelos 42 e 60)

    • 62 / 95 Nm (Modelo 65)

  • Binário Mdmax a 40% de funcionamento:

    • 48 / 69 / 102 Nm (Modelo 30)

    • 64 / 102 / 140 Nm (Modelos 42 e 60)

    • 102 / 140 Nm (Modelo 65)

  • Velocidade máxima:

    • 7500 rpm (Modelo 30)

    • 7000 rpm (Modelo 42)

    • 6000 rpm (Modelos 60 e 65)

  • Curso do cilindro de aperto:

    • Fixação de pinças: 7 mm

    • Fixação do mandril e da pinça: 20 mm

  • Controlo do percurso de fixação: 140 mm (com Rev. 2) / 160 mm (sem Rev. 2)

  • Estágios de expansão:

    • Resolução do eixo C: 0.001°

    • Unidade de alinhamento/comutação (ângulo de indexação): 2.5°

    • Paragem da peça de trabalho e unidade de ejeção: D 42 / D 60

• Porta-ferramentas: Torre 1

  • Deslocação do carro: X 90 mm, Z 280 mm

  • Força de avanço: 5500 N (X e Z)

  • Deslocação rápida: X 27 m/min, Z 36 m/min

  • Resolução: X 0,5 µm, Z 1,0 µm

  • Número de ferramentas: 7 + fuso síncrono

  • Sistema de ferramentas: Haste cilíndrica DIN 69 880 (25 x 48 mm)

  • Tempo de comutação (uma estação): 0.3 s

  • Acionamento da ferramenta (todas as estações): 4,2 kW, 7,5 Nm, 6000 rpm (Pmax/Mdmax a 25% de serviço)

• Porta-ferramentas: Torre 2

  • Curso do carro: X 81 mm, Z 80 mm

  • Força de avanço: X 8300 N, Z 5500 N

  • Deslocação rápida: X 27 m/min, Z 36 m/min

  • Resolução: X 0,5 µm, Z 1,0 µm

  • Número de ferramentas: 6

  • Sistema de ferramentas: Montagem em cauda de andorinha com haste cilíndrica (25 x 40,3 mm)

  • Tempo de comutação (uma estação): 0.3 s

  • Acionamento da ferramenta (todas as estações): 6,5 kW, 14 Nm, 4500 rpm (Pmax/Mdmax com 25% de utilização)

  • Unidade de fresagem de roscas e torneamento de polígonos: máx. 6000 rpm (máx. 2 estações em simultâneo)

• Porta-ferramentas traseiro (trabalho posterior)

  • Deslocação do carro: X 280 mm, Z 280 mm

  • Número máximo de ferramentas: 6

  • Sistema de ferramentas: Montagem em cauda de andorinha

• Unidade de perfuração traseira (expansão opcional)

  • Máximo de ferramentas fixas: 5

  • Máximo de ferramentas acionadas: 2

  • Desempenho das ferramentas acionadas (a 25% de serviço): 4,5 kW, 8 Nm, 6000 rpm

  • Furo do porta-ferramentas: 25 mm (DIN 69 880) / 1 polegada

• Manuseamento de material (unidade de alimentação de material integrada)

  • Diâmetro máximo da barra: 52 mm

  • Percurso de alimentação ajustável máx: 80 mm

  • Força de alimentação: 3000 N

• Fluidos e sistemas

  • Sistema de refrigeração: 60 (80) l/min, 5,5 (8) bar, depósito 220 l; bomba comutável máx. 18 bar, 20 l/min

  • Sistema hidráulico: 19 l/min, 90 bar, depósito 50 l

• Dimensões (sem carregador e transportador de aparas)

  • Área do chão: 2.4 m²

  • Altura do centro do fuso (acima do chão): 1010 mm

Equipamento adicional

• Carregador de barras (alimentador de barras), modelos LM3200 / LM3700 / LM4200

  • Comprimento máximo da barra: 3,2 m / 3,7 m / 4,2 m

  • Faixa de diâmetro da barra: 6-52 mm

• Transportador de aparas

  • Tipo: Tipo de dobradiça ou correia raspadora

  • Altura de descarga: 840 mm
