- Máquina de retificação cilíndrica JUNKER Quickpoint 5002/20

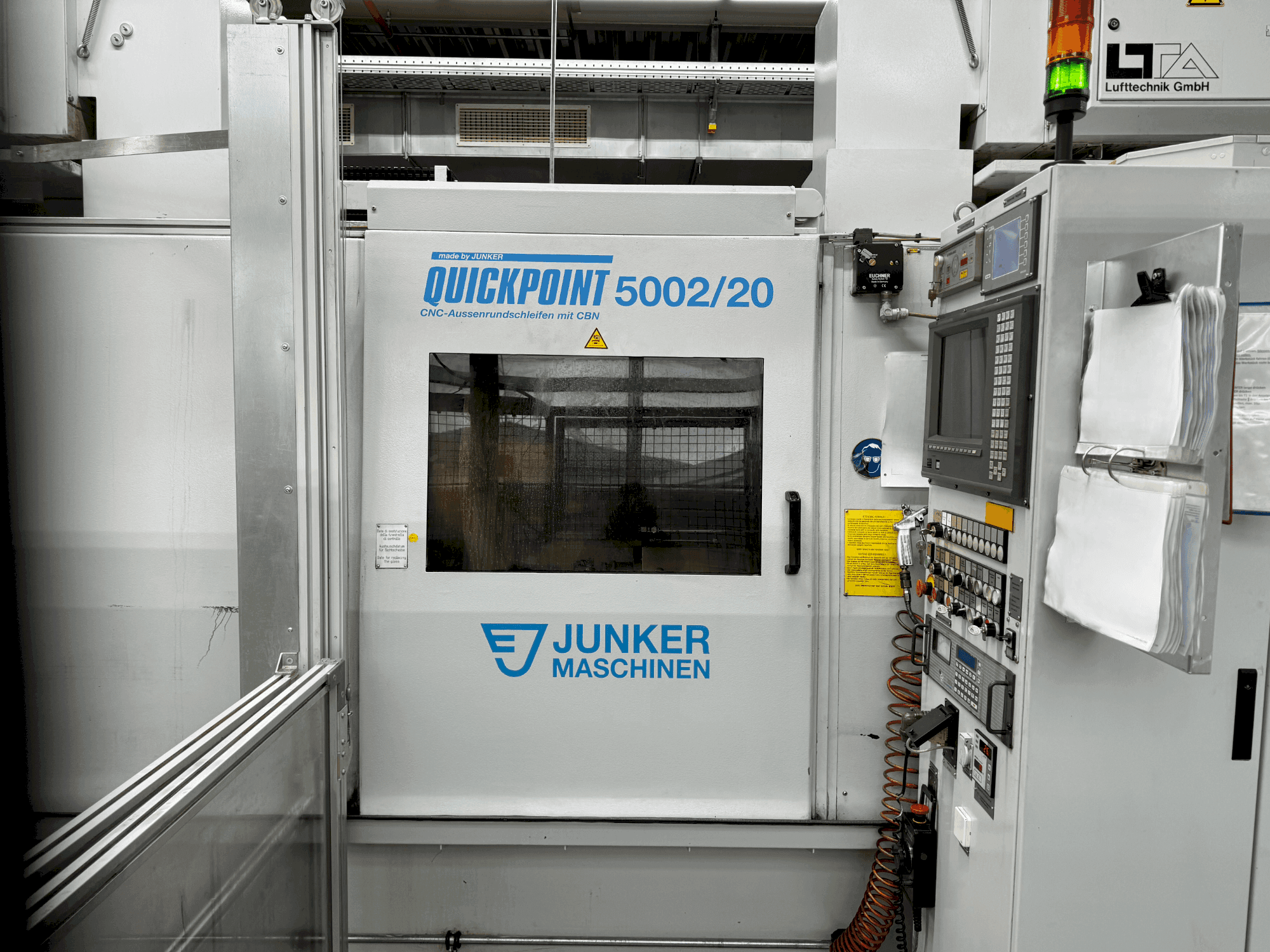

Esta máquina de retificação cilíndrica JUNKER Quickpoint 5002/20 foi fabricada no ano 2000 na Alemanha. Tem um diâmetro de retificação de 280 mm e um comprimento de retificação de 900 mm. Equipada com um eixo z de 900 mm, pode trabalhar com um peso máximo de peça de 30 kg. Como unidade de controlo, tem um controlo FANUC 15-TB. É fornecida com 2 unidades de extração (fabricadas pela LTA) e um sistema de filtragem de óleo (construído internamente). A máquina é atualmente utilizada como parte de uma linha de robôs e será vendida para ser substituída por uma nova máquina. Ver galeria de fotos e vídeos para mais impressões.
Visão Geral
- marca: JUNKER
- ano: 2000
- MODELO: Quickpoint 5002/20
- tipo de aplicação: Esmerilar
- Localização: Alemanha
- tipo de máquina: Máquinas de esmerilar
- disponibilidade: Vendido
- marca da unidade de controlo: FANUC
Informação Técnica - JUNKER Quickpoint 5002/20
Dados Gerais
- Largura das medições: approx. 5000 mm
- Profundidade das medições: approx. 5000 mm
- Altura das medições: approx. 2500 mm
- Peso da máquina: approx. 15000 kg
Unidade de controlo
- Marca: FANUC
- Modelo: 15-TB
Acionador principal
- Número do eixo: 3
Movimento
- EIXO-Z Movimento: 900 mm
Peça a maquinar
- Peça a maquinar (diâmetro): 250 mm
- Peça a maquinar z: 900 mm
- Peso da peça a maquinar: max. 30 kg
Tail Stock
- Diâmetro do cabeçote: 100 x 430 mm
Equipamento Adicional
- - 2x unidades de extração (fabricadas pela LTA)
- - Sistema de filtragem do óleo em grande parte construído pelo próprio no tabuleiro coletor, sistema com separador magnético (provavelmente apenas reutilizável condicionalmente, mas atualmente funcional), atualmente construído numa conceção de divisão a frio com refrigerador interno e condensador externo
- - Podem ser entregues mós de substituição, se ainda estiverem disponíveis à data da desmontagem
- - Outros acessórios, como pontas, sistemas de acionamento, sondas de medição, etc., também estarão disponíveis e poderão ser oferecidos
Informações adicionais
- Benefícios técnicos da máquina:
- - Sistema de carregamento: manual
- - Cabeça de trabalho: fixa
- - Eixo da peça // dimensão: 100 x 400 mm, lubrificação permanente com massa lubrificante, proteção do rolamento por ar comprimido, acionamento por servomotores (eixo c), cone e fixação especial mk4 ou colar padrão junker ⌀ 75mm
- - Cabeçote móvel // manualmente através de roda de corrente, pressão de mandrilagem ajustável através de hidráulico
- - Manga do cabeçote móvel // ⌀ 100 x 430 mm, mk 4 resp. Colar padrão junker ⌀ 75 mm
- - Mesa de retificação // eixo z (controlado por cnc)
- - Cabeça de roda // alimentação: eixo x (controlado por cnc), horizontal: -6° a + 15°, eixo b (controlado por cnc), vertical: -0,5°, 0° e +0,5° (rotação opcional)
- - Eixo de moagem // ⌀ 180 x 400 mm, flange: ⌀ 190 mm, colar padrão: ⌀ 127 mm, potência de acionamento: 24 kw
- - Mó // borazon (cbn) ou diamante, diâmetro: ⌀ 400 mm, diâmetro: ⌀ 127 mm, largura do revestimento: 5mm
- Benefícios qualitativos da máquina:
- - Máquina sempre muito bem conservada
- - Linha de produção sólida e fiável
- - As máquinas quickpoint podem ser utilizadas para uma vasta gama de aplicações e, ao mesmo tempo, apresentam uma produtividade impressionante
- - Versatilidade e excelente qualidade da peça de trabalho
- - 3 eixos (x, z e b)
Benefícios da máquina
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
