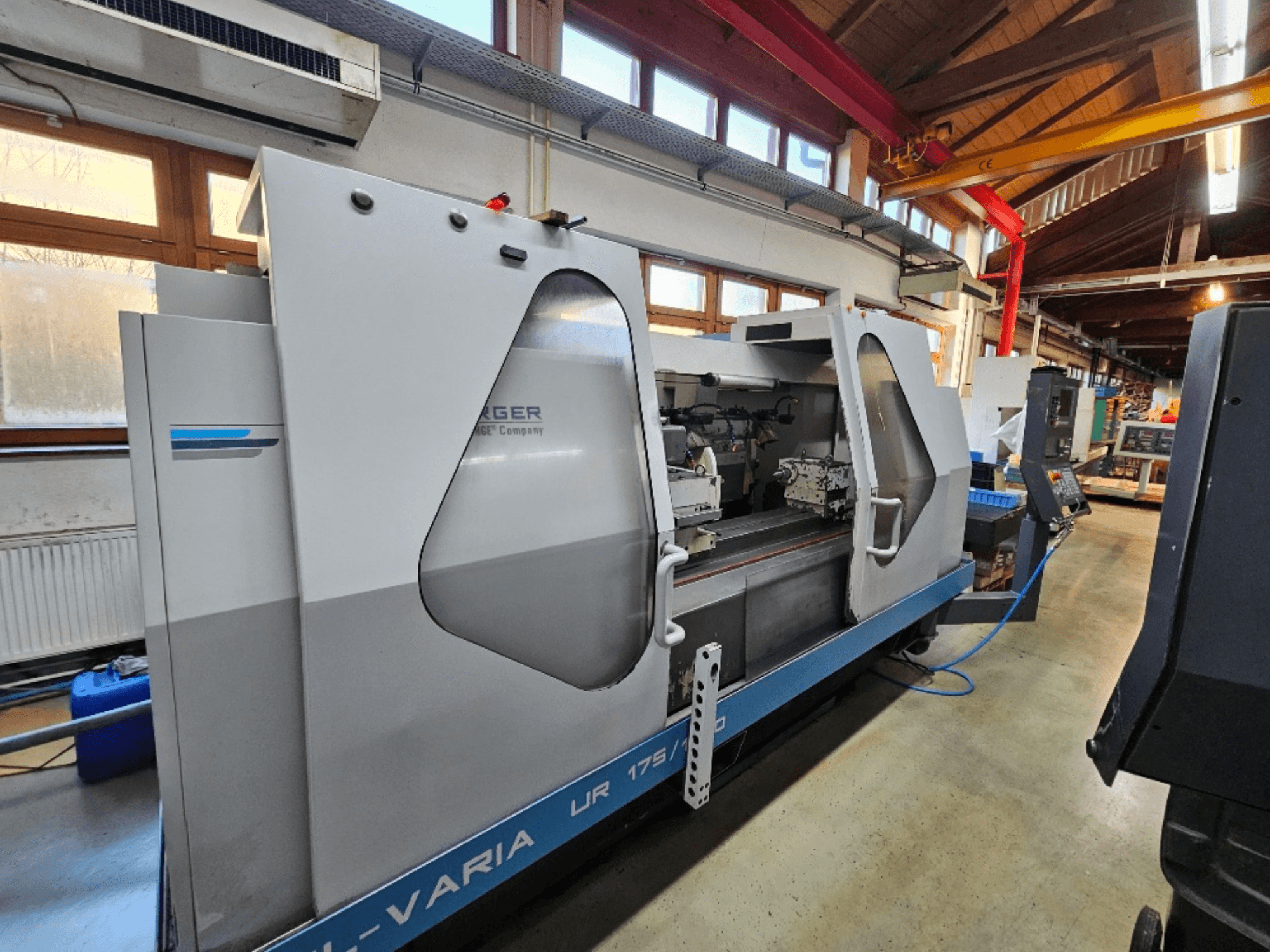

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Capacidade: Altura do centro 175 mm; entre centros 1000 mm

• Configuração: Dispositivo de retificação interna; cabeça de retificação inclinável no eixo B

Cabeça de retificação e eixo B

• Cabeças de retificação disponíveis: R, RS, UR

• Pivô da cabeça R: +30°

• Cabeças RS/UR, indexação de peças rotativas:

  • Indexação manual: 180° a -190°, passos de 2,5

  • Indexação automática: 180° a -90° (ou -30°), passos de 2,5

• Eixo B (cabeças RS/UR): rotação de +180° a -190° (algumas variantes limitadas a cerca de +30°); resolução 0,1"

Cabeça de trabalho

• Cabeça de trabalho standard (eixo C): rotação de -30° a +120°

  • Velocidade do fuso: até 600 rpm (contínua)

  • Cone de montagem: MK5; bucha de redução MK5/MK4

  • Flange de adaptação: MK5 / DIN 55027 tamanho 5

  • Capacidade de binário: 160 Nm

  • Peça de trabalho máxima entre centros: 150 kg

• Cabeça de trabalho com fuso rotativo:

  • Pivô do eixo C: -30° a +120°

  • Velocidade do fuso: 5-500 rpm (contínua)

  • Cone de montagem: MK5

  • Capacidade de binário: 320 Nm (incl. dispositivo de aperto)

  • Peça de trabalho máxima entre centros: 220 kg

Cabeçote móvel

• Cone: MK4

• Curso da fresa: 50 mm

• Micro-ajuste (opção): ±150 µm (±0.006 in)

Rebolos e retificação interna

• Cabeça UR:

  • Roda esquerda máx: 400 × 63 mm

  • Rebolo direito máx. (opção): 400 × 50 mm

  • Velocidade periférica máxima: 32 m/s

• Cabeça R:

  • Roda máx: 500 × 100 mm

  • Velocidade periférica máxima: 32 m/s com motor de 7,5 kW; 45 m/s com motor de 9,2 kW

• Cabeça RS:

  • Roda máx: 500 × 80 mm

  • Velocidade periférica máxima: 32 m/s com motor de 7,5 kW; 45 m/s com motor de 9,2 kW

• Retificação interna (opção/dispositivo nesta máquina):

  • Furo de montagem para fusos de alto rendimento (HJN): 80 mm

  • Furo de montagem para fusos de alta frequência (MFV): 120 mm

Eixos e mesas

• Eixo Z (mesa inferior):

  • Velocidade máxima: 15 m/min

  • Resolução: 0,1 µm

  • Curso (versão 1000 mm entre centros): 1150 mm

• Gama de rotação da mesa superior (1000 mm entre centros): 0 a +9°.

• Eixo X (carro de retificação):

  • Curso máximo: 320 mm

  • Velocidade máxima: 7,5 m/min

  • Resolução: 0,1 µm

Motores de acionamento

• Corrediça do eixo X: 0,94 kW (2000 min-¹)

• Mesa do eixo Z: 0,94 kW (2000 min-¹)

• Eixo de indexação / eixo B: 0,63 kW (3000 min-¹)

• Eixo de retificação UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Fuso de retificação R/RS (versão de 7,5 kW): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Fuso de retificação R/RS (versão de 9,2 kW): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Cabeça de trabalho (standard e rotativa): 3,1 kW (3000 min-¹)

• Bomba hidráulica: 0,37/0,44 kW (1500/1800 min-¹)

• Bomba hidrostática: 0,37/0,44 kW (1500/1800 min-¹)

Dimensões, peso, utilidades (versão 1000 mm entre centros)

• Espaço no chão (C × L): 3600 × 2000 mm

• Peso: líquido 5000 kg; bruto 6000 kg

• Pressão de ar mínima: 4 bar

• Emissão de ruído: 70 dB(A)

Equipamento adicional

• Sistema de refrigeração com filtro de correia
