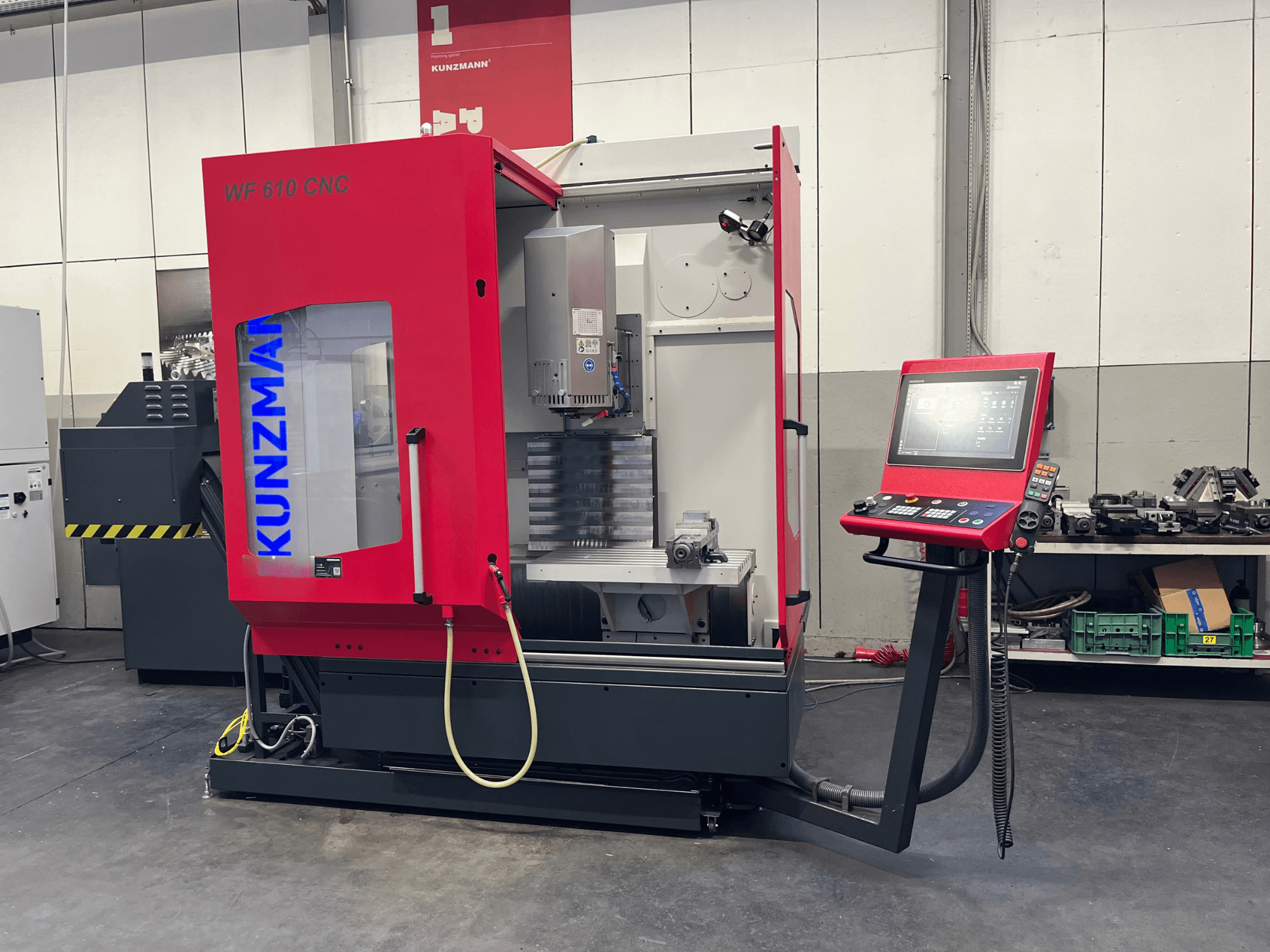

KUNZMANN - WF 610 CNCDE-MIL-KUN-2024-00001

- Máquina de demonstração

- Horas de funcionamento do fuso: 332 h

- Horas de execução de programas: 310 h

- Velocidade de avanço (deslocamento rápido): X/Y/Z até um máximo de 30/30/15 m/min

- Acionamento principal (opção instalada): fuso motorizado SK 40, 1 - 12 000 rpm (fabricado na Suíça)

- Potência do fuso: 8,5 kW (S1-100% ED) / 11,5 kW (S6-40% ED)

- Binário do fuso: 43 Nm (S1-100% ED a 1 880 rpm) / 58 Nm (S6-40% ED a 1 880 rpm)

- Interface da ferramenta: SK 40 DIN ISO 7388-1 Forma AD (anteriormente DIN 69871 AD) com pino de tração DIN ISO 7388-3 Forma AD (anteriormente DIN 69872)

- Fixação da ferramenta: mecânica, força de fixação de 10 000 N, libertação hidráulica

- Cabeça de fresagem vertical: Acionamento direto, inclinável manualmente de -5 a +90°, cano extensível com torneira (curso de 70 mm, fixável)

- Superfície rígida da mesa angular: 800 x 425 mm

- Ranhuras em T da mesa: 6 x 14 H7 (passo de 63 mm)

- Carga máxima da mesa: 300 kg

- Trocador de ferramentas: carregador de disco de 20 posições, SK 40

- Diâmetro máximo da ferramenta: 75 mm (carregador cheio) / 150 mm (com compartimentos vazios adjacentes)

- Comprimento máximo da ferramenta: 250 mm

- Peso máximo da ferramenta: 8 kg

- Tempo de troca de ferramenta: aprox. 3 s (de cavaco a cavaco, aprox. 15 s)

- Precisão de posicionamento (ISO 230-2): 0,008 mm (sistemas de medição linear direta)

- Repetibilidade (ISO 230-2): 0,006 mm (sistemas de medição linear direta)

- Sistema de medição: sistema de medição linear direto absoluto HEIDENHAIN (resolução de 0,001 mm)

- Refrigeração através do fuso (IKZ): bomba de alta pressão de 50 bar (26 l/min), regulação de pressão em 4 níveis (15/25/40/50 bar), filtro de dupla retenção de 25 µm

- Arrefecimento interno a ar: arrefecimento a ar através do fuso, programável através da função M

- Arrefecimento a ar externo: mangueira articulada flexível, programável através da função M

- Unidade de filtragem com fita de papel: Filtro de tambor com tanque externo de 600 l, velo filtrante tipo VDF150/50/50 (150 g/m²) (dimensões: 1800 x 860 x 1620 mm)

- Transportador de aparas: Transportador de correia articulada integrado num depósito de líquido de arrefecimento de 115 l, inclinação de 60°, descarga lateral à esquerda (altura 870 / 1060 / 1200 mm)

- Sonda de peça: Sonda 3D HEIDENHAIN TS 460 (infravermelhos) com transceptor SE 661

- Preparação para eixos adicionais: Preparação para o 4.º eixo (controlador do eixo no armário elétrico, interface pré-cablada)

- Interface de automatização: Kit de preparação para célula cobot EDUCATION4.0 (interface de E/S com conector Harting, ligação pneumática, mais 2 ligações pneumáticas à mesa, máx. 6 bar)

- Porta do invólucro: Porta frontal deslizante automática acionada por correia (botão manual e programável)

- Opção de software: OCM (Fresagem de Contorno Otimizada) para fresagem trocoidal avançada

- Volante: Volante eletrónico HEIDENHAIN HR 510 FS com seleção de eixos e paragem de emergência

- Tensão de funcionamento: 400 V, 50 Hz

- Consumo de potência: aprox. 21 kVA

- Tensão de controlo: 24 V - Alimentação de ar comprimido: 6,5 - 10 bar (mínimo de 6,5 bar necessário na máquina)

- Peso da máquina: aprox. 2 900 kg (com trocador de ferramentas)
