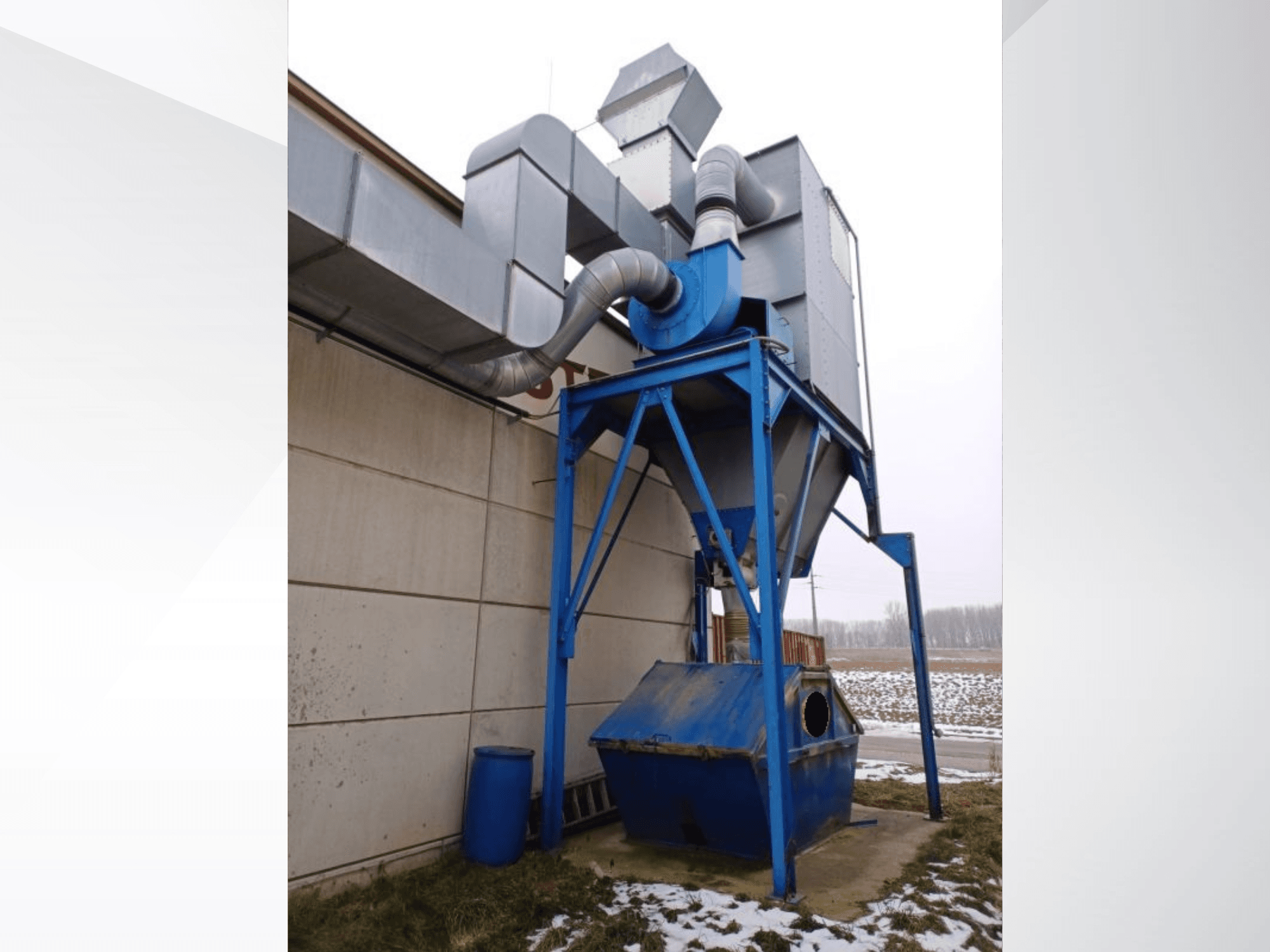

LBH - Suction systemAT-OTH-LBH-2002-00001

• Ar de retorno/ar de exaustão (dados técnicos):

  • Secção transversal da conduta: 700 x 700 mm

  • Velocidade do ar de retorno: 7,5 m/s

  • Velocidade do ar de exaustão na oficina: <0,5 m/s

  • Pressão sonora a 3 m da saída de ar de exaustão (funcionamento no verão): 55 dB(A)

• Ventilador de extração:

  • Design: Ventilador radial acionado por correia (impulsor equilibrado estática/dinamicamente)

  • Tipo: VSR-080-0450-K

  • Potência do motor: 22 kW

  • Caudal de ar: 13.750 m³/h

  • Pressão total: 3000 Pa

  • Diâmetro do tubo principal (lado do ventilador): 450 mm

  • Velocidade de extração: 24 m/s

  • Pressão sonora a 3 m: 78 dB(A)

• Sistema de filtro intermédio:

  • Meio filtrante: Mangueiras de poliéster com feltro de agulha

  • Limpeza: 2 motores vibratórios, cada um com 180 W / 3.000 min-1

  • Área de filtragem: 155 m²

  • Carga da área de filtragem: 88 m³/h por m²

  • Poeira residual em ar limpo: <0,2 mg/m³

  • Categorias de aplicação: U, S, G

  • Instalação: No exterior com revestimento galvanizado de proteção contra intempéries

  • Accionamentos: Motor de engrenagem para transportador de parafuso 0,55 kW; motor de engrenagem para eclusa (válvula rotativa) 0,55 kW

• Sistema de tubagem (dados técnicos):

  • Tubo principal de extração de aparas: Ø459 mm

  • Velocidade do ar nos pontos de extração: 22-26 m/s

Equipamento adicional

• Condutas e segurança:

  • Condutas de ar de retorno/exaustão galvanizadas

  • Registo corta-fogo K90 testado na penetração da parede

• Controlos/automação:

  • Conversor de frequência (VFD) no armário de distribuição/controlo para volume de ar variável

• Isolamento de vibrações/ruído:

  • Ventilador montado em amortecedores de vibrações

  • Compensadores do lado da aspiração e da pressão

• Descarga e manuseamento do filtro:

  • Transportador helicoidal (parafuso de descarga) com acionamento por parafuso sem-fim

  • Válvula rotativa (eclusa) com elementos de vedação de borracha; acionamento por roda dentada/corrente

  • Recipiente de recolha de aparas (sob a descarga do filtro)

• Sistemas de proteção e segurança:

  • Linha de extinção com bicos de jato de areia, orientada para o exterior e para baixo, terminando com acoplamento em C

  • Dispositivos de rebentamento (alívio de explosão) segundo VDI 3673

• Tubagens e acessórios de ligação:

  • Rede de tubagem galvanizada com tubos, cotovelos, ramificações, braçadeiras

  • Transições/mangueiras para máquinas

  • Mangueiras de extração flexíveis com braçadeiras para mangueiras

  • Válvulas de fecho galvanizadas para pontos de extração não utilizados
