LISEC - Combined VSG & Float Glass Cutting LineDE-OTH-LIS-2009-00001

- Configuração da instalação: Linha combinada de corte automático de vidro flutuado e vidro de segurança laminado (VSG), com módulos de separação, transporte e aparagem

- Fabricante do sistema: LISEC Austria GmbH / LISEC Maschinenbau GmbH

- Anos de fabrico (integração da linha): 2009 e 2016 (instalação mista)

- Estado operacional: Atualmente instalada e em funcionamento em produção ativa (inspeção «chave na mão» possível)

- Tensão nominal da linha: 400 V / 50 Hz (3/N/PE~ 400 V, controlo: 24 V CA/CC)

- Ar comprimido de funcionamento: 6,00 – 8,00 bar

- Peso total acumulado instalado: > 28 400 kg

DESCRITÃO DOS MÓDULOS E ESPECIFICAÇÕES INDIVIDUAIS:

1. Secção de processamento de VSG (vidro de segurança laminado):

- Pos. 01: LISEC PTV-60/30RE (ano de fabrico: 2009)

* Tipo: Máquina de corte de vidro laminado (Verbundglasschneidanlage)

* Peso: 5 640 kg | Alimentação elétrica: 400 V / 50 Hz

- Pos. 02: LISEC VZ Linha 2 (Ano de fabrico: N/A)

* Tipo: Unidade de montagem / secção de ligação da linha

- Pos 03: LISEC LKT-45/45TS (Ano de fabrico: 2009)

* Tipo: Mesa de processamento / suporte com colchão de ar

* Peso: 3 200 kg | Carga ligada: 61,28 kVA | Ar: 8,00 bar

- Pos. 04: LISEC VB-33 (Ano de fabrico: 2009)

* Tipo: Subconjunto da linha de vidro laminado

* Peso: 2 200 kg | Carga conectada: 17,00 kVA | Ar: 6,00 bar

- Pos. 05: LISEC FASV-33 (Ano de fabrico: 2016)

* Tipo: Cortador/removedor automatizado de película PVB saliente

* Peso: Não especificado | Carga ligada: 0,83 kVA | Ar: 6,00 bar

- Pos. 06: LISEC VB-33 (Ano de fabrico: 2016)

* Tipo: Máquina de corte para vidro laminado

* Peso: 2 200 kg | Carga conectada: 18,83 kVA | Ar: 6,00 bar | Carga máxima: 43 kg/m²

- Pos. 07: LISEC AL-32/33N (Ano de fabrico: 2016)

* Tipo: Secção de localização e posicionamento de batentes de vidro

* Peso: 1 830 kg | Potência conectada: 25,88 kVA | Ar: 6,00 bar

- Pos. 08: LISEC BTA-20/26 (Ano de fabrico: 2016)

* Tipo: Transportador de correia horizontal

* Peso: 1 020 kg | Potência ligada: 6,08 kVA | Ar: 6,00 bar | Carga máxima: 50 kg/m²

2. Secção de processamento e transferência de vidro float:

- Pos. 09: LISEC BTA-20/26 (Ano de fabrico: 2016)

* Tipo: Transportador de correia horizontal

* Peso: 1 020 kg | Potência conectada: 6,08 kVA | Ar: 6,00 bar

- Pos. 10: LISEC BTA-40/26 (Ano de fabrico: N/A)

* Tipo: Mesa de transporte/suporte horizontal

* Peso: Não especificado | Características elétricas: Não especificadas

- Pos. 11: LISEC BTA-20/26 (Ano de fabrico: 2016)

* Tipo: Transportador de correia horizontal

* Peso: 1 020 kg | Potência conectada: 9,05 kVA | Ar: 6,00 bar

- Pos. 12: LISEC BTS-37/33 (Ano de fabrico: 2016)

* Tipo: Mesa de separação manual com barras de separação integradas

* Peso: 1 543 kg | Potência conectada: 15,75 kVA | Ar: 6,00 bar

- Pos. 13: LISEC LKT-10/33 (Ano de fabrico: 2016)

* Tipo: Mesa de transferência horizontal com colchão de ar

* Peso: 250 kg | Potência ligada: 4,50 kVA | Ar: 6,00 bar | Carga máxima: 33 kg/m²

- Pos. 14: LISEC BTA-40/26 (Ano de fabrico: 2009)

* Tipo: Unidade de transporte por correia horizontal

* Peso: 1 154 kg | Potência conectada: 2,30 kVA | Ar: 8,00 bar | Carga máxima: 50 kg/m²

- Pos. 15: LISEC TBY-26/12 (Ano de fabrico: 2009)

* Tipo: Módulo de transporte intermédio

* Peso: 255 kg | Potência conectada: 0,00 kVA | Ar: 6,00 bar

- Pos. 16: LISEC RWF-33/25 (Ano de fabrico: 2009)

* Tipo: Conjunto de transferência por rolos/correia

* Peso: 975 kg | Carga ligada: 4,59 kVA | Ar: 8,00 bar

- Pos. 17: LISEC BTA-30/33 (Ano de fabrico: 2009)

* Tipo: Mesa de transporte horizontal por correia

* Peso: 980 kg | Potência conectada: 2,30 kVA | Ar: 8,00 bar

- Pos. 18: LISEC RBA-25 (Ano de fabrico: 2009)

* Tipo: Subconjunto de alinhamento/manuseamento da linha flutuante

* Peso: 820 kg | Potência conectada: 1,46 kVA | Ar: 8,00 bar

- Pos. 19: LISEC TBX-33/12 (Ano de fabrico: 2009)

* Tipo: Conjunto de transferência/elevação por correia

* Peso: 290 kg | Carga conectada: 0,00 kVA | Ar: 8,00 bar

- Pos. 20: LISEC BTA-60/33 (Ano de fabrico: 2009)

* Tipo: Mesa transportadora horizontal de alta capacidade

* Peso: 1 560 kg | Carga conectada: 18,22 kVA | Ar: 0,00 bar

- Pos. 21: LISEC ARS-33 (Ano de fabrico: 2009)

* Tipo: Plataforma multidirecional de transferência e posicionamento por esferas

* Peso: 580 kg | Carga conectada: Não especificada | Ar: 8,00 bar

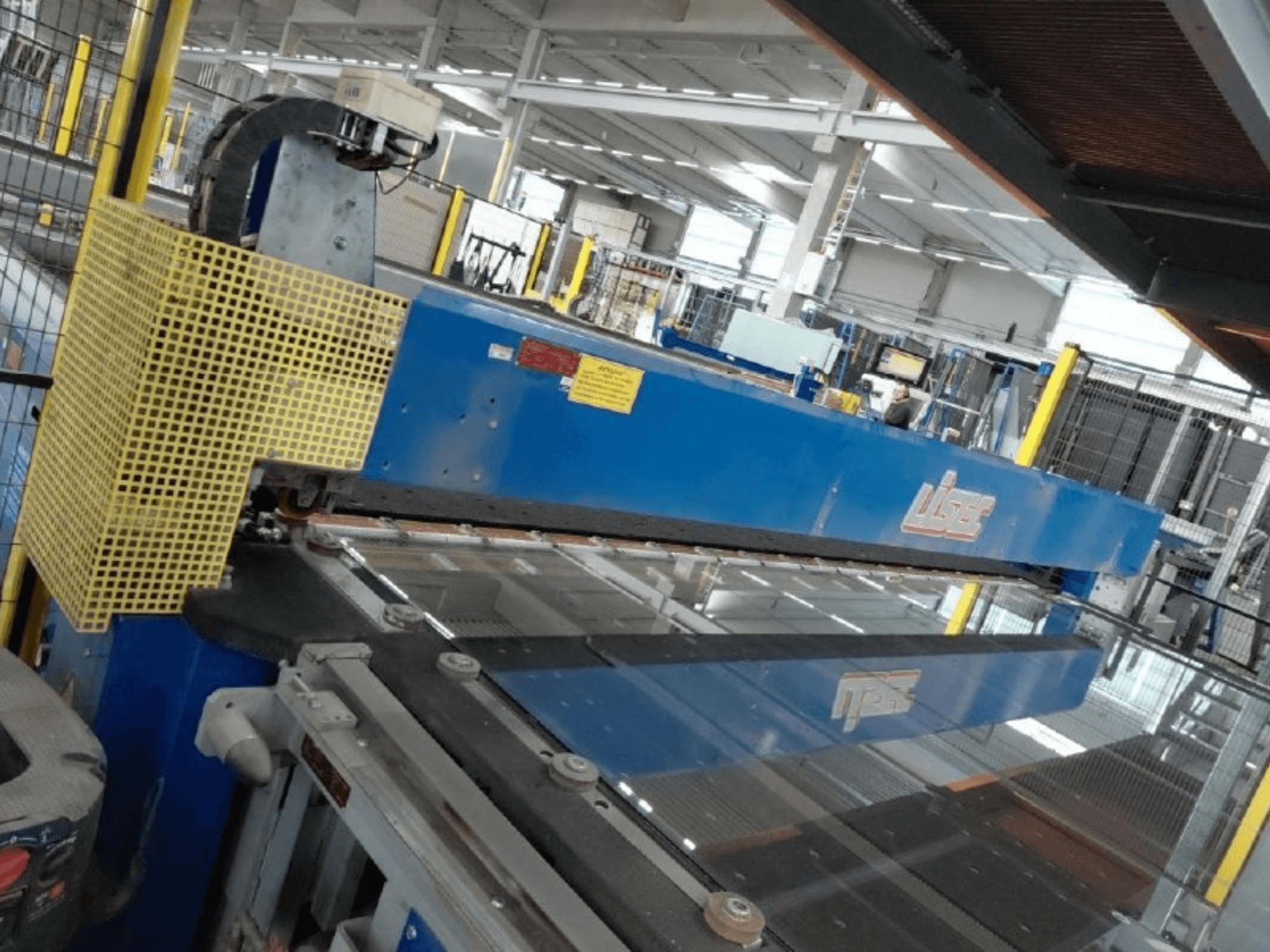

- Pos. 22: LISEC ESL-60/30RS (Ano de fabrico: 2009)

* Tipo: Ponte e mesa automáticas de corte de vidro flotado com CNC

* Peso: 6 380 kg | Potência conectada: 14,90 kVA | Ar: 8,00 bar | Carga total: 21,50 A
