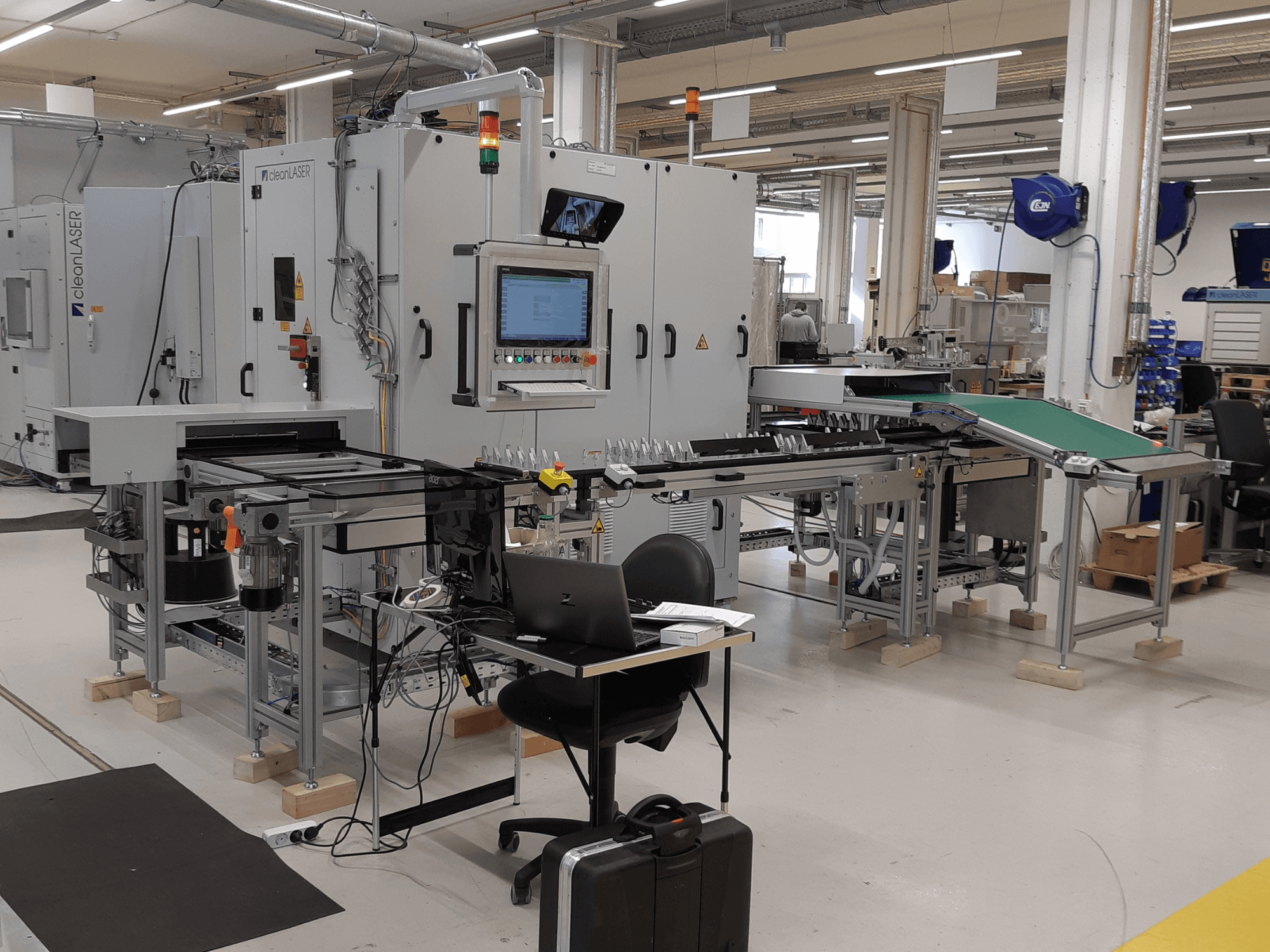

CLEAN LASER - clean CELL 3220 CL600DE-OTH-OTH-2019-00001

• Tipo de máquina: Célula robótica automatizada de limpeza a laser

• Aplicação: Limpeza a laser automatizada / Tratamento de superfícies de componentes metálicos

• Fonte de laser: cleanLASER CL600

• Tipo de laser: Laser de fibra com comutação Q

• Potência média do laser: 600 W

• Comprimento de onda: 1064 nm

• Classe do laser: Classe 4 (fonte de laser)

• Classificação do sistema completo: Classe 1 de laser

• Ótica do laser: STAMP 25

• Tipo de scanner: Scanner 2D

• Campo de digitalização de trabalho: Aprox. 65 × 65 mm

• Lente objetiva: f = 163 mm

• Laser de posicionamento vermelho: Sim

• Frequência de pulso: Variável

• Transmissão do feixe: Trajetória do feixe totalmente alinhada

• Comprimento da fibra externa: aprox. 8 m

• Ligação de interbloqueio da porta: Sim

• Diagnóstico remoto: TCP/IP / USB

• Interface de barramento de campo: Profinet

• Software: cleanSTUDIO

• Software de telediagnóstico: CLL Remote Diagnostics

• Tipo de robô: Robô industrial de 6 eixos

• Programação do robô: Modo de aprendizagem

• Pinça do robô: Pinça para peça única

• Sistema de carregamento: Carregamento manual

• Sistema de transporte: Sistema de transporte Bosch T2

• Sistema de armazenamento temporário: Vários transportadores de peças

• Descarga: Transportador automático

• Comprimento do transportador: Aprox. 2 m

• Porta-peças: Não incluído

• Tipos de peças para as quais foi concebido: 2

• Dimensões da máquina (L × P × A): Aprox. 2 035 × 2 200 × 2 215 mm

• Estrutura da máquina: Estrutura de base em aço soldado

• Estrutura da célula: perfis de alumínio

• Mesa de trabalho: Placa de alumínio com ranhuras em T

• Porta frontal: Porta dobrável

• Armário elétrico: Armário duplo integrado

• Largura do armário: 1 200 mm

• Profundidade do armário: 800 mm

• Requisitos de refrigeração: Refrigeração por água externa (<17 °C)

• Refrigerador: Cooler ONE Plus Air Rev. 2.0

• Temperatura ambiente: até 38 °C

• Tipo de refrigeração: Refrigeração a ar

• Alimentação elétrica: 400 V

• Idioma de funcionamento: alemão / inglês

Sistema de absorção / extração

• Sistema de extração: TEKA Maxi

• Potência do motor: 3 kW

• Caudal de ar máximo: 500 m³/h

• Vácuo máximo: 1 000 Pa
