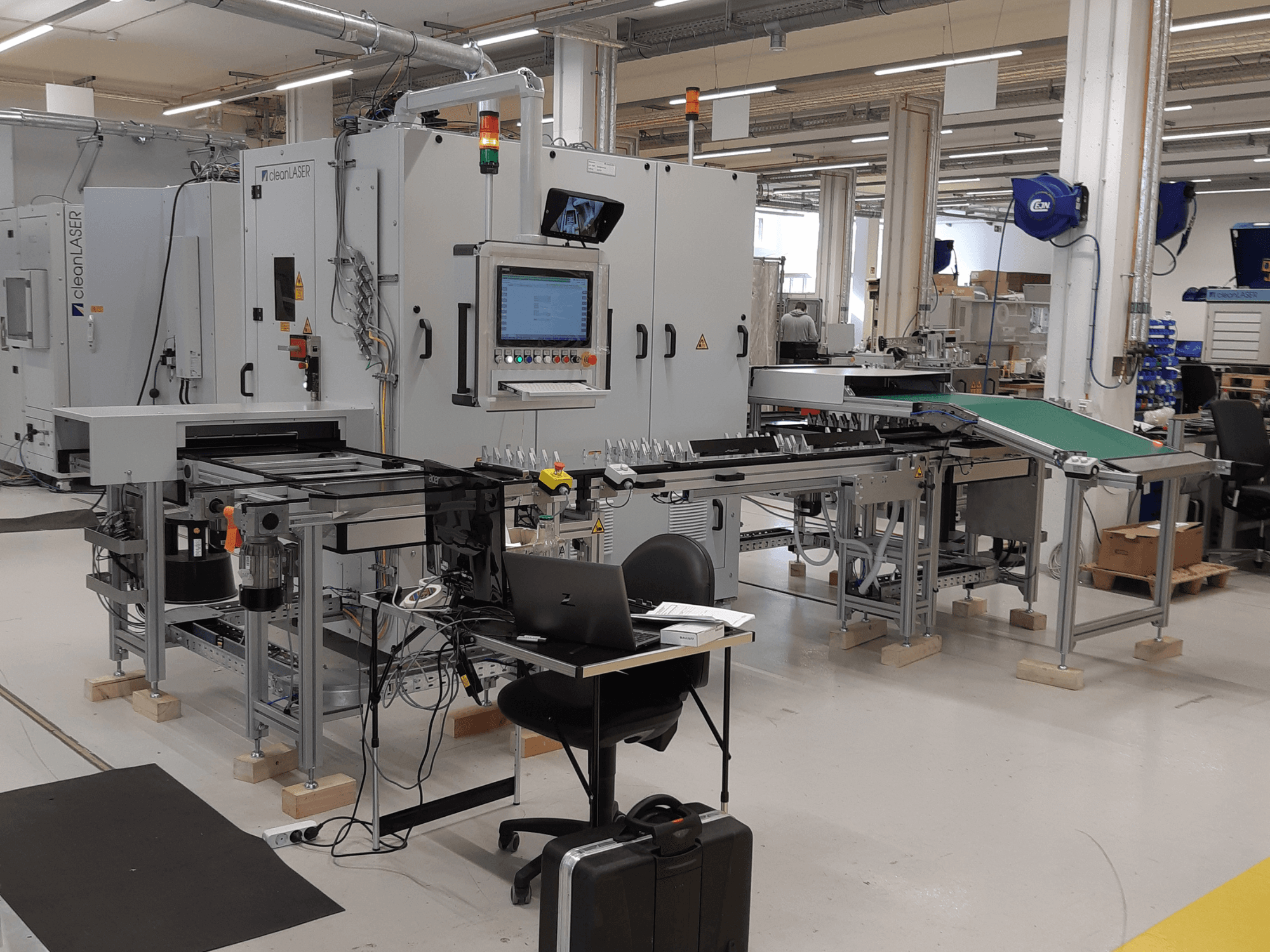

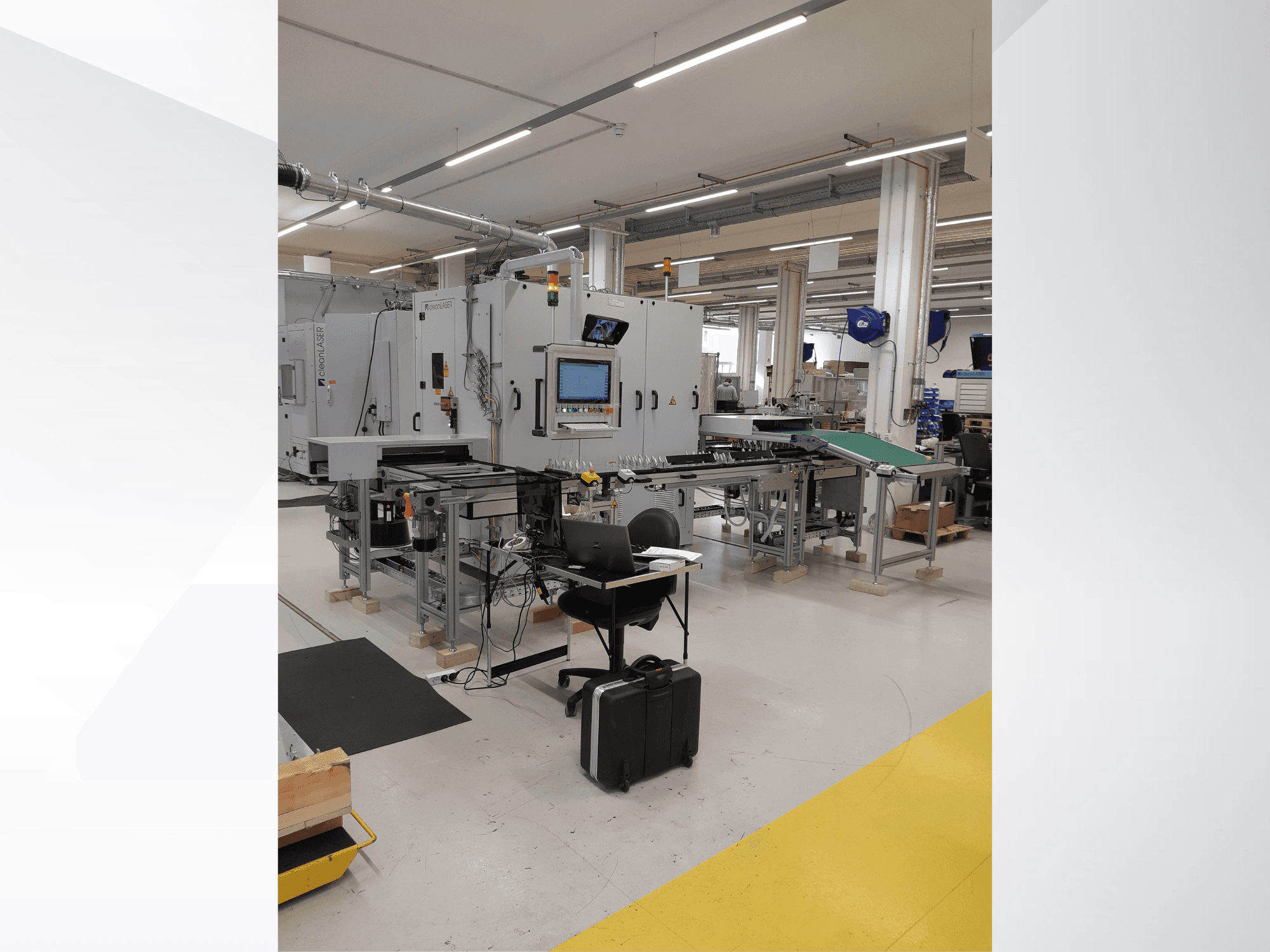

CLEAN LASER - clean CELL 3220DE-OTH-OTH-2021-00001

Tipo de máquina: Célula robótica automatizada de limpeza a laser

Fonte de laser: laser de potência média cleanLASER CL600

Tipo de laser: Laser de estado sólido bombeado por díodo (DPSSL)

Comprimento de onda do laser: 1064 nm

Modo de funcionamento do laser: Pulsado (ns)

Potência média do laser: 600 W ±5%

Comprimento de onda do laser de alinhamento: 658 nm

Potência do laser de alinhamento: 28 mW

Sistema de arrefecimento: Sistema integrado de arrefecimento água-água

Refrigerador adicional: Cooler ONE Plus Air (refrigeração a ar)

Tipo de cabo de fibra: Cabo de fibra ótica de quartzo

Comprimento da fibra: 10 m

Geometria da fibra: quadrada

Diâmetro da mangueira de proteção: 21 mm

Sistema ótico: Ótica 2D STAMP 25

Ligação óptica: 90°

Distância focal: 163 mm

Marca da unidade de controlo: Siemens

Modelo da unidade de controlo: PLC SIMATIC S7-1500

Sistema de acionamento: Servoacionamentos Siemens 1FK7

Sistema de eixos lineares: Sistema de portal de 3 eixos

Carga útil máxima por eixo: aprox. 25 kg

Velocidade dos eixos (X/Y): >200 mm/s

Interface de comunicação: Profinet

E/S digitais: Padrão

Software: cleanSTUDIO / cleanCONTROL

PC industrial: PC em rack de 19"

Capacidade do SSD: 256 GB

RAM: 8 GB

Processador: Intel Core i5 (mínimo) ou equivalente

Robô: Robô ABB

Pinça: Pinça para 2 peças

Sistema de transporte: Sistema de transferência Bosch TS2

Sistema de carregamento: Carregamento manual do transportador de peças

Comprimento do transportador de descarga: aprox. 4,8 m

Sistema de extração: ULT Maxi Plus

Capacidade do ventilador: Máx. 4 000 m³/h

Pressão máxima: 3 300 Pa

Cartuchos de filtro: 4 × 600 mm

Capacidade do tambor de poeiras: 200 L

Potência de extração: 5 kW

Alimentação elétrica: 400 V, trifásica
