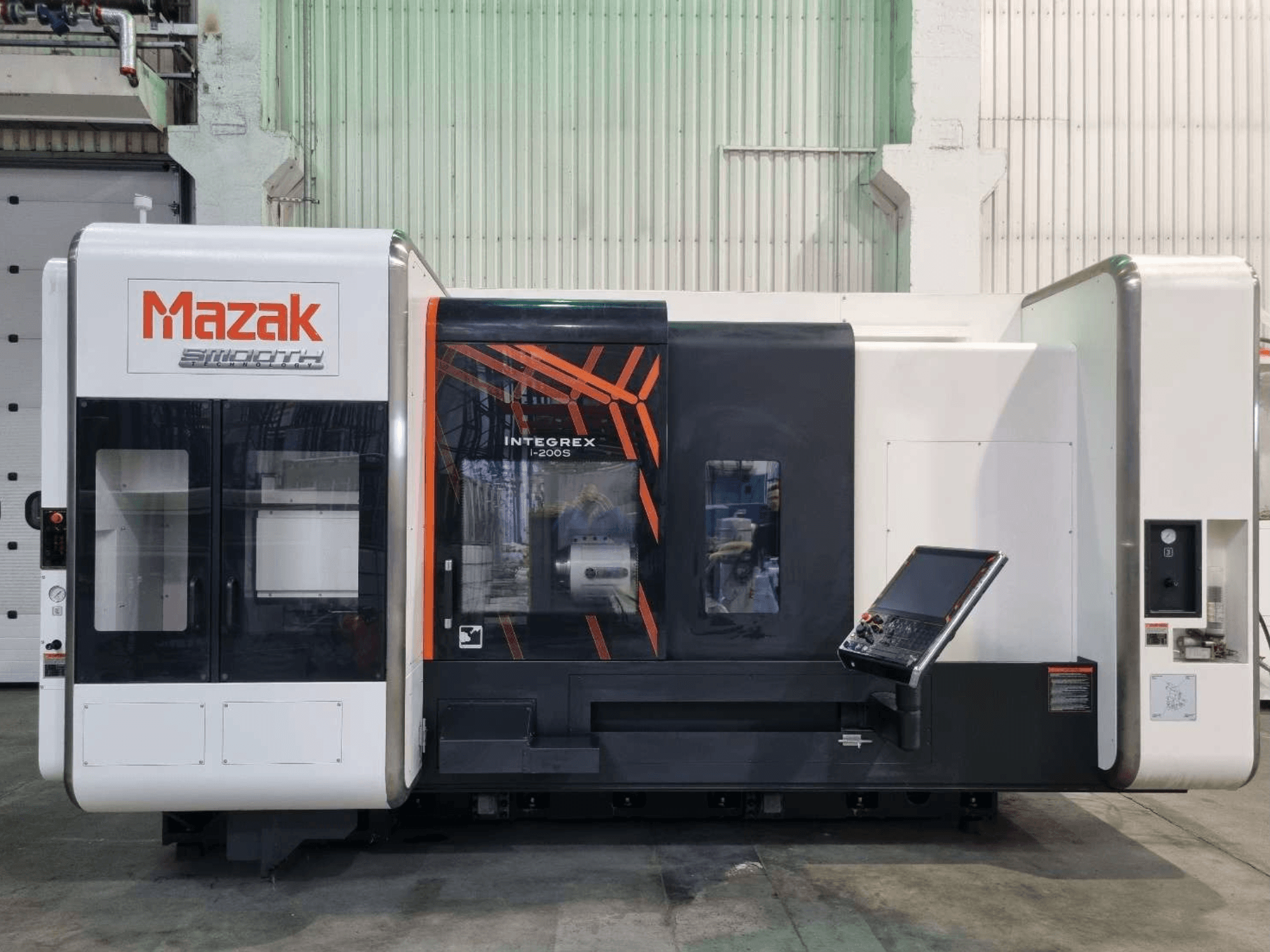

Mazak - INTEGREX i‑200 SPL-TUR-MAZ-2017-00001

• Tempo de funcionamento: Aprox. 68 horas

• Disponibilidade: Imediata

• Principais capacidades:

  • Maquinação simultânea completa de 5 eixos

  • Eixo principal + segundo eixo

  • Eixo de fresagem com trocador automático de ferramentas

  • Torneamento e fresagem completos numa única configuração

• Capacidade e gama de trabalho

  • Balanço máximo: Ø658 mm

  • Balanço sobre o carro transversal: Ø658 mm

  • Diâmetro máximo de maquinagem: Ø658 mm

  • Comprimento máximo de maquinagem: 1519 mm

  • Capacidade da barra (fuso principal): Ø102 mm

  • Capacidade de barras (segundo fuso): Ø65 mm

  • Massa máxima de suporte (fuso principal): 650 kg

  • Massa máxima de suporte (segundo fuso): 300 kg

• Fuso principal (HD1)

  • Tamanho do mandril: 12"

  • Furo do fuso: Ø112 mm

  • Potência do motor: 22 / 18,5 kW

  • Binário: 883,3 / 716,2 Nm

  • Tempo de aceleração: 4.9 s

  • Sistema de sopro de ar: Incluído

  • Configuração adicional: Fuso HD1 para trabalhos pesados; remoção do cilindro do fuso e do mandril padrão

• Segundo fuso (HD2)

  • Tamanho da bucha: 8"

  • Velocidade máxima: 5.000 rpm

  • Furo do fuso: Ø76 mm

  • Potência do motor: 18,5 / 15 kW

  • Binário: 325 / 238 Nm

  • Tempo de aceleração: 4.5 s

  • Opção de fábrica: Função de sincronização do fuso HD2

• Eixo de fresagem

  • Velocidade máxima: 12.000 rpm

  • Potência do motor: 24 kW

  • Arrefecimento: Óleo e ar

  • Interface da ferramenta: HSK-A63 (T63)

  • Tempo de indexação de 90°: 0,5 s

  • Aceleração: 1.27 s

  • Lubrificação: Óleo e ar

  • Capacidade da ferramenta:

    • Ferramentas de torneamento O.D: □25 mm

    • Ferramentas de torneamento I.D: Ø40 mm

    • Ferramentas de fresagem: Máximo Ø125 × 400 mm

• Deslocações do eixo

  • W: 1574 mm

  • Deslocação rápida: X/Z 50 m/min; Y 40 m/min; W 30 m/min

• Sistema de ferramentas e magazine

  • Sistema de ferramentas: CAPTO C6

  • Capacidade do magazine de ferramentas: 72 posições

  • Trocador automático de ferramentas: Incluído

  • Funções: Deteção de quebra de ferramenta no magazine; Deteção de sobrecarga

• Funções e software CNC

  • Pacote de funções de maquinagem de 5 eixos

  • Compensação do raio da ferramenta para 5 eixos

  • Interpolação cilíndrica

  • Interpolação de coordenadas polares

  • Rosqueamento síncrono com fuso de fresagem

• Arrefecimento e preparação

  • Refrigeração através da ferramenta: 7 MPa

  • Preparação para o sistema de extração de névoa de óleo

• Destaques

  • Praticamente novo com apenas ~68 horas de funcionamento

  • Configuração de fábrica muito rica

  • Maquinação simultânea completa de 5 eixos

  • Configuração de fuso principal e sub-fuso

  • Magazine CAPTO de 72 ferramentas

  • Pronto para a produção com poupanças significativas em relação ao novo

Equipamento adicional

• Manuseamento de aparas e peças

  • Transportador lateral de aparas - tipo Consep

  • Transportador de peças tipo correia

• Alimentação de barras e manuseamento de peças

  • Alimentador de barras LNS QLS II

  • Kit de interface do alimentador de barras

  • Apanhador automático de peças

• Filtragem

  • Unidade de FILTRAÇÃO SEI

    • Série: JT040

    • Modelo: 40/70-V-I-R-FM

    • Ano: 2018

• Outros acessórios

  • Âncoras de montagem da máquina

  • Sinalizador de estado da máquina a 3 cores
