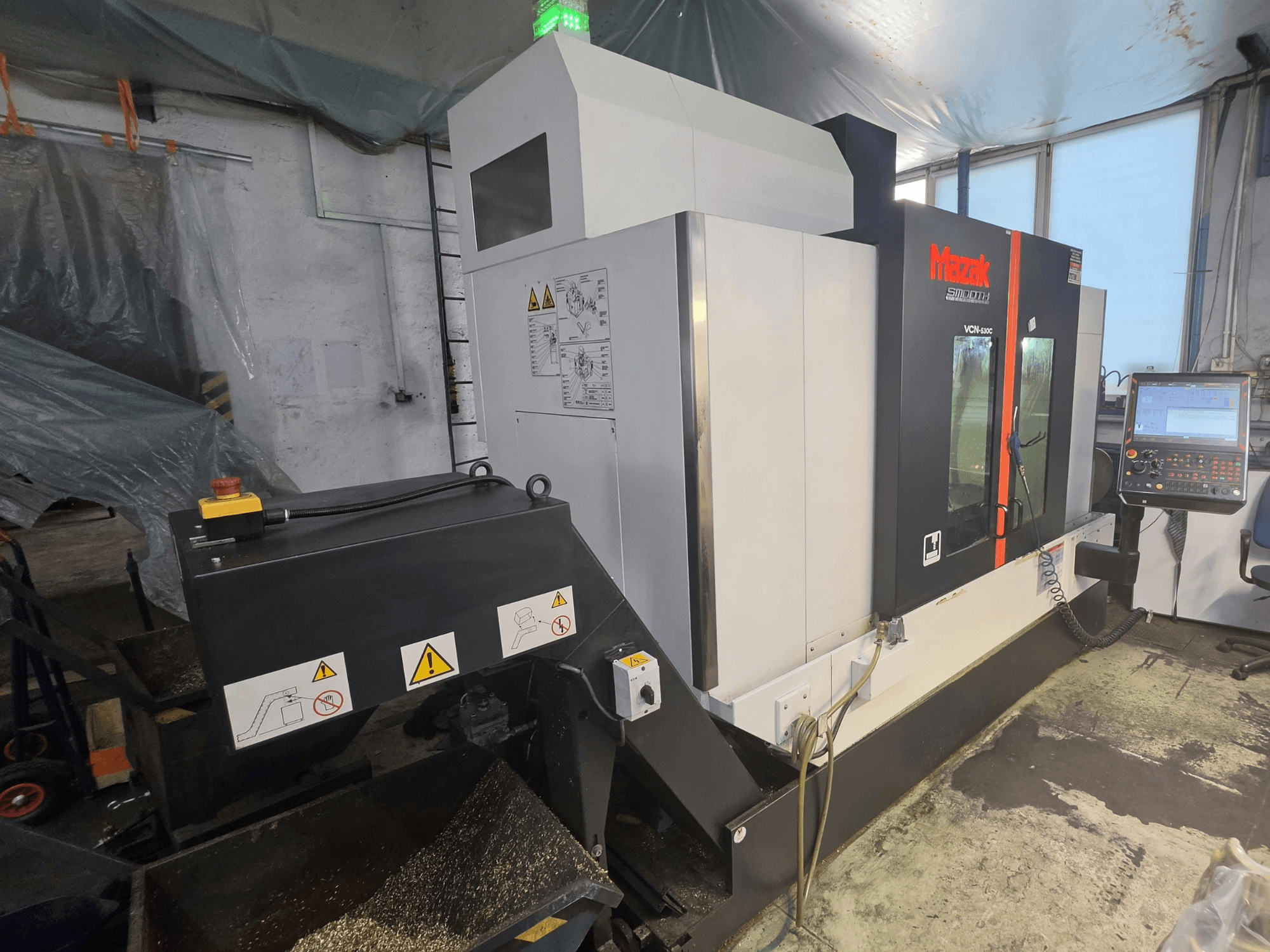

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Área de trabalho e cursos

• Distância entre a mesa e a ponta do fuso: 150–660 mm

• Distância entre a superfície da coluna e o centro do fuso: 586 mm

Mesa

• Dimensões: 1 300 × 550 mm

• Ranhuras em T: 5 × 18 mm; passo de 100 mm

Fuso

• Acionamento: de duas gamas, selecionado eletricamente

• Diâmetro do furo do rolamento do fuso: 70 mm

• Tempo de aceleração: 2,0 s

• Potência do motor: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Velocidades de avanço

• Deslocamento rápido X/Y/Z: 42 m/min

• Avanço de corte X/Y/Z: 1–42 000 mm/min

Trocador automático de ferramentas

• Diâmetro máximo da ferramenta: 80 mm (ferramentas adjacentes) / 125 mm (com compartimentos adjacentes vazios)

• Comprimento máximo da ferramenta: 350 mm (a partir da linha de referência)

• Seleção de ferramentas: memória aleatória MAZATROL, caminho mais curto

• Tempo de troca de ferramenta: 1,3 s

Gestão do líquido de arrefecimento e das limalhas

• Refrigerante de alta pressão através do fuso: aprox. 15 kgf/cm² (~14,7 bar)

• Depósito de líquido de arrefecimento: 250 L

• Lavagem com líquido de arrefecimento das tampas

• Pistola de lavagem manual

• Jato de ar para peças

• Preparação para extração de névoa

Funções de controlo e preparação da sondagem

• Rosqueamento síncrono

• Tamanho máximo do programa: 8 MB

• Constante de inclinação G00 (otimização do movimento rápido)

• Preparação para o sensor de peça Renishaw OMP60

Dimensões da máquina

• Área ocupada: 2 880 × 3 102 mm

Equipamento adicional

• Mesa rotativa Kitagawa NC, série MR250 (Tipo: MR250RAE13)

  • Data de fabrico: outubro de 2020

  • Peso: 85 kg

  • Montagem mecânica para MR250 incluída

• Transportador de aparas com correia articulada do lado esquerdo da CROWTHER

• Iluminação adicional da área de trabalho

• Torre de sinalização LED tricolor

• Manuais e etiquetas de segurança em polaco
