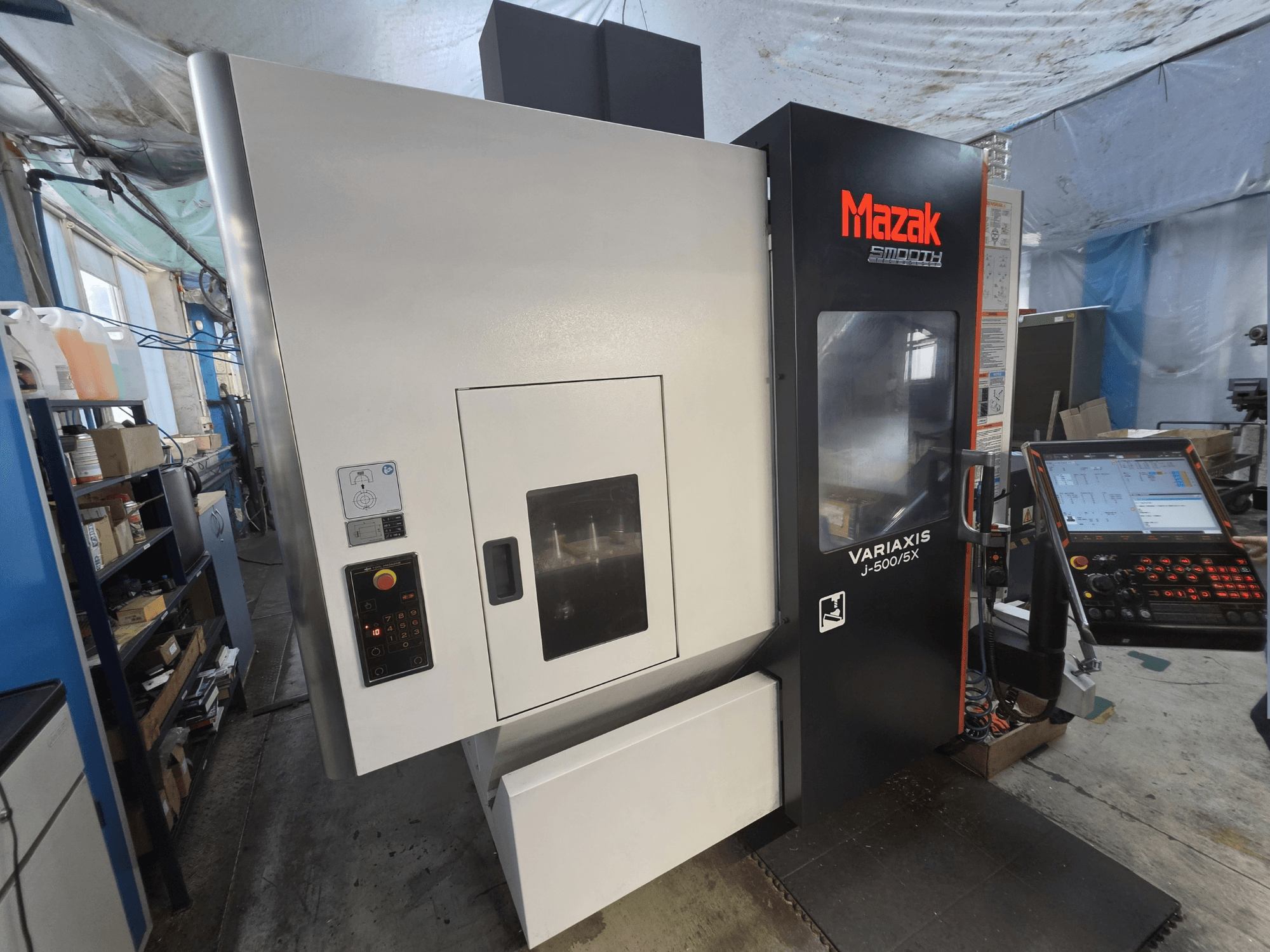

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Controlo CNC: MAZATROL SmoothX com ecrã tátil a cores de 19 polegadas

Capacidade de trabalho e cursos

• Inclinação do eixo A: -120° a +30°

• Rotação do eixo C: ±360°

• Incremento de indexação dos eixos A/C: 0,0001°

• Deslocamento rápido X/Y/Z: 30 000 mm/min

• Avanço máximo de corte em X/Y/Z: 30 000 mm/min

• Tempo de indexação do eixo A: 0,6 s por 90°

• Tempo de indexação do eixo C: 0,55 s por 90° / 1,05 s por 180°

Mesa e folgas

• Mesa basculante/rotativa (eixos A/C)

• Dimensões da mesa: 500 × 400 mm

• Mesa com ranhuras em T (conforme a configuração final)

• Distância entre a ponta do fuso e a superfície da mesa (mesa na horizontal): 50–560 mm

• Distância entre a ponta do fuso e o centro da mesa (mesa na vertical): 40–550 mm

Fuso

• Sistema de refrigeração do fuso com depósito de óleo de arrefecimento de 16 L

• Orientação programável do fuso em incrementos de 1°

Magazém de ferramentas e ATC

• ATC com função de recuperação; visor digital do carregador e painel de comando externo

• Seleção de ferramentas: endereços fixos com seleção automática do caminho mais curto

• Pino de tração: Yamazaki ANSI

• Comprimento máximo da ferramenta: 300 mm

• Diâmetro máximo da ferramenta com ferramentas adjacentes: 90 mm

• Diâmetro máximo da ferramenta com compartimentos adjacentes vazios: 130 mm

• Tempo entre cavacos: 6,20 s

Medição e sondagem

• Sonda de rádio para peças Renishaw RMP600

• Sistema MAZA-CHECK

• Medição automática do comprimento da ferramenta e deteção de quebra da ferramenta

• Medida automática do comprimento da ferramenta G37

• Sistema de posicionamento absoluto

Gestão do líquido de arrefecimento e das limalhas

• Refrigerante de alta pressão através da ferramenta: aprox. 15 kgf/cm² (≈14,7 bar), aprox. 35 L/min

• Depósito de líquido de arrefecimento: 300 L

• Sistema de lavagem com líquido de arrefecimento e pistola de lavagem manual

• Arrefecimento dos parafusos de esferas X/Y/Z

• Jato de ar na peça de trabalho

Controlo e software

• CNC MAZATROL SmoothX

• Pacote de programação EIA/ISO

• Controlo simultâneo de 5 eixos

• Pacote adicional de maquinagem de 5 eixos para o SmoothX

• Rotação de coordenadas 3D

• Rosqueamento síncrono suave

• Constante de inclinação G00 (otimização rápida)

• Reinício suave

• Plano de usinagem inclinado

• Avanço inverso ao tempo

• Desvios de peça alargados: 300 pares

• Macros variáveis: 600 variáveis

• Maquinação de alta velocidade e alisamento

• Compensação geométrica para eixos rotativos

• Interfaces: USB, LAN, cartão SD

Construção, segurança e outras características

• Volante eletrónico

• Torre de sinalização tricolor

• Ligar/desligar automático da máquina e pré-aquecimento

• Guias lineares de rolos

• Caixa fechada com tampa superior; porta do operador com interbloqueio

• Iluminação da área de trabalho

• Proteção de Segurança Inteligente (ISS)

• Marcação CE

Equipamento adicional

• Transportador de aparas com correia articulada do lado direito da CROWTHER (para usinagem de aço)

• Unidade de extração de névoa GX500 com preparação para extração

• Transformador de potência para o mercado europeu

• Kit de instalação da máquina

• Manuais e etiquetas de segurança em polaco
