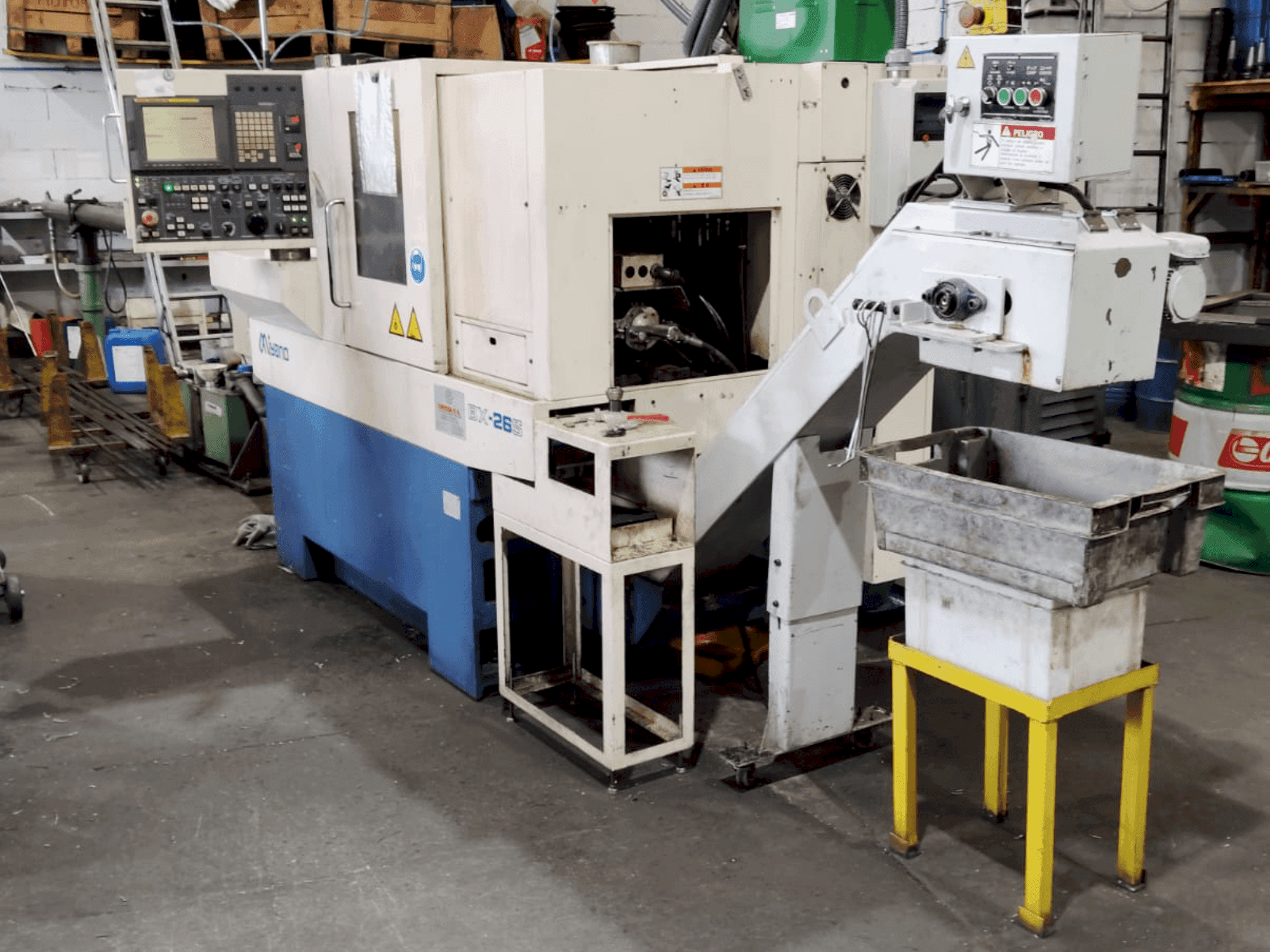

Miyano - BX-26SES-TUR-MIY-2010-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Diâmetro máximo da peça bruta: Ø26 mm (Ø20 mm para bx-20s)
• Comprimento máximo de trabalho: 330 mm
• Tipo de cama: plana

Informações adicionais

Torre Tipo de torre: Linear Número total de ferramentas: 18 Ferramentas rotativas (Corrediça 1 / Corrediça 2): 6 / 4 Ferramentas planas (Diapositivo 1 / Diapositivo 2): 4 / 4 Tamanho da ferramenta: Lâmina n.º 1: Ø16 mm Lâmina n.º 2: Ø16 mm Capacidade de roscagem (L-SP / SP): M8 Capacidade de perfuração (L-SP): Ø12 mm Unidade de injeção Tipo de manga de mandril: AR-16 Manga do mandril: AR-16 Força de aperto Força de impulso (Z1 / Z2 L-SP e R-SP): 3325 N Outros eixos: 1847 N Movimento Deslizamento n.º 1 Desloca-se: X1: 135 mm Y1: 260 mm Z1: 70 mm Deslizamento n.º 2 Percursos: X2: 215 mm Y2: 75 mm Z2: 180 mm Meios Capacidades dos tanques: Hidráulico: 10 L Líquido de refrigeração: 140 L Especificações eléctricas: Capacidade da fonte de alimentação: 20 KVA Tensão: AC200/220V Frequência: 50/60 Hz Pressão de ar necessária: 0,5 MPa Capacidade do fusível: 40 A Unidade de controlo Sistema de Controlo Numérico (NC): FANUC 18i-TB Eixos controlados: 6 eixos (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Interpolação simultânea: 4 eixos Comandos: G00, G01, G02/G03, G32, G04, G98/G99 Funções especiais: Compensação de ferramentas, ciclos repetitivos, programação macro, compensação de folgas Ecrã: 9,5" CRT Painel de operação: Teclado plano Entrada/Saída: RS-232-C Motores eléctricos: Fusos (L-SP / R-SP): 3,7 / 2,2 kW Corrediças (X1, Y1, Z1, Y2, X2, Z2): 0,5 - 0,75 kW Ferramenta rotativa: 0,5 kW Motor hidráulico: 0,75 kW Bomba de refrigeração: 0,2 kW Bomba de refrigeração de alta pressão: 0,821 / 1,349 kW
