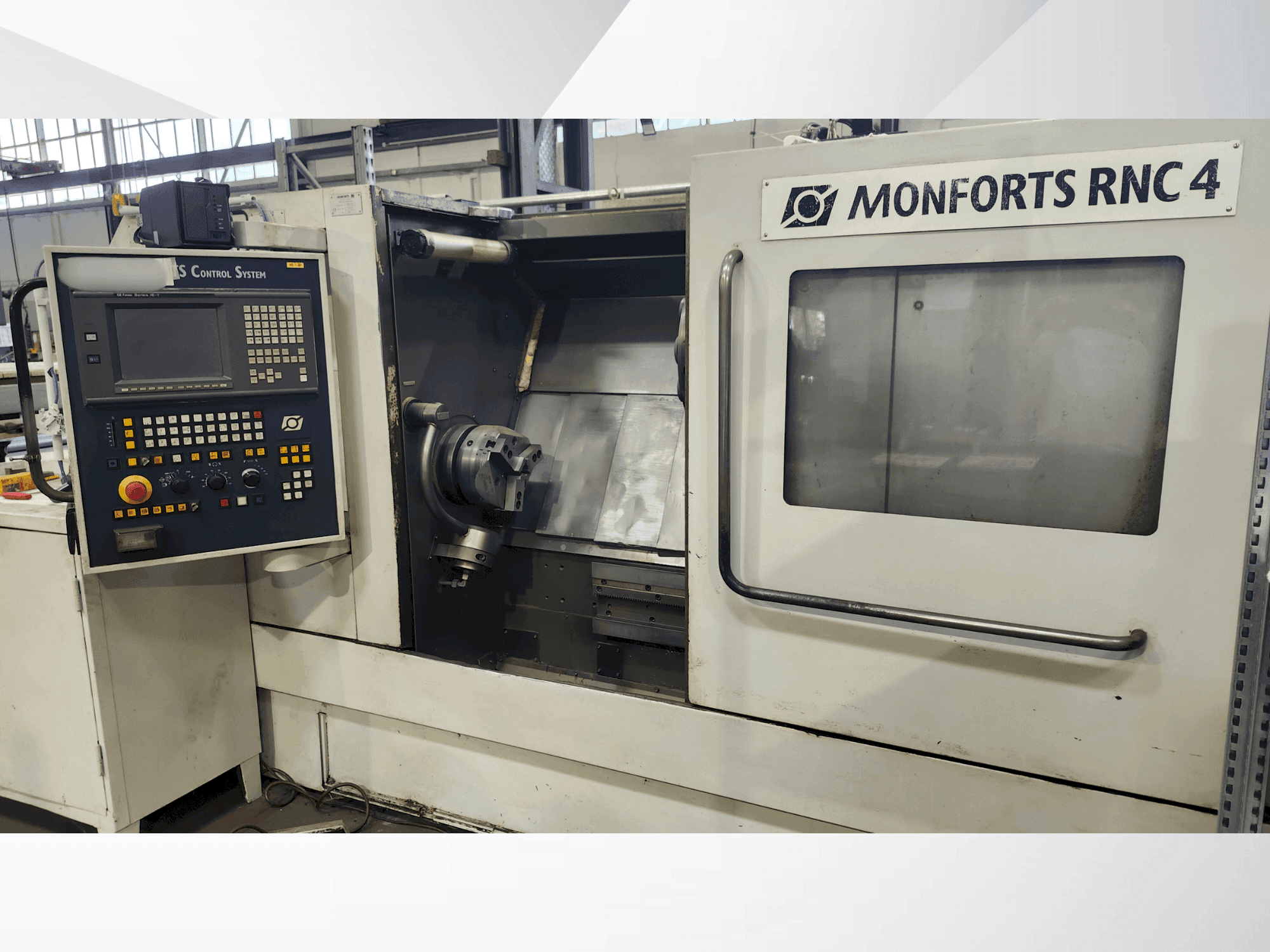

Monforts - RNC 4CH-TUR-MON-1997-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Várias ferramentas incluídas, ver imagens

Informações adicionais

Máquina ainda em funcionamento // Área de trabalho: Cama basculante: 420 mm/ Deslocação sobre a corrediça radial: 280 mm/ Comprimento de viragem: 600 mm/ Diâmetro do fuso no rolamento dianteiro: 130 mm/ Fixação do fuso: DIN 55026 A6/ Capacidade de material: 65 mm/ Acionamento principal: Acionamento direto trifásico (ciclo de funcionamento a 100% / ciclo de funcionamento a 50%): 18,5 / 22 kW/ Gama de velocidades: 44 - 4000 rpm/ Binário: 346 / 411 Nm/ Acionamento de alimentação: Servoaccionamentos trifásicos com controlo eletrónico de segurança/ Velocidade de deslocação rápida do eixo X/Z: 24 / 30 m/min/ Força de avanço do eixo X: 6,4 kN/ Força de avanço do eixo Z: 10,4 kN/ Torre de ferramentas: 12 porta-ferramentas de acordo com a norma DIN 69880 (VDI) 3425/2)/ Diâmetro do eixo: 40 mm/ Controlo: Sistema de controlo MONFORTS MCS F (Versão 16T)/ Com servoaccionamento AC e acionamento digital do fuso. Caraterísticas: Processador e bus de 32 bits/ Circuitos de medição para 2 eixos e 1 fuso (expansível até 8 eixos / 2 fusos)/ Controlo de interface integrado e livremente programável/ Componentes do painel de controlo: Ecrã a cores de alta resolução com visualização do percurso da ferramenta (com/sem movimento da máquina)/ Softkey / Sistema de diagnóstico para assistência técnica/ Controlo integrado da máquina e painel de controlo portátil/ Equipamento CNC básico: Memória de programa: aprox. 256 KB/ Máx. 63 programas na memória (expansível até 1000)/ 64 memórias de dados de ferramentas, separadas por comprimento e desgaste/ Introdução simultânea de programas durante a maquinagem/ Correção do raio de corte/ Ciclos de maquinagem e de corte de roscas (ciclos de 4 ciclos)/ Sub-rotinas (agrupamento em 4 direcções)/ Cópia e mistura de programas/partes de programas/ Corte de roscas até 500 mm/rot, avanço por rotação até 500 mm/rot/ Resolução de entrada/saída: 0,001 mm/ Velocidade do fuso diretamente programável/ Correção da velocidade do fuso, do avanço e do avanço rápido/ Velocidade de corte constante com limitação de velocidade/ 8 desvios de ponto zero (1 geral, 1 aditivo, 6 programáveis)/ Programação de círculo completo com introdução direta do raio/ Posicionamento do fuso (resolução: 0,1 graus)/ Determinação do comprimento da ferramenta por riscagem/ Backup de dados durante 6 meses através de pilhas/ 2 interfaces RS232C-V24 (uma ligada ao painel de controlo)/ Entrada/saída de dados da ferramenta através da interface/ Suporte para programas de maquinação 15T/ Equipamento adicional: Transportador de aparas, transportador de corrente articulada, altura de descarga: 1200 mm/ Bomba de refrigeração reforçada: 40 l/min a 3 bar/ Cabeçote móvel com guia/ Diâmetro da fresa: 90 mm/ Curso: 90 mm (programável)/ Força da fresa (ajustável): 12.000 N, MT3/ Ajuste do cabeçote móvel: manual/ Medição da ferramenta: Sonda de medição manualmente retrátil na área de trabalho/ Aproximação manual à sonda de medição, transferência de comprimentos de ferramenta incluindo software/ A peça de trabalho tem de ser solta para o processo de medição/ Mandril: Mandril elétrico de três maxilas, Forkardt, tipo 3 NHF 250-65/ Fixação do fuso: A6, máx. 4000 rpm/ Com base e mordentes superiores duros, incluindo peças de ligação
