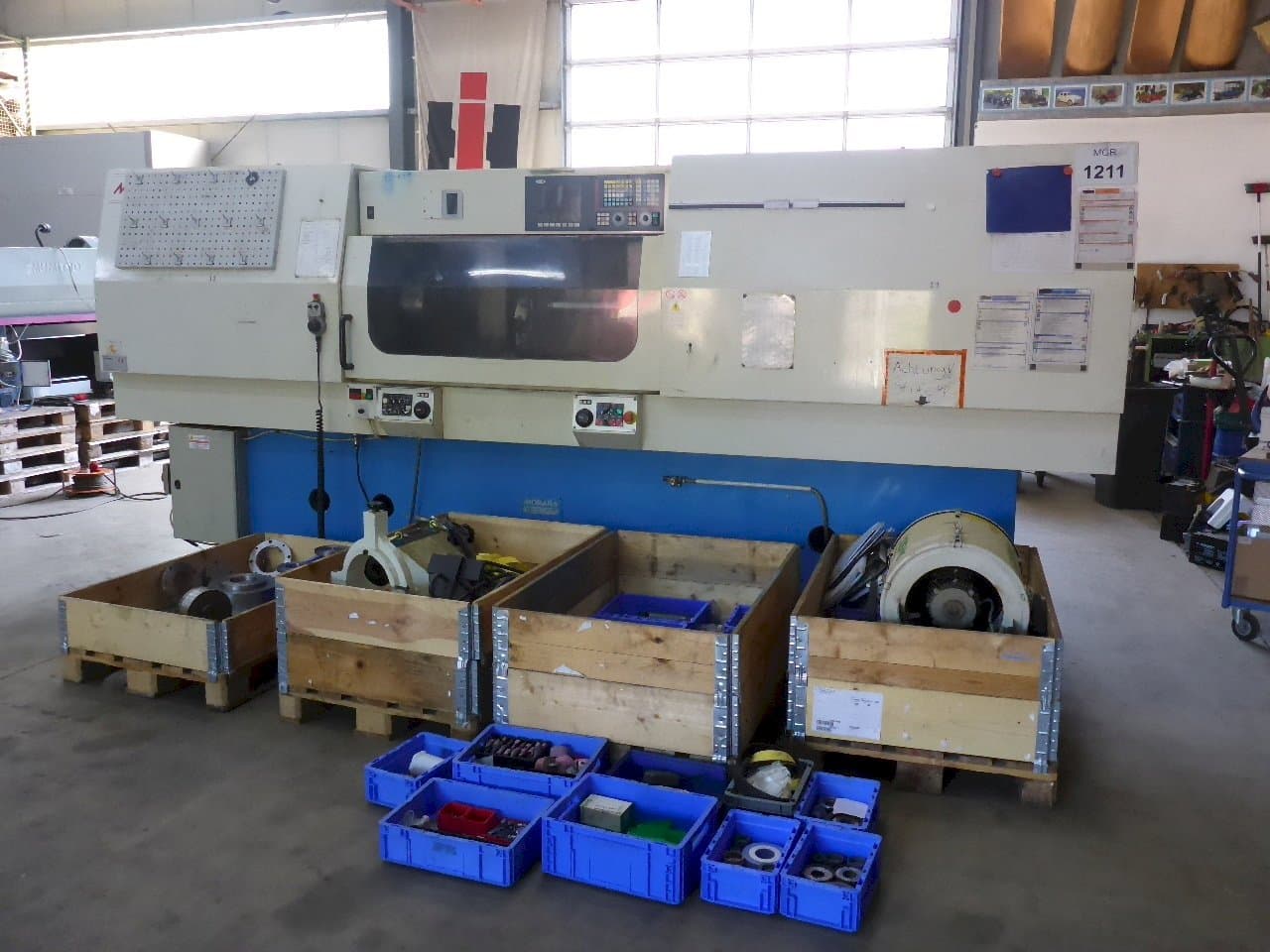

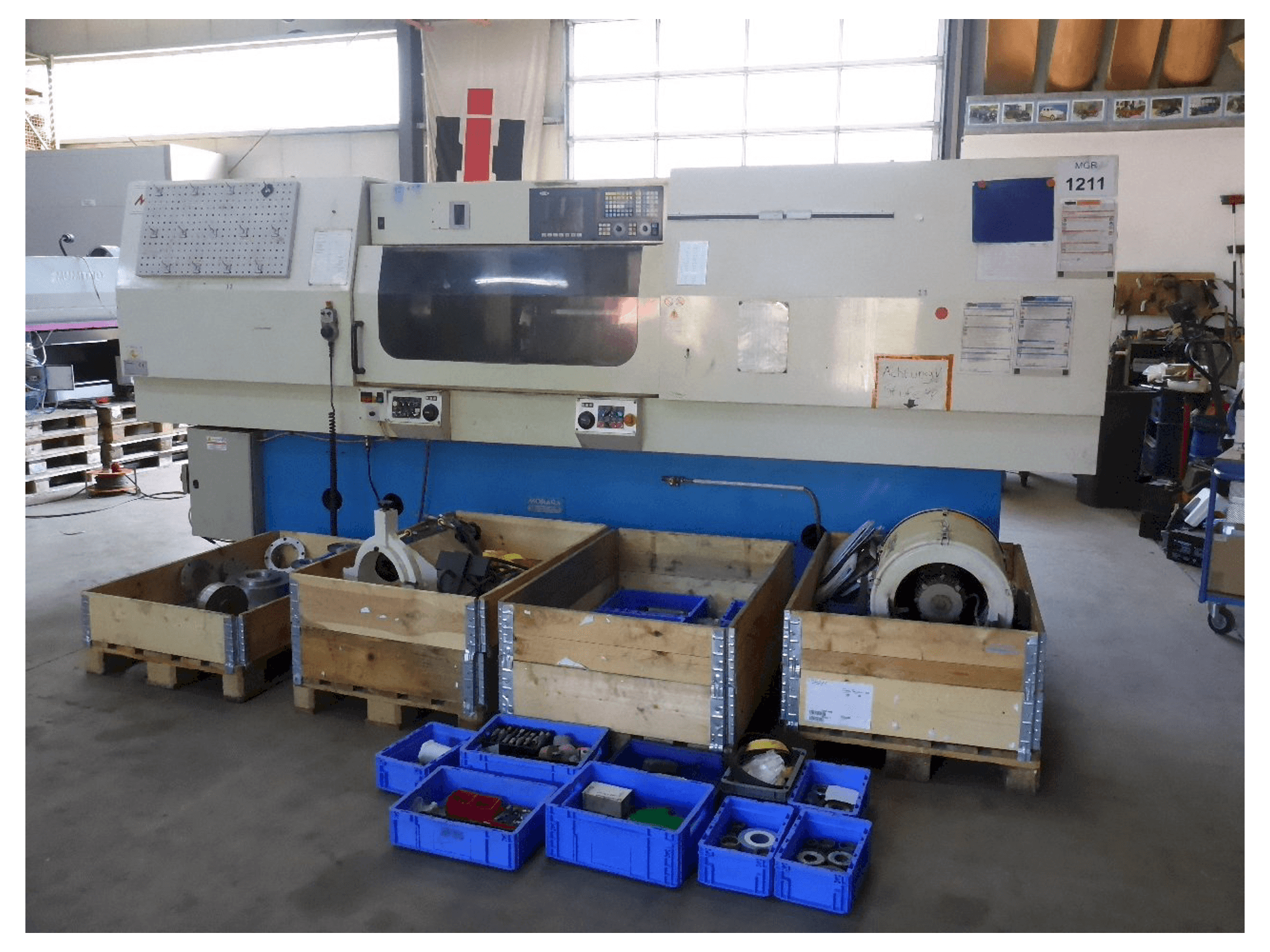

MORARA - Heavy Quick I/E 1000 CNCDE-GRI-MOR-2004-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Maior ângulo de ajuste 200 graus, menor ângulo de inclinação 1. 5 graus, bloqueio/desbloqueio - hidráulico, resolução 0,001 graus.
• Cabeça de retificação interna: tipo de fuso - transmissão por correia standard. Diâmetro exterior do fuso máximo de 100 mm.
• Controlo - codificador digital. Fuso de esferas 40x5mm, controlo - codificador digital. Parafuso de esferas 50x5mm. Ajuste da mesa superior 0 a 4 graus.
• Cabeça do cabeçote da peça: cone interno mk6.
• Cone de centragem exterior asa 11. Diâmetro de folga 30mm.
• Rotação na base de 15 graus.
• Binário do fuso 180 nm.
• Cabeçote móvel: cone de montagem mk5. Diâmetro do fuso 80mm. Curso de abertura 70mm. Correção cilíndrica +/- 0. 10mm.

Benefícios técnicos da máquina

• Distância entre centros 1030 mm.
• Comprimento máximo de retificação 1000 mm
• Diâmetro exterior máximo triturável 600 mm.
• Diâmetro interior máximo de retificação 400 mm.
• Peso máximo entre centros 700 kg.
• Retificação exterior: tipo de fuso - com rolamento de esferas de precisão.
• Roda (diâmetro, largura, diâmetro do furo) 508x80x203. 2mm.
• Velocidade periférica da roda m/s 45.
• Potência do motor de disco kw 7,5.
• Orientação - motorizada.
