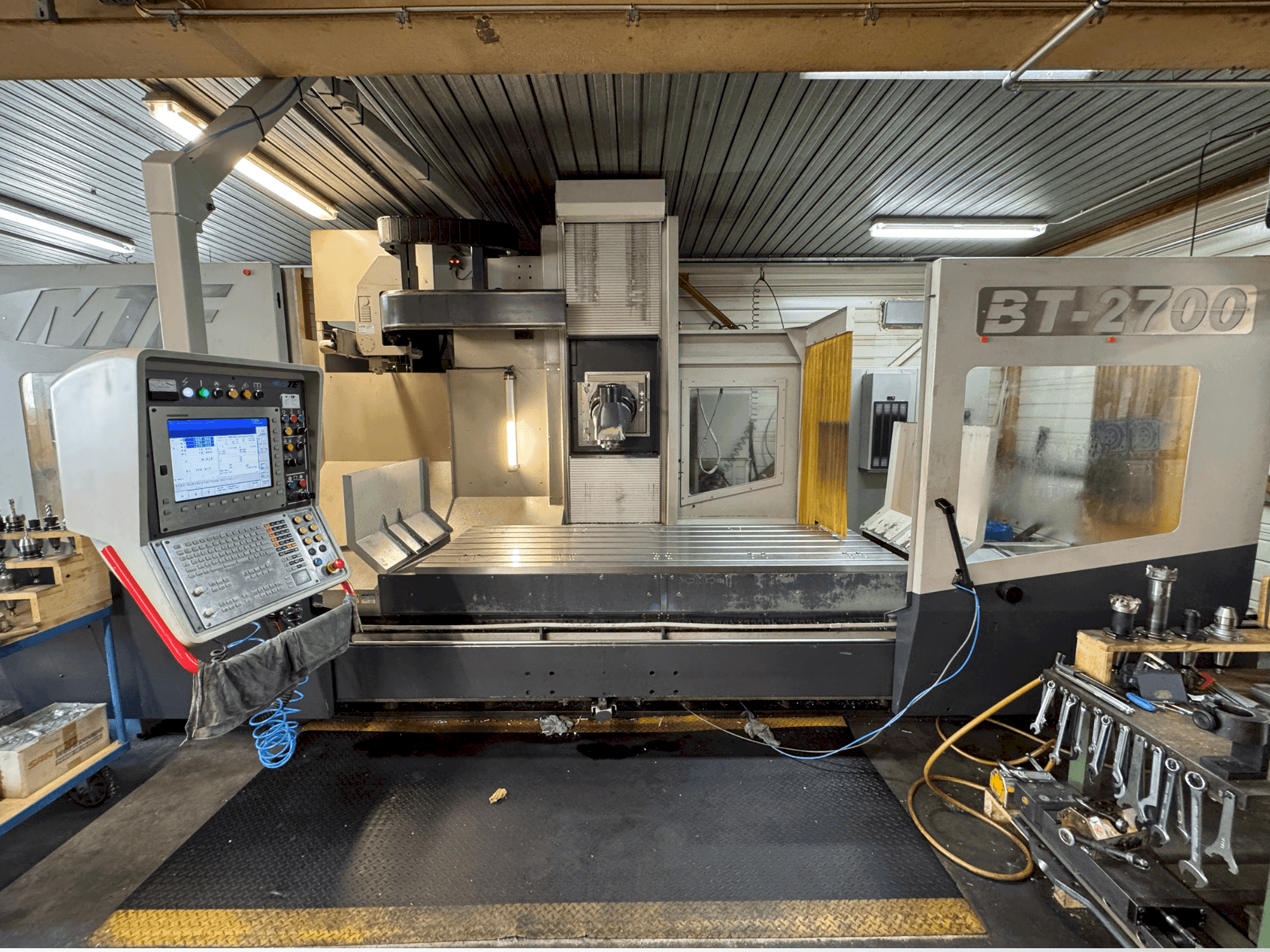

MTE - BT-2700DE-MIL-MTE-2015-00001

Equipamento Adicional

• - Sistema hidráulico / Unidade de arrefecimento com controlo de temperatura / Sistema de lubrificação por arrefecimento Armário de controlo com iluminação e unidade de ar condicionado / Cobertura telescópica / Iluminação da área de trabalho / Vedação de segurança e porta de acesso segura

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Mesa de fixação/superfície de fixação comprimento: 2700 mm / largura: 1000 mm
  • - Potência máxima de acionamento: 32 kw a partir de 198 rpm / binário máximo: 1120 nm (constante até 376 rpm) / gama de velocidades: 0-6000 rpm / velocidades do fuso 6000 rpm: gama baixa 0-984 rpm, gama média 918-2456 rpm, gama alta 2404-6000 rpm
  • - Controlo cnc com ecrã plano de 15,1" e pêndulo de controlo giratório
  • - Em horas 32000

Informações adicionais

• - Capacidade/deslocação: Eixo X (curso longitudinal): 2.500 mm Eixo Z (curso vertical): 1.250 mm (opcional) Eixo Y (curso lateral): 1.200 mm (opcional) Mesa de fixação/Superfície de fixação: Comprimento: 2.700 mm Largura: 1.000 mm Carga máxima de transporte: 9.000 kg Design: Diagonal (gira em 2 planos) Gama de velocidades: 0-6.000 rpm Posições de inclinação/giro: 2,5 x 1 (com engrenagem Hirth) 144 posições de articulação diagonal, 360 posições de articulação vertical Suporte de ferramentas: DIN 69871 AD Pino de tração: DIN 69872 Forma A Cónico: DIN 69871 Força de aperto da ferramenta: 15.000 N Acionamento Fuso principal: Motor / Marca: Acionamento do fuso principal Heidenhain Potência máxima de acionamento: 32 kW a partir de 198 rpm Binário máximo: 1.120 Nm (constante até 376 rpm) Controlo de velocidade/engrenagem: 3 velocidades (arrefecidas a óleo) com comutação automática Velocidades do fuso 6.000 rpm: gama baixa 0-984 rpm, gama média 918-2.456 rpm, gama alta 2.404-6.000 rpm Avanços do eixo de acionamento: Motores de acionamento do eixo: Heidenhain (accionamentos digitais) Deslocação rápida máxima: (eixos X/Y/Z) 25.000 mm/min Avanço máximo de trabalho: (eixos K/Y/Z) 15.000 mm/min Aceleração média máxima: 2 minutos* Força máxima de avanço: (eixo X/Y/Z) 21.500 N Sistemas de acionamento do eixo: Eixo X (longitudinal) Fuso de esferas (pré-carregado) ® 63x40mm Eixo Z (vertical) Fuso de esferas (pré-carregado) © 50x20mm Eixo Y (transversal) Fuso de esferas (pré-carregado) ® 50x20mm Mesa de fixação/superfície da mesa: Número de ranhuras em T: 7 Tamanho das ranhuras em T: mm22 H12 Ranhura de referência: mm22 H 7 Espaçamento das ranhuras em T: 140mm Espaço necessário: Comprimento aprox. Altura aprox. Largura aprox. BT 2700 (a = 1250mm) (a Y= 1200mm) Peso da máquina: Peso BT 2,700kg Carga conectada: aprox. 7.200mm (sem transportador transversal + 1.280 mm) aprox. 3.250mm (sem trocador de ferramentas) aprox. 4.900 mm aprox. 18.500 mm KVA aprox. 45 Equipamento básico da máquina: Controlo CNC HEIDENHAIN ITNC 530 (HSCI) com ecrã plano de 15,1" e pêndulo de controlo giratório para operação da máquina à frente e atrás da máquina. A base da máquina, a mesa de fixação, a coluna da máquina e o selim vertical são fabricados em ferro fundido de grafite lamelar GG30 para melhorar as propriedades de amortecimento. O carro de fresagem é feito de ferro fundido de grafite esferoidal GJS-500 de alta qualidade para garantir a máxima rigidez e, portanto, a máxima precisão mecânica do eixo do carro. Cabeça de fresagem automática em aço fundido (GS 60) com um design diagonal, inclinável, 2,5° / 2,5° (opcional 2,5° x 1°) e uma velocidade de 4.000 rpm (opcional 3.000/6.000 rpm). Orientação do fuso através do controlo NC Caixa de velocidades do fuso principal arrefecida a óleo, 3 estágios com comutação automática, uma potência máxima de 32 kW e um binário máximo de 1.520 Nm As engrenagens da caixa de velocidades são helicoidais. As engrenagens são de aço cromo-níquel, endurecidas e rectificadas com precisão. Guias lineares de rolos recirculantes INA em todos os 3 eixos Eixo X (comprimentos): 10 unidades, tipo: INA RUE 45 EL Eixo Z (vertical): 4 rolamentos, tipo: INA RUE 55 EL Eixo Y (transversal): 8 unidades, tipo: INA RUE 45 EL e guias planas adicionais como guias de amortecimento Sistema hidráulico: Unidade de arrefecimento Rexroth com controlo de temperatura para arrefecimento do óleo da engrenagem. Acionamento do fuso principal e dos eixos através de motores AC Heidenhain (digital) Sistema de medição linear Heidenhain (0.001 mm) em todos os eixos Contrapeso hidráulico no eixo vertical As corrediças de fresagem acima e abaixo do eixo vertical estão fechadas com uma cobertura de rolos para proteger o compartimento traseiro da máquina Os eixos verticais (no compartimento traseiro da máquina) acima e abaixo da sela vertical estão fechados com uma cobertura de fole para proteger as guias, o fuso de esferas, Lubrificação central automática dos eixos e dos fusos de esferas Sistema de lubrificação de arrefecimento para fornecer lubrificante de arrefecimento do exterior para as ferramentas de maquinação Armário de controlo com iluminação e unidade de ar condicionado Cobertura telescópica para proteger as guias e as unidades de acionamento no eixo X Volante eletrónico portátil, "Heidenhain HR-410" com seleção de eixos Compensação automática de temperatura Pedal elétrico adicional para mudanças manuais de ferramentas Proteção contra salpicos em 4 lados com uma grande janela de visualização. As portas deslizantes na parte da frente da máquina podem ser abertas ao longo de todo o comprimento da mesa de fixação. Porta deslizante adicional na parte traseira da área de trabalho. As portas deslizantes estão equipadas com interruptores de segurança de acordo com as normas CE e integradas no circuito de paragem de emergência da máquina. Vedação de segurança Fell Protege a zona traseira da máquina com uma porta de acesso segura Iluminação da zona de trabalho Acabamento da pintura: cinzento grafite RAL 7024 / cinzento ágata RAL 7038 Extensão do curso vertical da máquina de Z = 1000 mm para Z = 1250 mm Extensão do curso transversal da máquina de Y = 1000 mm para Y = 1200 mm Cabeça de fresagem rotativa automática em versão diagonal, com divisão 2,5°x 1° (perfil de dentes Hirth) Velocidade 6.000 rpm Fuso de ferramenta BIG Plus: O fuso da ferramenta está equipado com um contacto cónico e facial simultâneo para a ferramenta Arrefecimento por ar através do fuso: Em alternativa, o ar comprimido pode ser fornecido para o arrefecimento da ferramenta através do centro da ferramenta (IKZ), de acordo com a norma DIN 69871 Form AD Arrefecimento do ar através de bicos de refrigeração (externos): Alimentação de ar para a ferramenta/peça em alternativa à alimentação de líquido de refrigeração através de bicos de refrigeração externos no fuso da ferramenta Lubrificação de quantidade mínima Sistema Lubrix: Em alternativa, pode ser fornecida uma mistura de óleo e ar através do centro da ferramenta (IKZ), de acordo com a norma DIN 69871 Form AD, para refrigeração e lubrificação da ferramenta. Trocador automático de ferramentas HN: Versão da máquina com um trocador automático de ferramentas montado no suporte da máquina. Diâmetro máx. da ferramenta: Diâmetro máx. da ferramenta com espaços auxiliares livres no depósito: 125 mm 250 mm Comprimento máx. da ferramenta: 380 mm Peso máx. da ferramenta: 20 kg Transportador de aparas: Transportador de aparas montado na direção longitudinal da máquina entre o suporte da máquina e a mesa de fixação, design de correia articulada. Ejeção à direita. Segundo transportador de aparas: Transportador de aparas montado na direção longitudinal da máquina, em frente à mesa da máquina, com correia articulada. Ejeção à direita. Transportador transversal: Para reduzir o comprimento total da máquina em 1300 mm, utilizando um transportador transversal em forma de correia articulada no lado esquerdo com ejeção traseira. Proteção simples contra salpicos: A máquina está equipada com uma proteção simples contra salpicos em vez da caixa de segurança e proteção contra salpicos padrão: Grandes portas de correr com janelas de visualização estão montadas na parte frontal e traseira direita da mesa da máquina. Sistema de medição por rádio HH TS 460: O sistema de sonda de medição por rádio TS632 da Heidenhain permite a medição eletrónica fiável e o alinhamento de peças em todas as posições da cabeça de fresagem, graças à transmissão de sinais de ondas de rádio sem restrições, utilizando ciclos de medição práticos. - Sistema de apalpador via rádio TS460 Ativação bidirecional Cone íngreme DIN69871 SK40 M4 pino de apalpador (veio de cerâmica), comprimento = 53 mm - Recetor de rádio Antena flexível com conetor TNC, cabo de ligação (2 m) com conetor para Heidenhain control i TNC 530 Ligação HSCI X 112

Termos de Pagamento

• Pagamento adiantado

• Financiamento de activos
