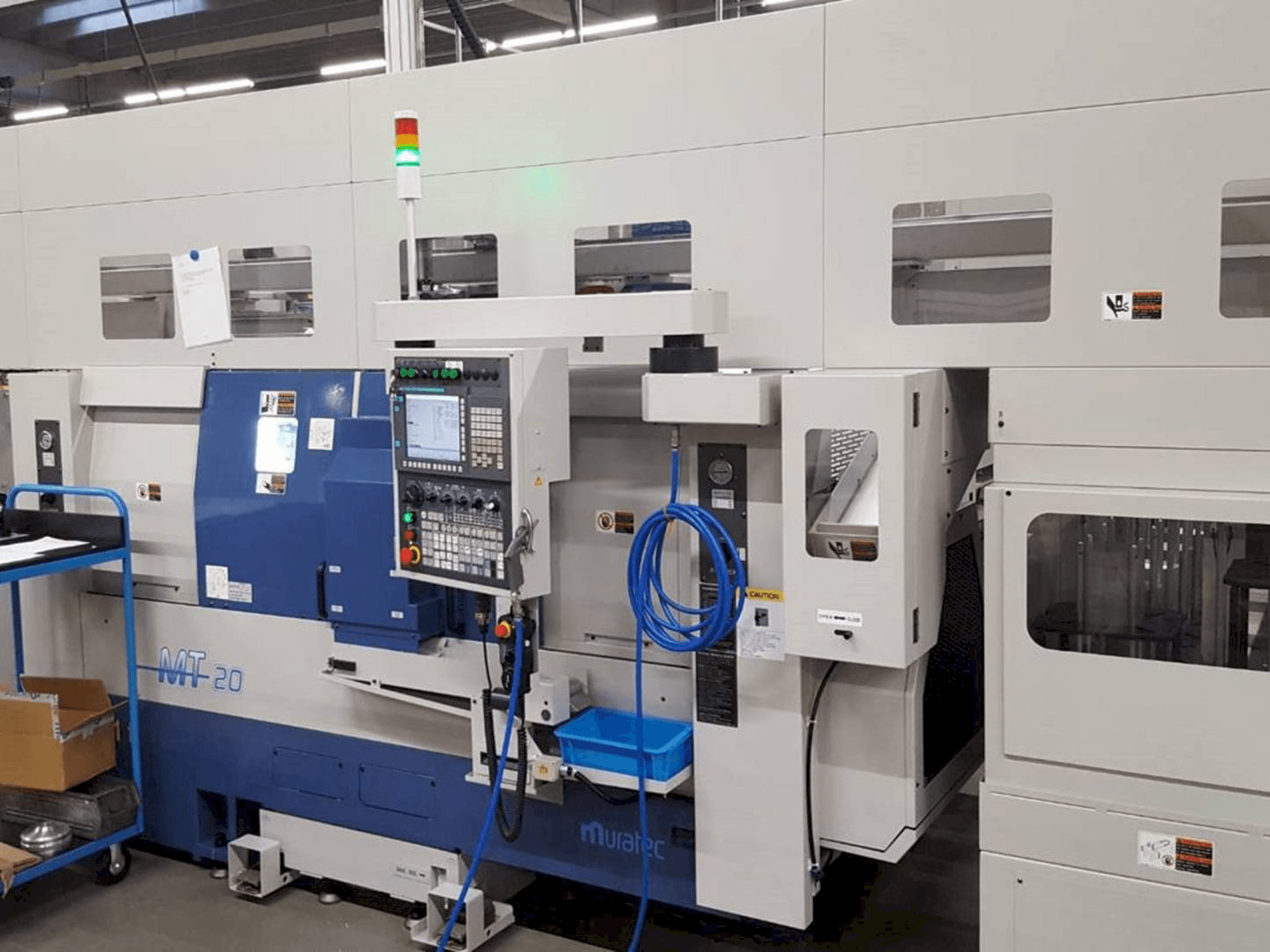

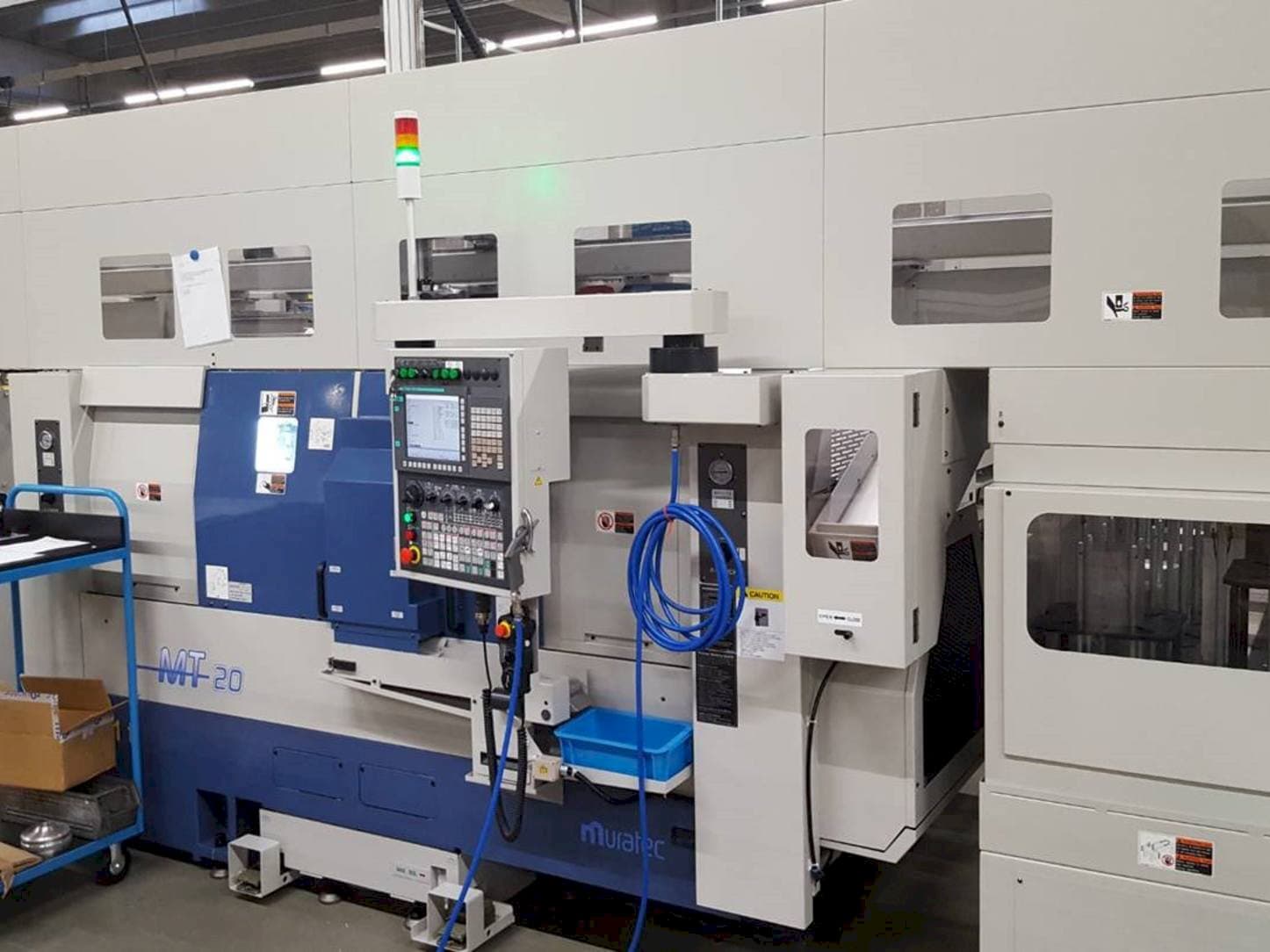

Muratec - MT 20 GYMCES-TUR-MUR-2012-00001

Benefícios da máquina

Benefícios qualitativos da máquina

• Máquina em muito bom estado
• Limpeza automática com ar e líquido de refrigeração para cada cabeça, limpeza interna das aparas com jactos e chuva de líquido de refrigeração, controlo e monitorização automática dos esforços e monitor de consumo de ferramentas, sistema de transferência de peças entre cabeças com controlo automático do binário.
• Sistema cnc, servos, placas e motores fanuc, portas para comunicação via placa pcmcia e porta rs232, amarração de ferramentas com sistema bmt. Duas placas hidráulicas kitagawa de 210 mm, tempo de indexação para troca de torre 0,2 segundos.
• Pedal de abertura e fecho para ambas as placas, distância entre o fuso principal e o contra-fuso máx. 1150 mm,
• Potência dos motores de acionamento das ferramentas motorizadas 3 kw, velocidade das ferramentas accionadas 3500 rpm, binário de arranque das ferramentas motorizadas 148 nm.
• Velocidade de deslocação rápida da torre 24, 20 e 20 m/min para os eixos z, y e x, equipamento completo incluindo porta-ferramentas estáticos para exterior e interior.
• Transportador de aparas traseiro do tipo dobradiça.
• Transformador elétrico.

Benefícios técnicos da máquina

• Orifício da barra 65 mm.
• Máquina com duas cabeças, ambas com eixo c, máquina com duas torres superiores, ambas com eixo y.
• Braços de medição automática de ferramentas renishaw em cada cabeça, saída de ar e de líquido de refrigeração através de ambos os fusos.
• Central eléctrica de refrigeração independente de alta pressão a 50 bar, estação de refrigeração daikin para controlo da temperatura da refrigeração.
• Binário de arranque do motor de 320 nm, torres de 15 posições, todas elas motorizadas.
• Interface para instalação de carregador de barras, robot de 3 eixos tipo pórtico para carga e descarga de peças.
• Duplo boneco no robô, volante remoto e programação independente para o robô, programação digitalizada utilizando o pórtico robô plc.
• Velocidade de movimento rápido do robô 120,110 e 35 m/min para os eixos z, y e x, função de repetição de carregamento de peças devido a mau suporte. (rechuking)
• Lubrificar todos os eixos do robô com óleo e massa lubrificante, função de repetição de carregamento de peças devido a mau apoio. (rechuking)
• Armazém para carga e descarga de material com 14 paletes, departamento para descarga opcional de peças acabadas no lado esquerdo da máquina, estação de verificação, controlo e medição de peças acabadas.
