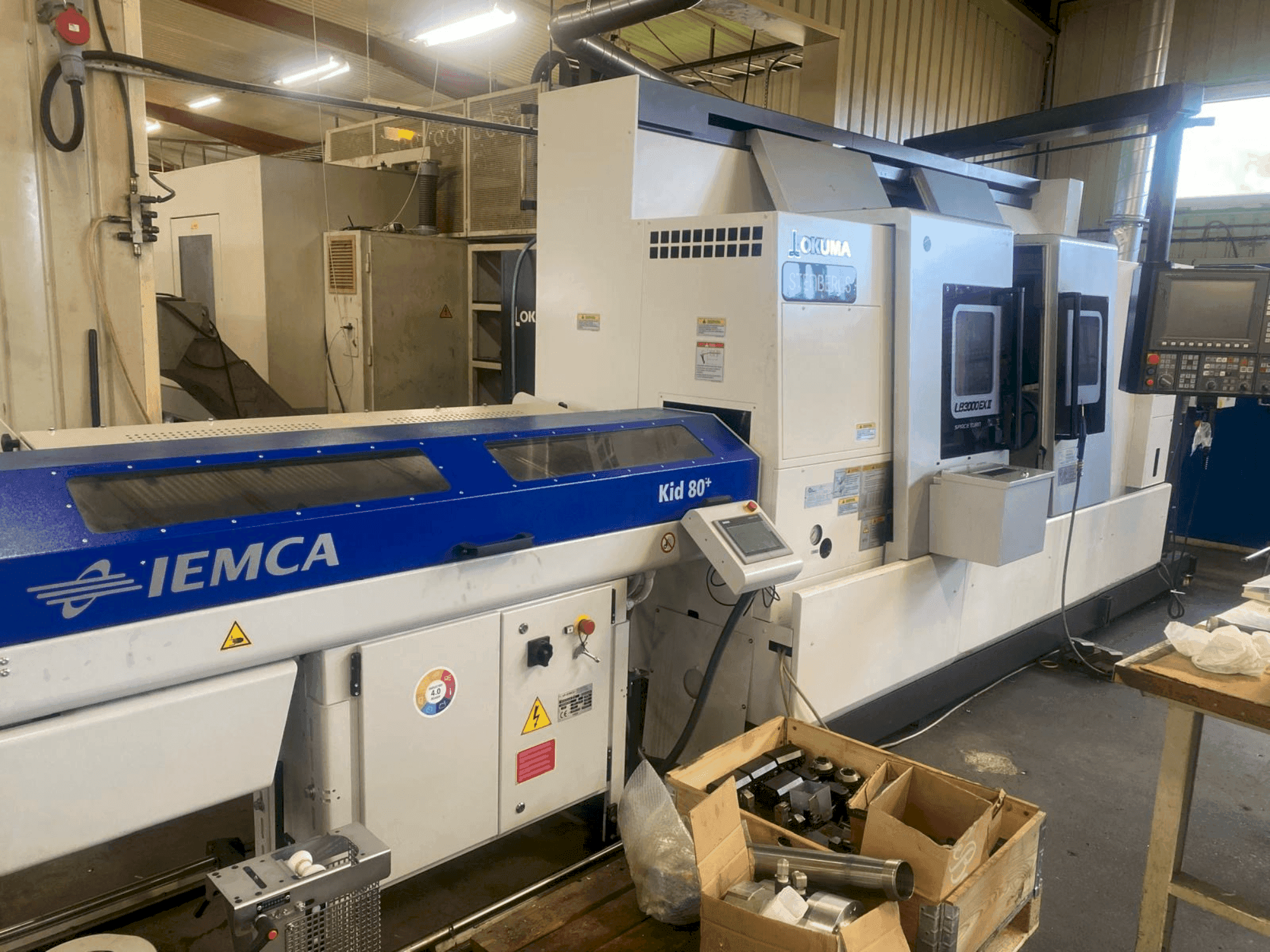

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Distância entre as pontas dos fusos: 1085 mm

• Diâmetro máximo de torneamento: 340 mm

• Capacidade de passagem da barra pelo tubo de passagem do fuso principal: 80 mm

• Diâmetro do furo do sub-eixo: 63 mm

• Capacidade de passagem de barras pelo tubo de passagem do fuso secundário: 52 mm

• Velocidade de rotação das ferramentas acionadas: 45–6 000 rpm

• Controlo: Okuma OSP P300L (OSP Suite), ecrã de 15"

• Configuração: Fuso principal (esquerda) + fuso secundário (direita), eixo Y, torre com ferramentas acionadas (montagem radial das ferramentas)

• Diâmetro máximo de torneamento: 340 mm

• Velocidades do fuso:

  • Esquerda (principal): 42–4 200 rpm

  • Direita (secundário): 50–6 000 rpm

• Motores dos fusos:

  • Esquerdo (principal): PREX 30/22 kW

  • Direita (secundário): PREX 11/7,5 kW

• Fuso principal especial (opção «Big Bore»): Ø91 mm, ponta JIS A2-8, 42–4 200 rpm, PREX 30/22 kW, binário máximo 700 Nm

• Funções de controlo/monitorização:

  • Orientação do fuso

  • Monitorização da carga de corte («Load Monitor») selecionável para todos os eixos e fusos

  • Programação conversacional One-Touch IGF M-E

  • Monitorização da vida útil da ferramenta: por número de peças, por tempo de corte, por carga de corte; troca automática por ferramenta equivalente ou paragem/alarme se não houver substituição

• Opções da máquina: Lavagem adicional para as tampas das guias de deslizamento esquerdas

Equipamento adicional

• Mandril SMW de 250 mm no fuso principal

• Mandril Kitagawa de 170 mm no fuso secundário

• 6 conjuntos de mandíbulas macias

• 4 porta-ferramentas retos acionados

• 4 porta-ferramentas angulares com acionamento

• 2 porta-ferramentas de torneamento duplo

• 4 porta-barras de mandrilagem

• 8 porta-ferramentas de torneamento padrão

• 8 porta-ferramentas ER retos com cerca de 30 pinças ER

• Fixação de peças (mandris)

  • SMW‑Autoblok BBD250‑77 / A8, mandril hidráulico de 3 garras

    • Inclui: 1 conjunto de mandíbulas de topo macias, cilindro hidráulico VN170‑77, tubo de tração com diâmetro interior de 72 e flange de cilindro

    • Velocidade máxima: 4 000 rpm; capacidade de barra: Ø72 mm

  • Kitagawa B206 (Ø170 mm), mandril hidráulico de 3 garras

    • Inclui: 1 conjunto de mandíbulas superiores macias, cilindro hidráulico SR1146, tubo de tração/flange do cilindro, ejetor

    • Velocidade máxima: 6 000 rpm

• Manuseamento de peças

  • Recolhedor de peças, tipo balde oscilante, Ø80 × L150 mm, máx. 5,8 kg

• Gestão de aparas

  • Transportador de aparas Cromar para LB3000 EX II C1000, tipo de ripas, descarga à direita

• Alimentação de barras e interfaces

  • Interface do alimentador de barras (OSP P300L)

  • Alimentador de barras IEMCA KID 80+ (SX – Esquerda) para Okuma LB3000 EX II

    • Inclui: IHM com ecrã tátil de 7", kit de interface mecânica/elétrica, kit de iluminação adicional, kit de guia de rolos para barras redondas/hexagonais, extensão do fuso, empurrador de barras D=26 mm, empurrador de barras D=15 mm, manuais em papel

    • Acessórios: Estrutura de base para movimento longitudinal no eixo Z; revestimento do fuso/tubo redutor
