OMC - PPC/eIT-OTH-OMC-2015-00001

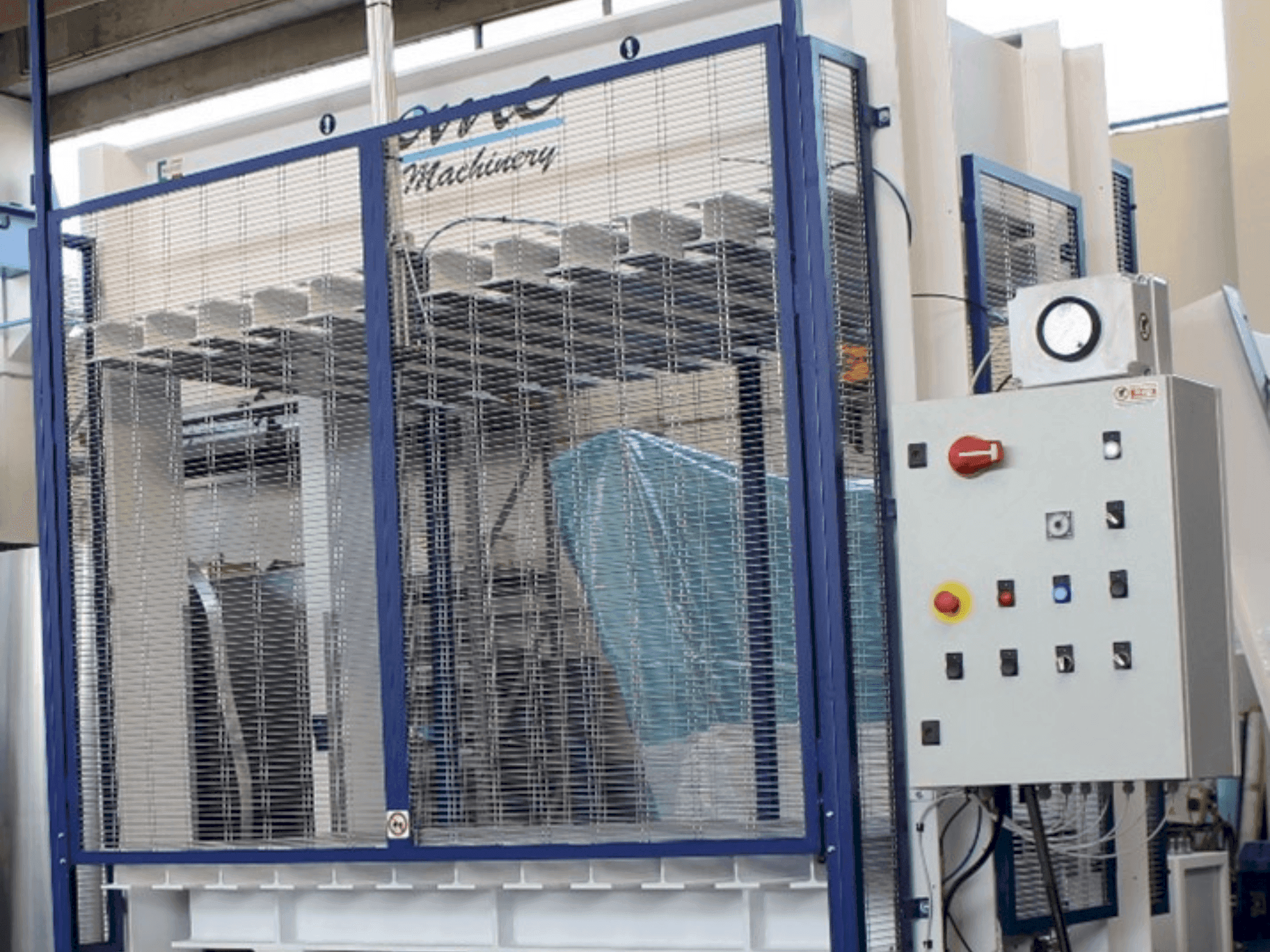

Prensa de dobragem modelo PPC/e, 120 toneladas, 2000 x 1400 mm Equipada para tecnologia de alta frequência CARACTERÍSTICAS TÉCNICAS Dimensões das placas 2000 x 1400 mm Placas Equipadas para tecnologia de alta frequência Suportes para moldes Incluídos para 2 compartimentos (os moldes não estão incluídos) Cilindros de prensagem N.º 6 cilindros Ø 85 mm Curso 650 mm Dimensão da abertura 1200 mm Tipo de curso Placa motriz: inferior (de baixo para cima) Força total 120 toneladas Pressão específica 4,28 kg/cm² Painel de controlo Painel padrão; quadro elétrico com botão duplo e manómetro ajustável com recuperação de pressão. Abertura Automática com temporizador Alimentação elétrica 400 V, 50 Hz, trifásica Dispositivos de segurança - Botão de emergência - Controlo bimanual - Proteção manual de fecho tipo guilhotina na parte frontal - Redes de proteção metálicas nas laterais - Folha de alumínio ligada ao gerador Normativa Normas CE Estrutura da prensa A estrutura da prensa é constituída por vigas S275JR montadas e soldadas entre si. A estrutura tanto da placa fixa como da placa móvel é constituída por vigas S275JR montadas e soldadas entre si. A prensa está equipada com um sistema de guia de cremalheira e pinhão para garantir um movimento perfeitamente paralelo durante o fecho/abertura das placas. Sistema hidráulico • o sistema hidráulico consiste numa unidade de duplo estágio com bomba submersa para reduzir o ruído e lubrificar as peças rotativas. • bomba de fecho/abertura rápida (alto caudal - baixa pressão), bomba de prensagem (baixo caudal - alta pressão). • motor elétrico • a unidade hidráulica está equipada com as seguintes válvulas de controlo/segurança, instaladas no depósito: - válvula de pressão máxima para evitar pressão excessiva no sistema hidráulico em caso de falha no controlo elétrico ou eletrónico - válvula de manutenção de pressão (válvula de retenção) - válvula de libertação de baixa pressão (válvula de pré-libertação). Evita impactos perigosos do cilindro no interior do sistema - íman de controlo de libertação de óleo Painel de controlo e sistema elétrico O painel de controlo principal está equipado com interruptores para controlar os parâmetros de prensagem: - manómetros de regulação da pressão de trabalho com sistema automático de recuperação da pressão - interruptor geral de ligar/desligar - temporizador para abertura automática com o seu próprio interruptor, que permite a abertura automática ou manual da placa de prensagem após o ciclo de trabalho. Sistema de proteção - Proteção manual de guilhotina na parte frontal - Redes de proteção metálicas nas laterais - Folha de alumínio ligada ao gerador
