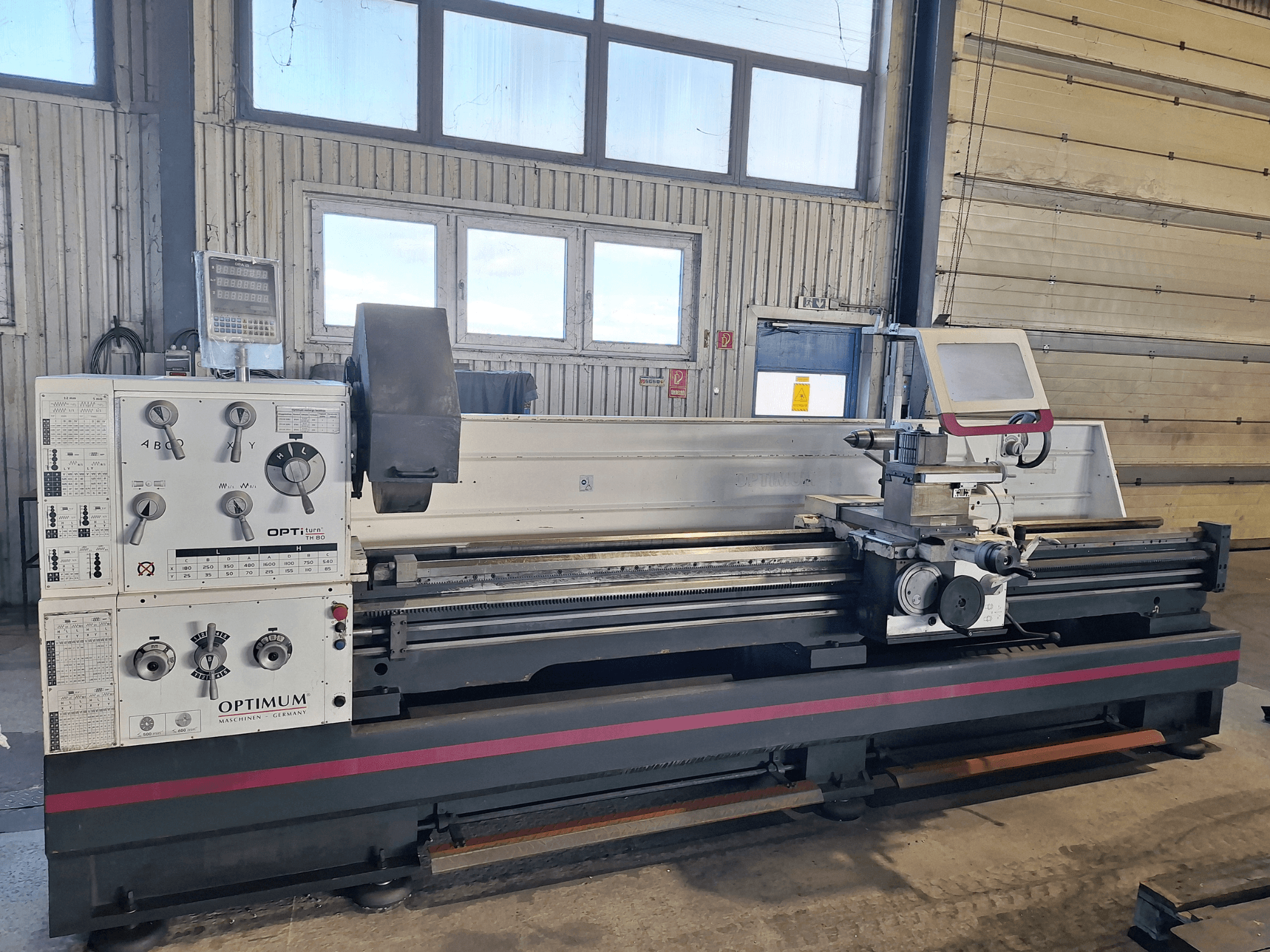

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Tipo e destaques

  • Torno de fuso líder e de tração, elevada flexibilidade, precisão e rentabilidade

  • Com indicador digital de posição preparado (ver equipamento adicional) e suporte de aço de troca rápida (ver equipamento adicional)

• Informações de envio

  • Dimensões da embalagem: Comprimento 4770 mm, Largura 1150 mm, Altura 1840 mm

  • Pesos: Bruto 4480 kg, Líquido 3870 kg

• Dados técnicos

  • Capacidade de carga 1,4 t/m

  • Áreas de trabalho:

    • Altura máxima 400 mm

    • Diâmetro de oscilação acima da base da máquina 800 mm

    • Diâmetro de oscilação acima da corrediça de aplainamento 570 mm

    • Largura da cama 400 m

    • Largura máxima 3050 mm

    • Diâmetro de oscilação na ponte da cama 1035 mm

    • Comprimento de viragem na ponte da cama 250 mm

  • Gama de velocidades:

    • Número de engrenagens 16

  • Velocidade de movimento rápido:

    • Velocidade de movimento rápido 3800 mm/min

    • Explicações sobre o movimento rápido max. 5 min (30 min. de intervalo)

  • Dados eléctricos:

    • Potência do motor de acionamento 11 kW

    • Tensão de alimentação 400 V

    • Frequência de rede 50 Hz

    • Ligações eléctricas: Valor nominal total 12 kW

  • Sistema de arrefecimento do lubrificante:

    • Potência da bomba de refrigeração 150 W

  • Fuso:

    • Mandril do fuso Camlock DIN ISO 702-2 N.º 8

    • Diâmetro do furo do fuso/diâmetro de passagem da haste 105 mm

    • Cone do fuso Ø113 (cone 1:20) mm

    • Porta-ferramentas altura máx. do mandril 32 mm

  • Cabeçote móvel:

    • Mandril do cabeçote móvel MK 5

    • Curso da fresa do cabeçote móvel 235 mm

    • Diâmetro da fresa do cabeçote móvel 90 m

  • Passos:

    • Passo métrico 0,45 - 120 mm/rot (54 passos)

    • Passo imperial 80 - 7/16 Gg/1" (60 passos)

    • Passo diametral 7/8 - 160 (42 passos)

    • Passo de rosca modular 0,25 - 60 mm/rot (46 passos)

  • Deslocação:

    • Deslocação da corrediça superior 230 mm

    • Deslocação do assento do carro 2900 mm

    • Deslocação da corrediça transversal 368 mm

  • Avanço:

    • Gama de avanços longitudinais 0,044 - 1,48 mm/rot (25 avanços)

    • Gama de avanços planos 0,022 - 0,74 mm/rot (25 avanços)

• Caraterísticas de design e segurança

  • Guia do eixo Z temperada e rectificada

  • Montagem do fuso Camlock DIN ISO 702-2 No. 8

  • Trenó fabricado com precisão; todas as guias são ajustáveis por tiras de cunha

  • Gama de regulação do carro superior ± 90°

  • Concentricidade garantida do nariz do fuso melhor que 0,015 mm

  • Ondas, rodas e fuso principal em banho de óleo

  • Rodas dentadas lisas, temperadas e rectificadas com 2 rolamentos de rolos cónicos de precisão ajustáveis

  • Alavanca de seleção clara para mudar as taxas de alimentação

  • Design fechado da engrenagem de alimentação de ação rápida

  • Engrenagens e eixos temperados e rectificados em banho de óleo em rolamentos de precisão

  • Volantes desacoplados e testados de acordo com a norma EN 23125

  • Interruptor de dois canais direita-esquerda testado de acordo com a norma EN 23125

  • Interruptor com cálculo do ciclo de vida, testado de acordo com a norma EN ISO 13849

  • Rotação direita/esquerda no carro da cama através do fuso de comutação comutável

  • Lubrificação central no carro da cama

  • Dispositivo de refrigeração com depósito de líquido de refrigeração separado com indicador de nível e separador de óleo; esvaziamento e limpeza fáceis e completos de acordo com a norma DIN

  • Fuso de avanço

  • Interruptor de paragem de emergência, interrutor de proteção do motor, interrutor principal bloqueável

  • Dispositivo de paragem de emergência com controlo de pé

  • Volantes de segurança com função de desbloqueio no eixo X

  • Volantes com escala fina ajustável 0,04 / 0,02 mm

  • Cabeçote móvel para torneamento cónico ± 10 mm ajustável

  • Moinho e volante do cabeçote móvel com escala fina ajustável

  • Manivela do cabeçote móvel para mudança de posição

  • Mandril do cabeçote móvel com duas relações ajustáveis 1/4 ou 1/1 de volta

  • Avanço rápido: botão de pressão e alavanca selectora para ativar o avanço rápido no sentido plano e longitudinal; não desliga toda a máquina quando se retrai no interrutor de fim de curso

  • Interruptor de fim de curso de segurança com contactos de abertura positiva

  • Travão motor elétrico com paragem rápida de emergência; paragem rápida sem rodízio em funcionamento normal

  • Eletrónica com componentes Siemens

  • Corrente de energia para o encaminhamento suave de linhas e mangueiras

Equipamento adicional

• Indicador digital de posição DPA 21 com escalas de vidro

• Suporte de aço de troca rápida SWH 9-D

• Suporte de aço 41 x 180 tipo D para cinzéis quadrados (altura máx. da ferramenta 32 mm)

• Luneta fixa (apoio fixo) passagem máx. Ø 150 mm

• Luneta de correr (repouso fixo/seguinte) passagem máx. Ø 130 mm

• Luz da máquina / lâmpada LED da máquina

• Manga de redução MK 5 / MK 7

• Ponto de centragem fixo MK 5

• Ponto central fixo MK 5, ligado

• Paragem de posição com ajuste fino

• Conjunto de mudança de engrenagem

• Óleo de qualidade fechado

• Ferramentas de trabalho
