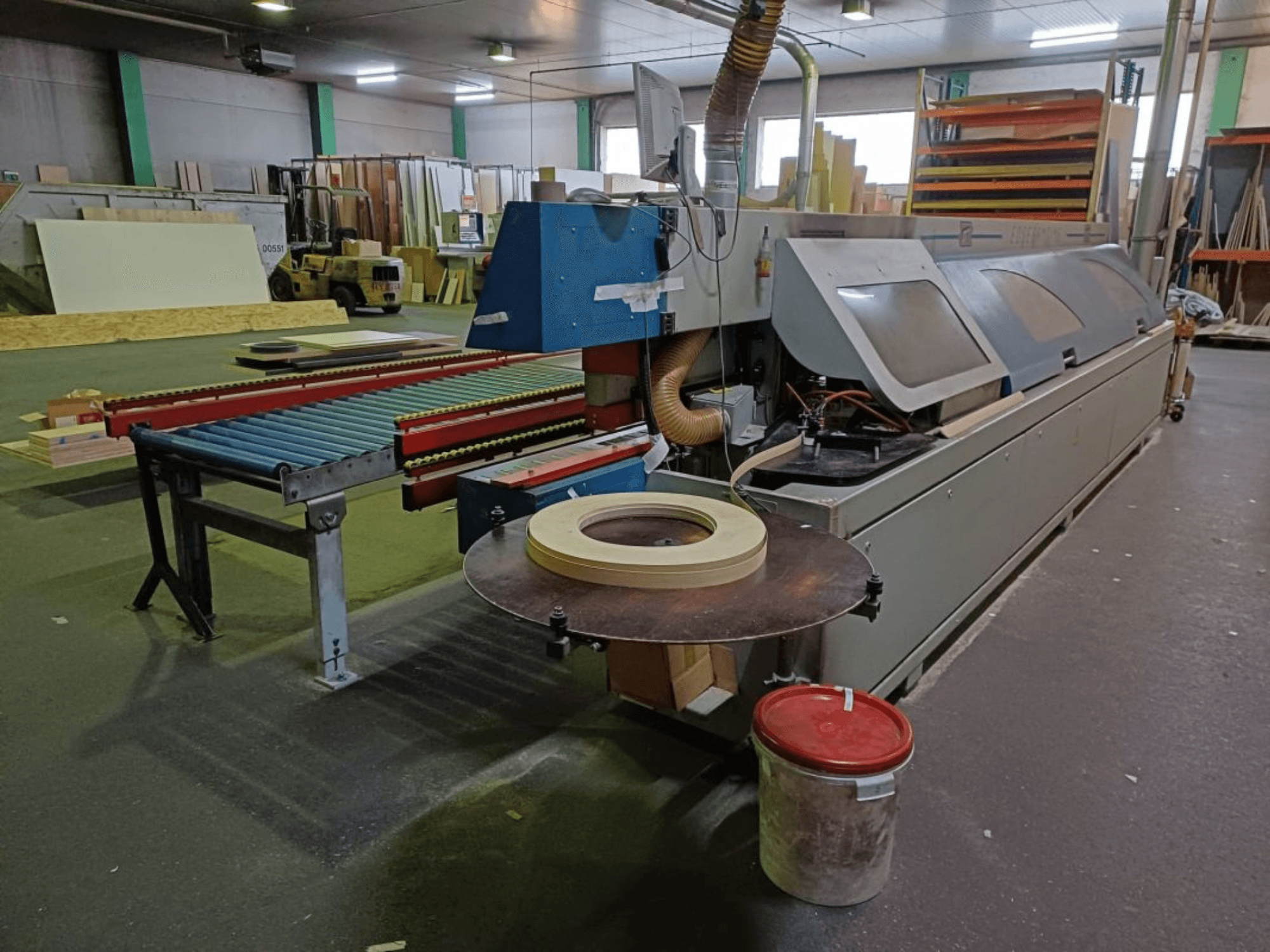

OTT - TWISTERAT-EDG-OTT-2005-00001

• Aplicação de adesivo: Processo de cola quente/fria; rolo de aplicação com rotação síncrona e contra-rotação

• Espessura do rebordo: 0,3-10 mm

• Espessura da peça de trabalho: 8-60 mm

• Largura da peça: mínimo 70 mm

• Comprimento da peça: mínimo 150 mm

• Pressão de trabalho: 6 bar

• Potência de alimentação: 3,0 kW

• Velocidade de alimentação: 14-20 m/min

• Ligação eléctrica: 3x 400 V, 50 Hz

• Necessidade de extração: 1x Ø180 mm a 20 m/s = 35 m³/min

• Velocidade do ar (mínima): 20 m/s

• Consumo de ar comprimido: aprox. 300 l/min

Unidades de processamento / equipamento na máquina:

• Junção:

  • 2 x 2,2 kW, n=14.600, 250 Hz; dois fusos de trabalho com controlo de aplicação

• Unidade de colagem de fusão combinada:

  • Tremonha superior amovível para EVA, cola termofusível PUR ou granulados de limpeza; volume da tremonha 2,5 l

• AKM (magazine automático de bordas):

  • Magazine automático de bordas com controlo ótico para bordas de tiras em comprimentos fixos

• Tampagem:

  • 2 x 0,8 kW, n=12.000, 200 Hz; rotação automática 0°/5°; 2 lâminas de serra HM Ø140 x 3,2 x 16, z=34

• Fresagem de nivelamento:

  • 2 x 0,7 kW, n=12.000, 200 Hz; apalpação de um lado; 2 cabeças de lâmina indexáveis com ponta de carboneto HF70, Ø70 x 20 x 16, z=4

• Fresagem fina (bisel 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; apalpação de dupla face; 2 cabeças de fresa com pastilhas intercambiáveis de metal duro HF70, Ø70 x 20 x 16, z=4

• AWSR (raio R2-R5):

  • 2 conjuntos de troca rápida para fresa fina, 2 x 0,3 kW; 2 cabeças de fresa com pastilhas intercambiáveis de metal duro AR73 x 16 x 16, z=3, R2-R5

• AKF (fresagem em cópia):

  • Fresagem em cópia automatizada com dois fusos de trabalho separados para faces de extremidade e raios longitudinais; 2 x 0,37 kW, 12.000 rpm; ferramentas R1-R3

• Lâmina raspadora:

  • 2 x raspadores de metal duro, alimentação automática

• Raspador de superfície:

  • 2 x raspadores de metal duro, com dispositivo de ajuste fino

• Conjunto PU:

  • Dispositivo de pulverização de 5 vias (2 x agente de libertação, 1 x lubrificante, 2 x agente de limpeza), dispositivo de polimento fino com disco de tecido

• Limpeza de arestas:

  • 2 x 0,2 kW, n=2.800, 50 Hz, escovas oscilantes
