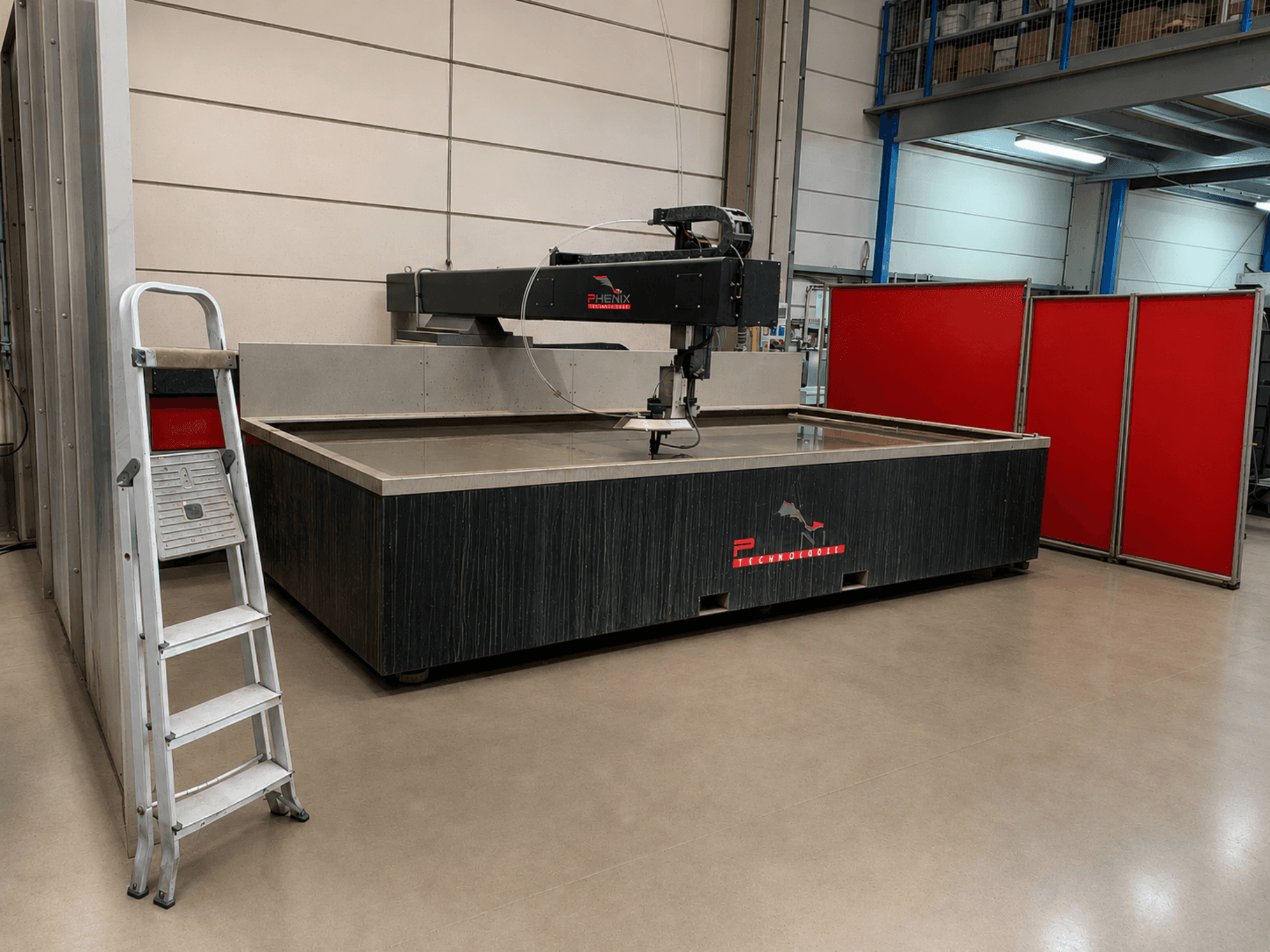

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Área de trabalho: 3 000 × 1 500 mm

• Processo de corte: Corte por jato de água pura e jato de água abrasivo

• Materiais adequados: Aço, aço inoxidável, alumínio, aço galvanizado e outros materiais

• Espessura máxima de corte: Até 70 mm (dependendo do material)

• Teste funcional: Possível antes da desmontagem

Máquina / Sistema de movimento

• Conceção em cantiléver (carregamento por 3 lados)

• Guias lineares com blocos de rolamentos de esferas

• Transmissão por parafuso de esferas

• Motores de eixo sem escovas com codificadores incrementais

• Lubrificação automática

• Eixos protegidos contra contaminação abrasiva

• Precisão de posicionamento: ±0,1 mm

• Repetibilidade: ±0,05 mm

• Depósito de água em aço inoxidável com transbordamento ajustável e válvula de drenagem rápida

• Grelhas de suporte galvanizadas

• Barreiras de luz de segurança e sistema de paragem de emergência

Cabeça de corte

• Cabeça de corte AccuStream

• Pressão máxima de funcionamento: 4 000 bar (conforme manual do MD JET)

• Diâmetro recomendado do bico: 0,10–0,30 mm

• Orifício de safira ou diamante

• Válvula hidráulica de abertura/fecho

• Configurações: corte com água pura ou com água abrasiva

Bomba de alta pressão

• Fabricante/Modelo: Hypertherm HyPrecision 75S

• Potência da bomba: 56 kW

• Pressão máxima de corte/de fábrica: 4 137 bar

• Pressão de perfuração de fábrica: 1 379 bar

• Caudal máximo de água de alta pressão: 5,7 L/min a 50 Hz / 6,1 L/min a 60 Hz

• Caudal de entrada da água de corte: 11,4 L/min

• Pressão de entrada da água de corte: 3–8 bar

• Dimensões da bomba (C × L × A): 1 930 × 1 016 × 1 422 mm

• Peso de funcionamento/transporte da bomba: 1 497 kg / 1 415 kg

• Alimentação elétrica: 400 V / 50 Hz

• Corrente nominal / Disjuntor principal: 103 A / 125 A

• Capacidade do depósito de fluido hidráulico: 151 L

• Fluido hidráulico: ISO VG 32 ou 46

• Temperatura máxima do fluido hidráulico: 54,4 °C

• Pressão hidráulica máxima: 217 bar

Equipamento adicional

• Sistema de abrasivo pressurizado:

  • Capacidade do funil de abrasivo: 200 L

  • Pressão do funil: 8 bar

  • Dimensões do depósito: 1 070 × 780 × 1 320 mm (conforme manual do MD JET)

  • Peso em vazio: 120 kg

  • Sistema automático de alimentação de abrasivo com monitorização de nível baixo

  • Transporte pneumático de abrasivo

  • Sistema integrado de dosagem/distribuição de abrasivo

• Opcional/disponível: Sistema de deteção da altura de corte em tempo real (conforme indicado, disponibilidade opcional)
