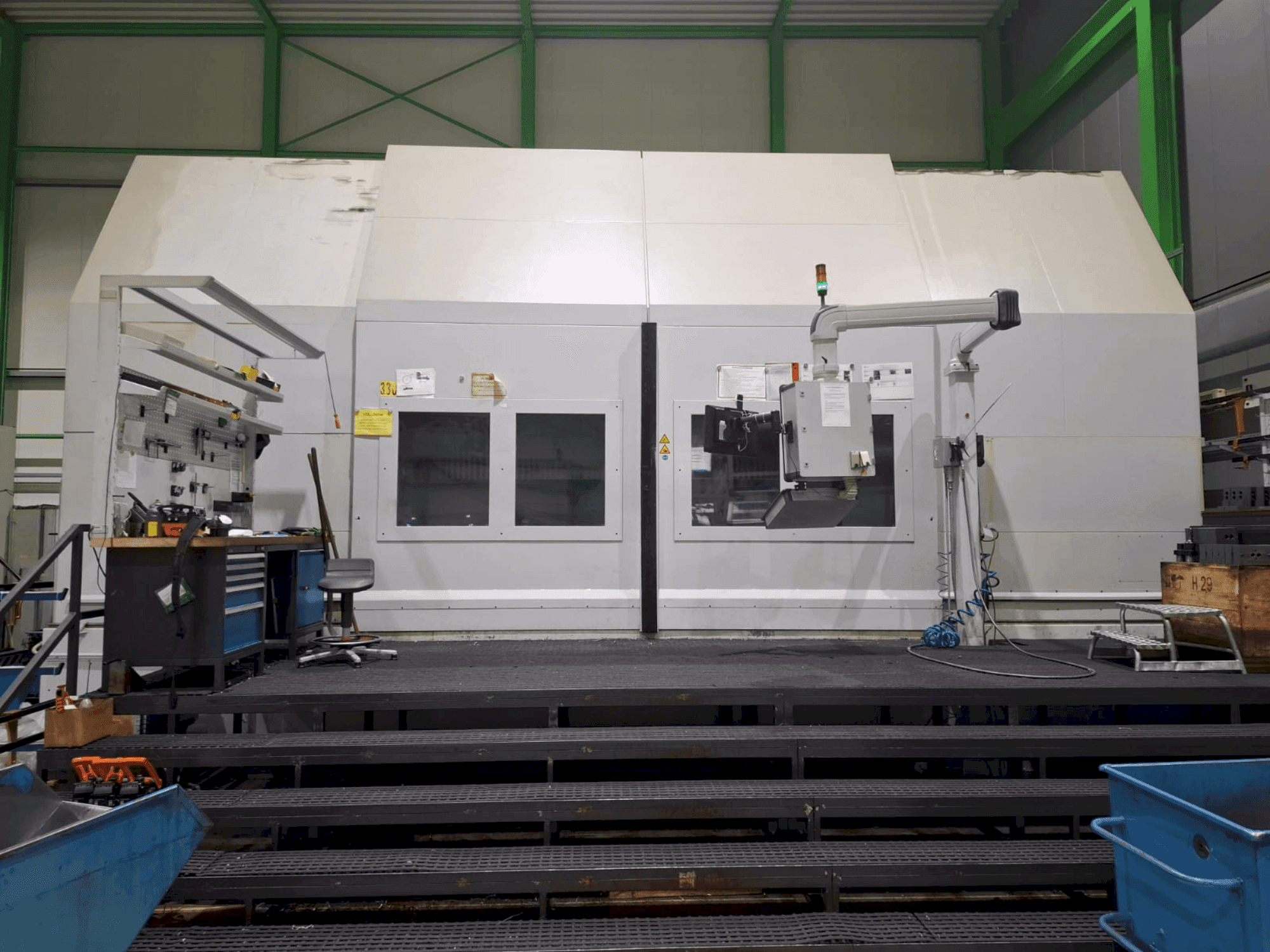

Pittler - PV4000DE-TUR-PIT-2018-00001

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Eixos: 5 / tipo: máquina de torneamento vertical com 1 fuso de torneamento, 2 porta-ferramentas em 2 carros transversais / máx. Diâmetro de giro: 3800 mm / capacidade de carga do fuso (mandril + peça de trabalho): 35000 kg / nível de ruído: ≤80 db(a) de acordo com a norma en 12478
  • - Curso do eixo x1: 2800 mm / curso do eixo x2: 3200 mm / curso do eixo z: 1000 mm / velocidade de deslocação rápida: x: 32 m/min, z: 20 m/min / força de avanço: 22 kn (x e z) / guias: guias lineares de rolos sem folga / sistema de medição de posição: linear
  • - Tipo: siemens sinumerik 840 d sl / memória nc: 10 mb / interface de utilizador: hmi operate, op019 com ecrã a cores de 19" / opção de software: programsync / interface de rede: ethernet, opção dnc / serviço remoto: via teamviewer, teleservice para plc & nc
  • - Motor: motor assíncrono arrefecido a líquido com controlo orientado para o campo / máx. Velocidade: 100 rpm / binário: 67000 nm a 40% do ciclo de funcionamento / potência de acionamento: 200 kw a 100% do ciclo de funcionamento / rolamento: rolamento axial de esferas de precisão, Ø 1400 mm / flange do fuso: Ø 1900 mm / caraterísticas: proteção contra colisão, ajuda ao alinhamento, arrefecimento a água
  • - Sistema de ferramentas: capto c8 / 20 porta-ferramentas com alimentação direta de refrigeração / porta-ferramentas duplo (mfu): para tornear e furar, velocidade até 6000 rpm, binário: 120 nm (100% do ciclo de trabalho), eixo b: posicionamento angular contínuo / armazém de ferramentas (esquerda): 25 posições (tipo corrente), máx. Diâmetro: 150 mm, comprimento: 400 mm, peso: 20 kg / magazine de ferramentas (direita): 41 posições (para cabeça mfu)
  • - Unidade hidráulica: com válvula proporcional, pressão de aperto selecionável / volante eletrónico: siemens ht2 / siemens safety integrated: movimentos do carro e do fuso com a porta aberta / sonda de medição: precisão ≤5 µm, sem fios, substituível por ferramenta / filtro de ar: uas smog hog sh-m20 225 / t tr e, 1. 5 kw, 4000 m³/h / porta automática de duas peças para a área de trabalho / área de trabalho acessível: com placa de rodagem
  • - Sistema de refrigeração: 6 bar, 80 l/min / filtro de banda de papel: knoll kf150/1550, 150 l/min, filtragem ~60 µm, depósito de 1550 l / bomba de alta pressão: 70 bar, controlada por frequência (alimentação paralela possível) / refrigerador de imersão: instalado no tanque do filtro / escumadeira de correia de óleo: friess tipo 1u / transportador de aparas: knoll, tipo de correia articulada, altura de descarga 1150 mm
  • - Mandril compensador de 12 maxilas röhm (kfg 3500/3/6/12), Ø 3500 mm, altura 500 mm / cilindro em tandem com distribuidor de óleo e sistema de medição / curso da maxila: 55 mm / compensação por mordente: ±6 mm / curso do pistão: 120 mm / max. Pressão de aperto: 60 bar / força de aperto total: 10-200 kn / máx. Velocidade: 100 rpm / peso do mandril: ~30000 kg
