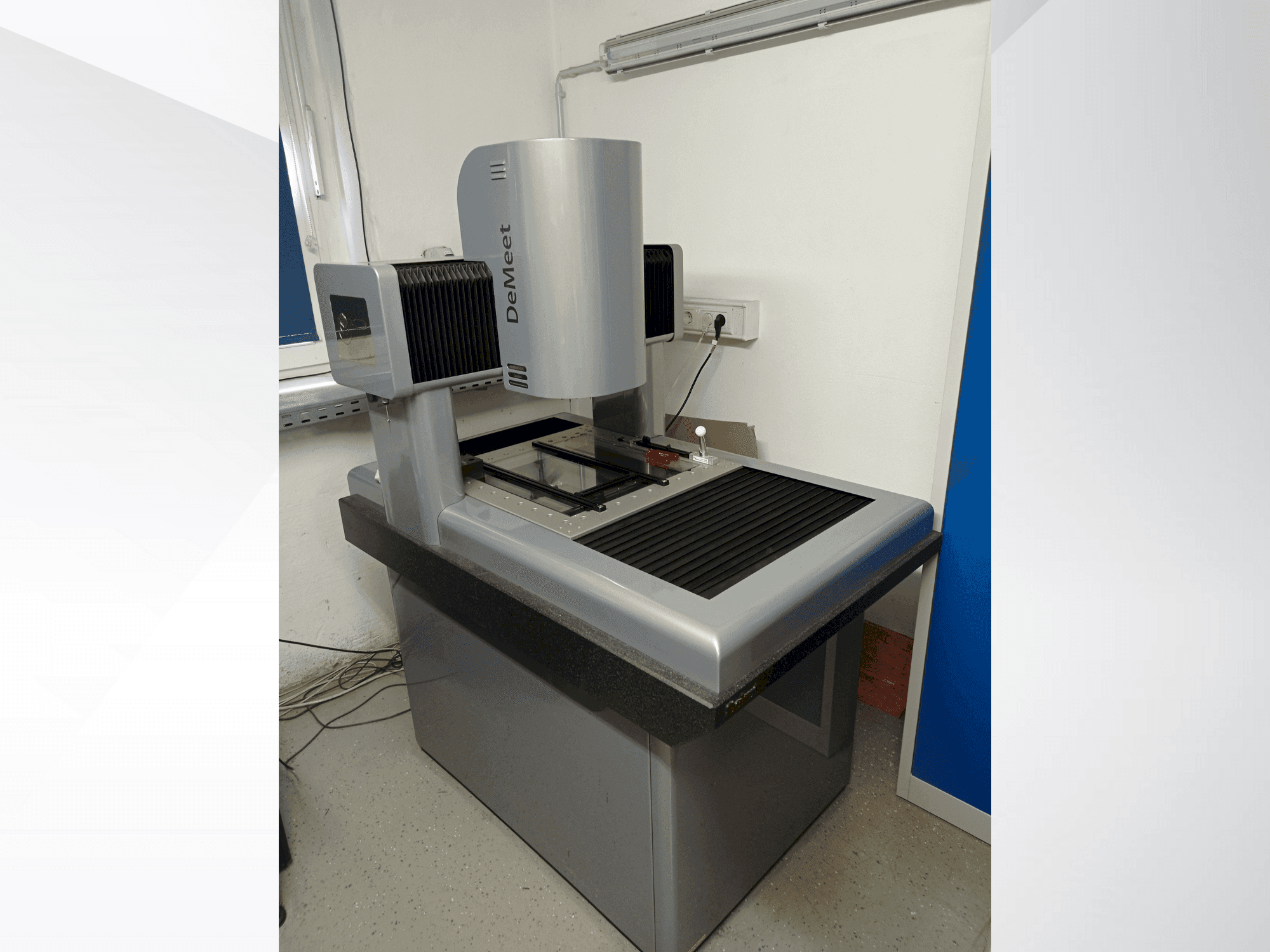

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mesa de medição (mm): x560, y584

- Carga máxima da mesa de medição (kg): 50

- Sistema de vídeo: Câmara DeMeet com sensor Sony

- Opções de lentes telecêntricas:

- Nikon: 3,0x (opções: 1,0x, 5,0x, 10,0x)

- Leica-Design: 2,0x (Opções: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (Opções: 1,0x, 5,0x, 10,0x)

- Iluminação anelar: 3 anéis, 16 segmentos, 48 células (ajustável)

- Luz transmitida e coaxial: ajustável

- Sistema de sonda de contacto: Renishaw TP20 (versão combinada)

- Construção: Ponte fixa com placa de base em granito DIN 876/00

- Estrutura: Ferro fundido com tensão extremamente baixa, retificado na superfície

- Material da mesa de medição: aço niquelado, de baixa tensão

- Guias lineares: Guias lineares THK

- Codificador linear: Codificador linear Renishaw TONiC

- Sistema de acionamento: servomotores de corrente contínua Faulhaber

- Controlo/Operação: Joystick motorizado / CNC

- Âmbito de medição: X = 400 mm, Y = 400 mm, Z = 200 mm

- Dimensões da mesa de medição: X = 560 mm, Y = 584 mm

- Capacidade máxima de carga da mesa: 50 kg

- Dimensões da máquina (L x C x A): 870 mm x 1245 mm x 1580 mm

- Peso da máquina: 700 kg

- Resolução: 0,1 µm

- Velocidade máxima de deslocamento: X/Y = 250 mm/s, Z = 55 mm/s

- Aceleração máxima: X/Y/Z = 500 mm/s²

- Precisão padrão (L em mm):

- Execução por vídeo: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Execução combinada: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Alta precisão (L em mm):

- Execução por vídeo: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Execução combinada: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Precisão opcional (L em mm):

- Execução por vídeo: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Execução combinada: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Tensão de alimentação: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Consumo de energia: 400 VA

- Intervalo de temperatura de funcionamento: 15 °C a 35 °C

- Temperatura nominal de medição: 20 °C ± 0,5 °C

- Intervalo de humidade relativa: 40 % - 70 % (sem condensação)
