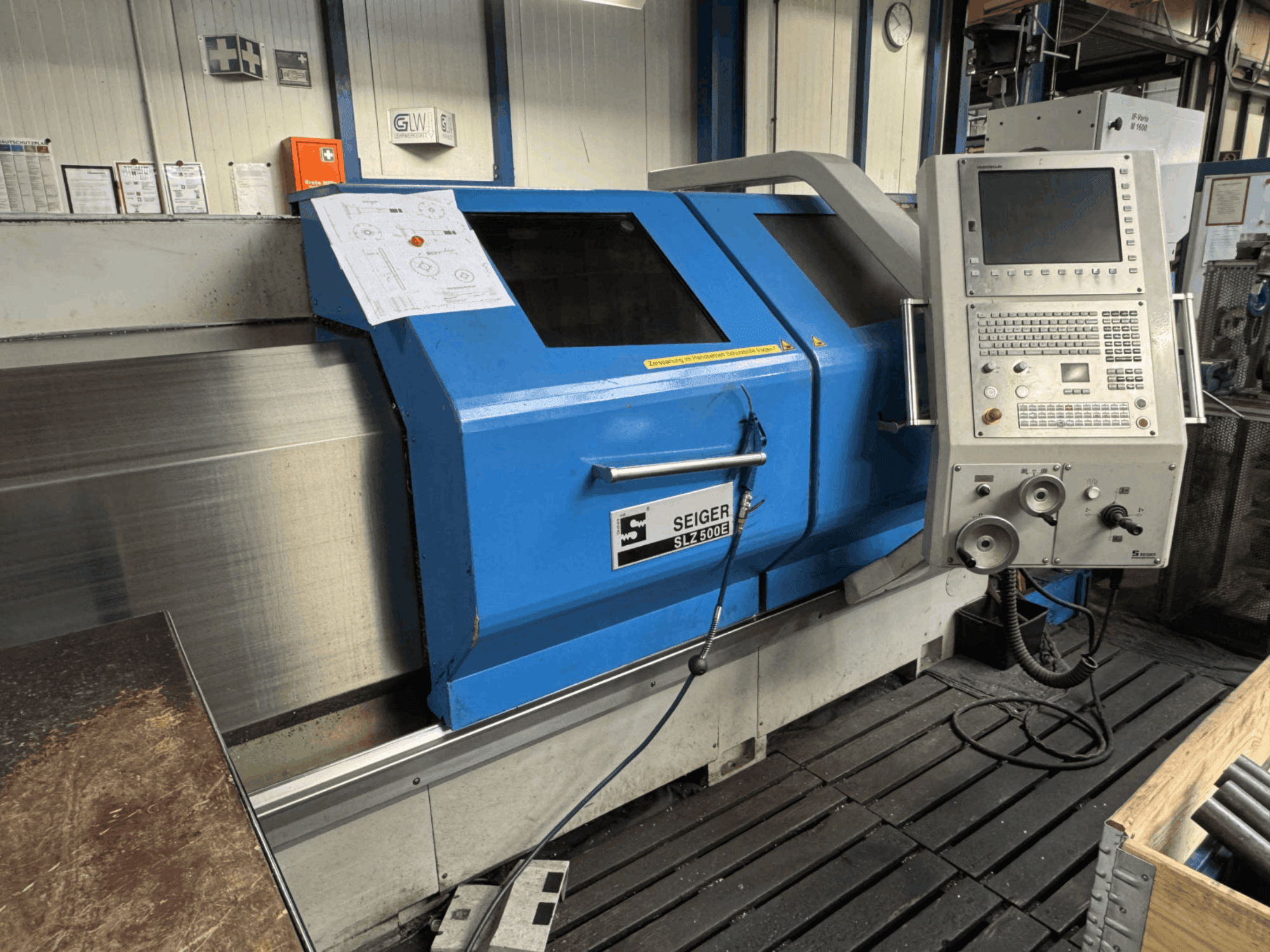

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Velocidade do fuso: 1 - 3 000 RPM (Fase 1: 1 - 750 RPM, Fase 2: 1 - 3 000 RPM)

- Potência do fuso (100/60 % ED): 20 / 25 kW

- Tamanho do cone: DIN 55027 tamanho 8 (ponta do fuso principal) / MT 5 (tubo do contraponto)

- Estações de ferramentas: torreta de discos Sauter de 8 estações + porta-ferramentas de troca rápida Parat de 4 vias, tamanho 3

- Refrigeração através do fuso: Não

- Contra-fuso: Não

- Diâmetro máximo da barra: 78 mm (através do mandril Schunk) / 93 mm (furo do fuso)

- Diâmetro máximo da peça: 500 mm (diâmetro de giro sobre a base) / 280 mm (diâmetro de giro sobre o carro transversal)

- Peso máximo da ferramenta: Sem informação

- Ferramentas motorizadas: Sim (torre de discos Sauter de 8 posições para ferramentas motorizadas, eixo VDI D=30 mm com servomotor digital)

- Precisão de posicionamento: De acordo com a norma DIN 8605

- Curso do eixo X: 260 mm

- Curso do eixo Z: 1500 mm (distância entre eixos)

- Especificação do eixo C: Engate pneumático com motor digital e transmissão por engrenagens no fuso principal (velocidade do fuso até 15 rpm, binário de cerca de 420 Nm)

- Largura da base: 350 mm

- Secção transversal da ferramenta de torneamento (A x L): 25 x 25 mm

- Diâmetro do fuso no rolamento dianteiro: 130 mm

- Cônico interior do fuso principal: métrico 100

- Binário máximo do fuso: aprox. 1400 Nm

- Força de avanço no eixo Z: 10 000 N

- Força de avanço no eixo X: 7 000 N

- Intervalo de avanço (longitudinal/planar): 0,001 - 6 000 mm/rev

- Velocidade de deslocamento rápido nos eixos X/Z: 10 / 7 m/min

- Diâmetro da caneta do contraponto: 90 mm

- Curso do cano do contraponto: 180 mm

- Peso máximo da peça (entre centros): 1 000 kg (1 250 kg com apoio fixo)

- Peso máximo da peça (suspensa no mandril): 300 kg (a uma distância de 200 mm do centro de gravidade)

- Tensão de funcionamento: 400 V / 50 Hz

- Tensão de controlo: 24 V CC

- Carga conectada: 41 kVA

- Corrente nominal: 60 A

- Fusível principal: 63 A

- Equipamento adicional:

- Parede de proteção contra aparas, 2 portas de segurança deslizantes com janelas, iluminação da máquina, porta-ferramentas de troca rápida tamanho C, dispositivo de refrigeração, centro motorizado MT 5, conjunto de ferramentas do operador, escala linear no eixo X, embraiagem de segurança nos eixos X e Z

- Transportador de aparas: altura de descarga de 1000 mm, comprimento de 535 mm, inclinação de 60 graus, alimentação contínua, capacidade de aprox. 250 dm³/h, velocidade de aprox. 2 m/min

- Caixa de velocidades planetária de duas velocidades: Artigo 6054375, com mudança automática, flangeada no motor do fuso principal

- Suporte de troca rápida de torreta de 4 posições Parat: Tamanho 3, de comando manual, montado num sistema de fixação de ponto zero

- Torre de discos Sauter de 8 estações para ferramentas acionadas: eixo VDI D=30 mm com servomotor digital, montada atrás do centro de torneamento

- Bloco de mandrilagem: com retentor VDI 50 e alimentação interna de líquido de arrefecimento, montado no sistema de fixação de ponto zero à frente do centro de torneamento

- Sistema de fixação de ponto zero: parte da base montada no carro transversal

- Unidade de fixação hidráulica oca: Schunk ROTA THW mais mandril de 3 garras com D = 315 mm, com montagem DIN 55027 tamanho 8 e passagem de furo de 78 mm

- Bomba de arrefecimento reforçada: (2,5 bar a 40 L/min, máx. 5,4 bar a 8 L/min) controlada através de um inversor de frequência e de um potenciómetro

- Pistola de pulverização manual: ligada à unidade de refrigeração

- Extensão da estrutura: extensão fechada do lado do contraponto com porta pivotante

- Acionador do contraponto: Artigo 6061611, montado na corrediça da base para deslocar o contraponto

- Elementos de montagem da máquina: Artigo 6054102, 10 pés de apoio com parafusos e buchas

- Unidade de extração instalada: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (Modelo M 1600, ano de fabrico 04-2020, peso 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
