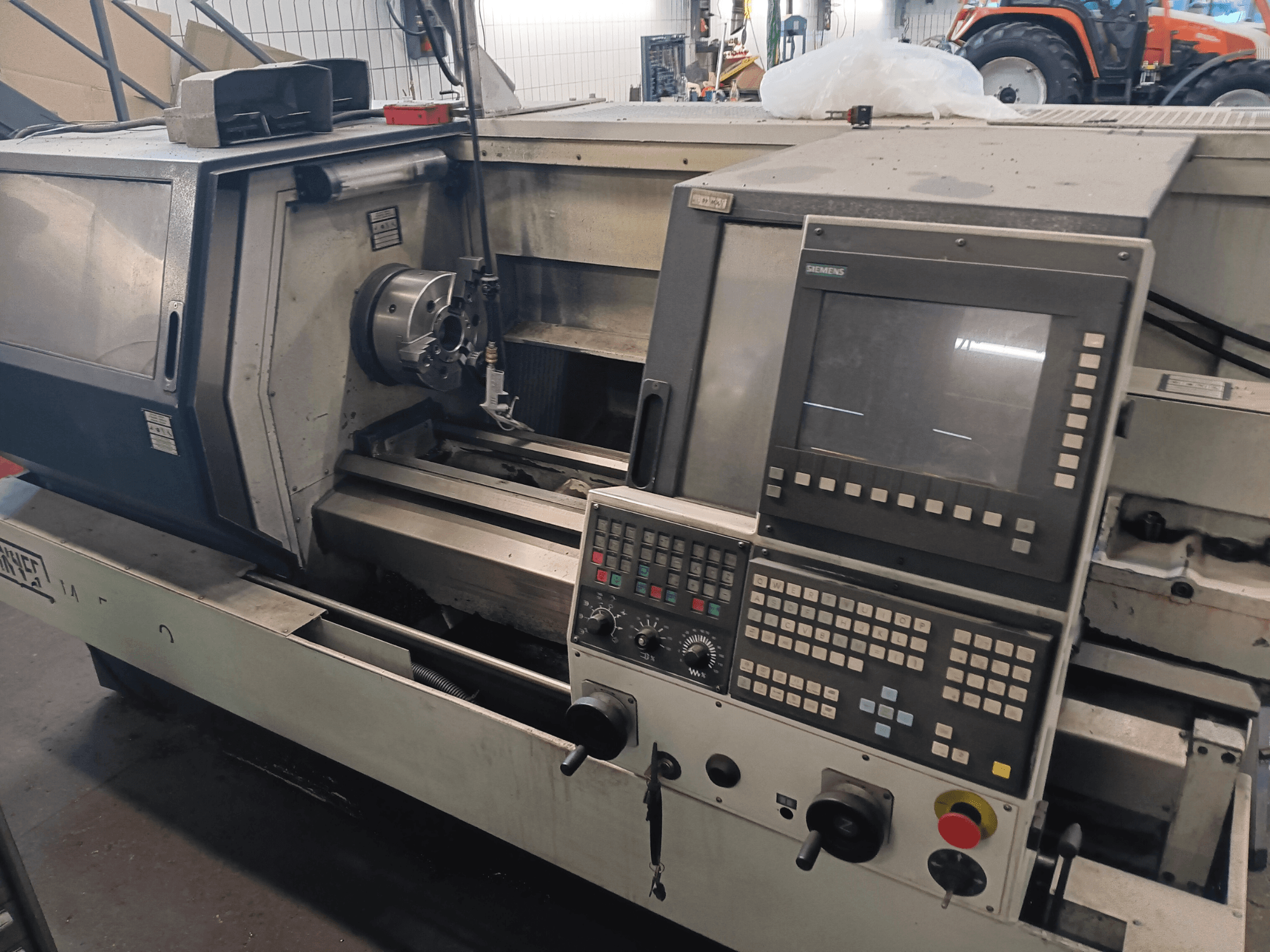

Esta SPINNER MT 500/1000 AT de 3 eixos foi fabricada em 2000. Apresenta um curso do eixo X de 210 mm e um curso do eixo Z de 930 mm. A máquina inclui uma mesa robusta de 520 x 900 mm com uma capacidade de carga de 400 kg. Se pretende obter capacidades de maquinação de alta qualidade, considere a máquina SPINNER MT 500/1000 AT que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: SPINNER
- ano: 2000
- MODELO: MT 500/1000 AT
- horas de produção: 27218
- tipo de aplicação: Tornear
- Localização: Alemanha
- tipo de máquina: Tornos horizontais
- marca da unidade de controlo: HEIDENHAIN
Informação Técnica - SPINNER MT 500/1000 AT
Unidade de Controlo
- Marca do controlo: HEIDENHAIN
- Modelo do controlo: TNC 410/426
Dimensões
- Peso da máquina: 2300 kg
Movimento
- Eixo C: 360°
- Número de eixos: 3
- Percurso do eixo X: 210 mm
- Percurso do eixo Z: 930 mm
Especificação Técnica
- Fuso contrário: Não
- Ferramentas acionadas: Não
- Precisão de posicionamento: 3 µm
- Velocidade do fuso: 3600 RPM
- Tamanho do cone: SK 40
Informações adicionais
Máquina/Mecânico MT500-1000
Curso do eixo X: 210 mm
Curso do eixo Z (suporte Multifix + mandril manual): 930 mm
Curso do eixo Z (suporte Multifix + mandril hidráulico): 930 mm
Curso do eixo Z (torreta + mandril manual): 930 mm
Curso do eixo Z (Torreta + mandril hidr.): 930 mm
Curso do eixo C: 360 graus
Distância do fuso 45 mm com mandril hidráulico: 3600 rpm
Folga do fuso 57 mm com bucha manual: 3600 rpm
Sistema de ferramentas Suporte de troca rápida Haase: 1 unidade de ferramenta
Sistema de ferramentas Torre VDI 30: 12 unidades de ferramentas
Passo do fuso de esferas em X: 5 mm
Passo do fuso de esferas em Z: 10 mm
Deslocação rápida X: 15000 mm/min
Deslocação rápida Z: 20000 mm/min
Avanço X + Z: 0-4000 mm/min
Força de alimentação no eixo X: 1382 daN
Força de alimentação do eixo Z: 609 daN
Força de tração do cilindro de aperto oco: 145 daN/bar
Mandril manual Ø 200mm: 3 mordentes
Mandril hidráulico Ø 210mm: 3 mordentes
Volume do depósito de líquido de refrigeração: 75 l
Caudal da bomba de refrigeração: 30 l/min
Pressão da bomba de refrigeração: 1,4 bar
Dispersão máxima de posicionamento: 3 µm
Folga máx.: 2 µm
Incerteza de posicionamento: 2 µm
Erro máximo de circularidade na peça de trabalho: <= 1,5 µm
Desvio máximo de planeza: <= 1,5 µm
Mandril do cabeçote móvel Ø: 80 mm
Curso da fresa do cabeçote móvel: 120 mm
Montagem do cone Morse: MT 4
Pressão de contacto da fresa: 27,75 daN/bar
Comprimento x Largura x Altura: 2,7 x 1,6 x 1,8 m
Área de instalação: 4.3 m2
Peso: 2300 kg
Sistema de controlo: Siemens 810D
Tensão de funcionamento: 400 V
Frequência de rede: 50/60 Hz
Tensão de controlo: 24 DC
Carga ligada: 16 KW
Ligação eléctrica: TN / TT / IT
Funcionamento do fuso S1/S6: 9/11 KW
Motores de avanço X/Z: 3,5 KW
Componentes hidráulicos: Parker
Válvulas de controlo: ISO1
Quantidade de enchimento de lubrificação por névoa de óleo: 50 ml
Pressão máxima de funcionamento: 30 bar
Pressão de funcionamento mínima: 6 bar
Binário máximo do fuso: 115/153 Nm
Unidade de controlo: Siemens (visível na interface)
Equipamento adicional
Fuso Benz de alta velocidade (até 25.000 rpm)
Torno
Mandris
Fresas
Placas
Suportes para machos
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
