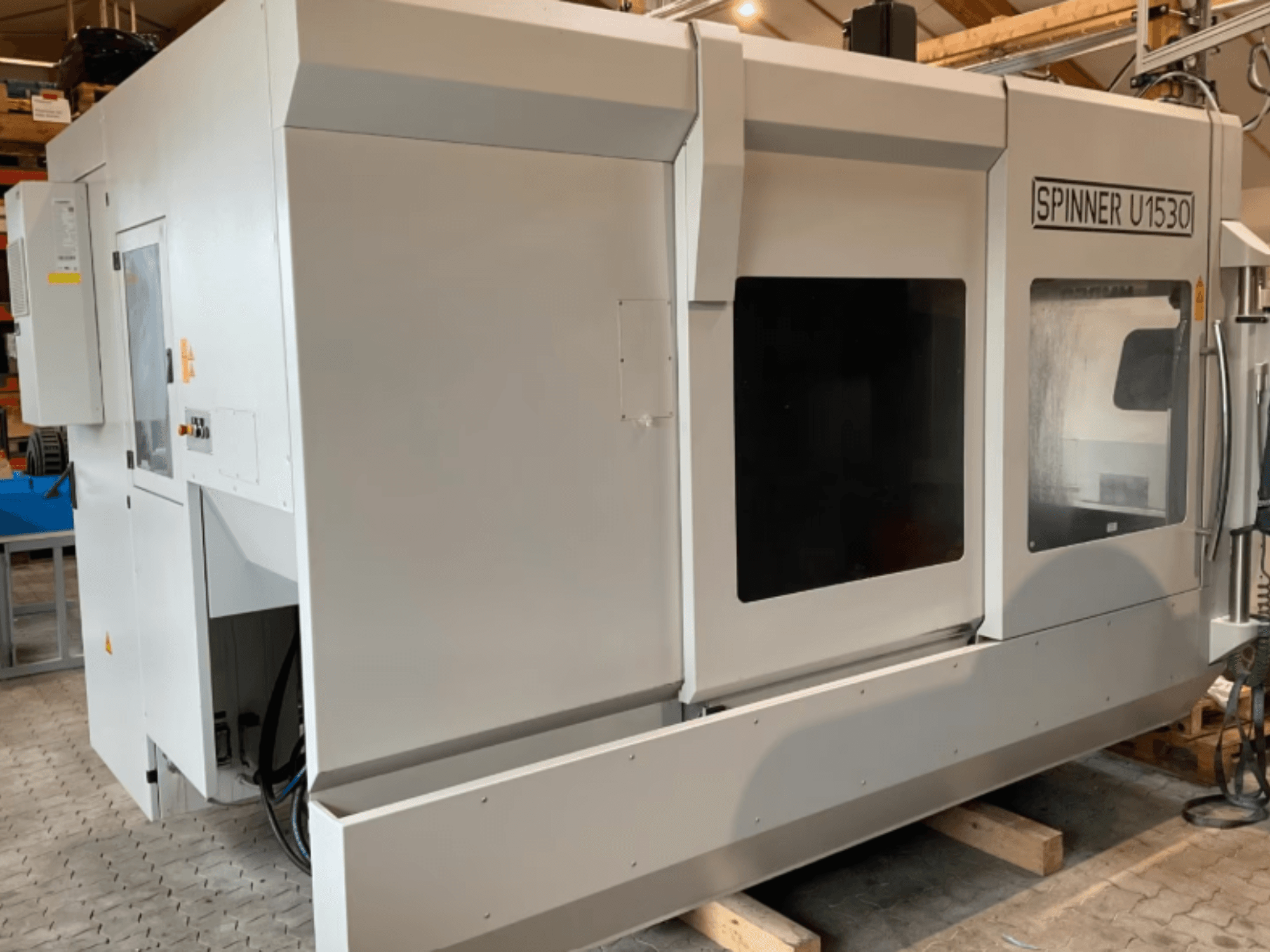

SPINNER - U5-1530DE-MIL-SPI-2021-00001

- Número de eixos: 5 eixos simultâneos

- Configuração da mesa: Secção de mesa rígida fixa (Starrtisch U-1530) combinada com uma mesa rotativa/inclinável de 2 eixos (SPRT650 / Versão T)

- Velocidade do fuso: até 12 000 rpm (opção de fuso avançado)

- Cônico do fuso: SK40

- Capacidade do armazém de ferramentas: 54 posições

- Potência de curto-circuito da rede (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul em kW)

- Carga conectada: 26 kVA

- Tensão nominal: 3~ 400 V + N + PE

- Corrente nominal do dispositivo de proteção (In): 50 A

- Corrente nominal de funcionamento (Ib): 42 A

- Frequência da rede: 50 / 60 Hz

- Tipo de rede, tipo de ligação: TN-Netz (5 fios) com ponto neutro ligado à terra e submetível a carga

- Disjuntor de corrente residual (RCCB): Sem FI-Schalter (recomendado)

- Sistema de controlo: SIEMENS 840D-SPIOS V1 (plataforma SINUMERIK 840D sl sl SPIOS V2)

- Sistema de medição: escalas lineares X/Y/Z (U-1530 Advanced) emparelhadas com um sensor de contacto 3D BLUM para peças de trabalho e sistema de medição dos eixos B/C

- Refrigeração através do fuso (IKZ): Sim, com uma unidade CTS de alta pressão e um depósito de alta pressão (BAZ 70 bar)

- Travagem dos eixos rotativos: Travões hidráulicos nos eixos B + C com passagem de união rotativa de 2 vias (70/7 bar)

- Intervalo de temperatura ambiente: 15 °C < T < 35 °C

- Humidade relativa: <= 70% a 20 °C

- Peso total da máquina: ~10 500 kg (máquina base) + ~377 kg (transportador de aparas) + 170 litros de volume de líquido de arrefecimento

- Primeira língua: alemão

- Segunda língua: Inglês

- Terminal de controlo portátil multifuncional: Incluído

- Shopmill: Incluído

- Eixo rotativo de maquinagem de 4 eixos: Incluído

- Simulação 3D: Incluída

- Reconhecimento do material restante: Incluído

- Gravação simultânea da usinagem: Incluído

- Funções de desligamento automático: Incluídas

- Medição cinemática: Incluída

- Superfície avançada: Incluída

- Interpolação spline: Incluída

- Memória adicional de 2 GB: Incluída

- Funções do sistema de sonda de contacto: Incluídas

- Sistema de refrigeração + transportador de chips U1530: Incluído

- Ar de sopro na cabeça do fuso: Incluído

- Ar comprimido através do fuso de fresagem: Incluído

- Pistola de enxaguamento: Incluída

- Porta do robô, direita: Incluída

- Base de interface UNIROB-V2021: Incluída

- Documentação digital: em alemão

- Olhais para descarga por grua: Incluídos

- Pintura padrão: Incluída

- Execução elétrica: EUROPA-ST

- Pressão hidráulica do sistema: 68 bar

- Pressão hidráulica de fixação (4.º/5.º eixo): 35 bar

- Pressão de funcionamento pneumática: 6 bar

- Consumo de ar comprimido: 180 litros normais/min

- Emissão máxima de ruído: 73 dB(A) em funcionamento normal
