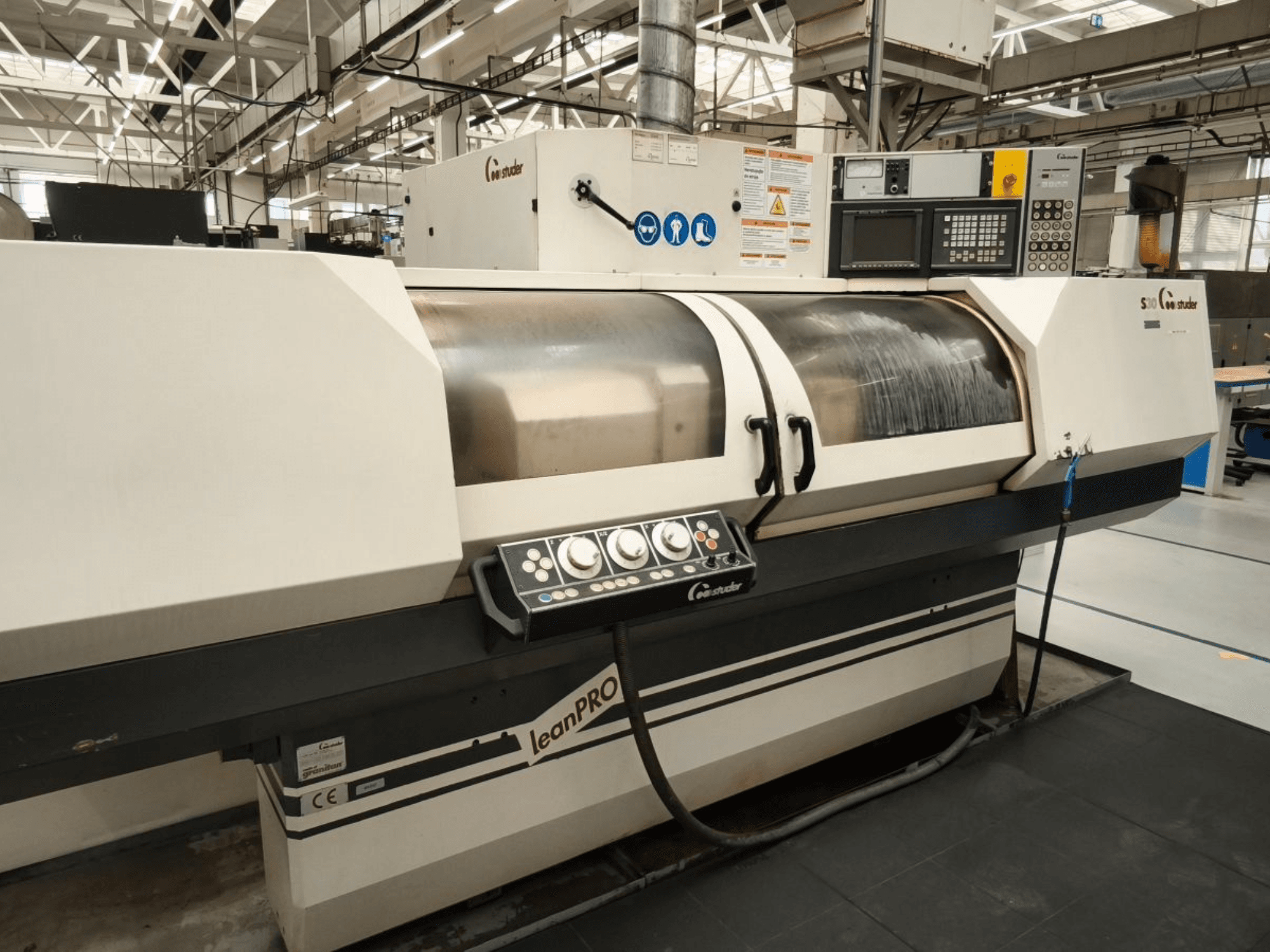

STUDER - S30 LEAN PROCZ-GRI-STU-1999-00002

ESPECIFICAÇÕES TÉCNICAS:

- Altura do centro: 175 mm (6,9") - Distância do centro: 1000 mm (39,4")

- Deslizamento longitudinal Curso máximo: 1050 mm (41.4")

- Velocidade do carro longitudinal (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Corrediça longitudinal Resolução: 0,0001 mm (.000.004")

- Rotação máxima da mesa (distância entre centros 1000): 8,5 graus

- Deslizamento do cabeçote móvel Curso máximo: 275 mm (10,8")

- Velocidade da corrediça da cabeça de roda (vt): 0,0001 - 10.000 mm/min (394 ipm)

- Resolução do carro da roda: 0,0001 mm (.000.004")

- Peso máximo da peça de trabalho entre centros: 130 kg (286 lbs)

- Momento de carga máximo (Mmax): 160 Nm (116 ft lbs)

- Cabeça de trabalho: Não giratória, rolamento de rolos, AC-Servodrive - Opção de cabeça de trabalho: Adaptador Camlock - Cone de encaixe do cabeçote móvel: Morse 3 - Curso do cabeçote móvel do tambor: 35 mm (1.37")

- Unidade de controlo: Fanuc Série 16 (processadores de 32 bits, programação ISO e de pictogramas)

- Variantes da cabeça de roda: Cabeça de roda de torre U esquerda 400x80 mm Cabeça de roda de torre U esquerda 500x80 mm Rebolo direito 400x40 mm Rebolo direito 250x25 mm

- Acessório de retificação interna: Para fusos acionados por correia Ø100 mm - Comprimento máximo de retificação (Ls): SPW + b - 80 mm - Diâmetro máx. com mandril de três mandíbulas (ØF): 129 mm - Diâmetro máx. com mandril fechado (ØL): 140 mm

Horas: 47.550

Estado de conservação: Bem conservada

*O eixo de moagem interna não esteve em funcionamento durante muito tempo porque foi desligado devido a uma falha no conversor de frequência.
