Weiler - E50x2000DE-TUR-WEI-2008-00001

• Sistema de controlo: Weiler D3 com Siemens Sinumerik 810D

• Distância do centro: 2000 mm

• Altura do centro: 280 mm

• Balanço sobre a cama: 570 mm

• Deslocação sobre a corrediça transversal: 340 mm

• Curso do carro transversal: 340 mm

• Comprimento da guia do carro da cama: 560 mm

• Cabeça do fuso: DIN 55025, tamanho 8

• Furo do fuso: 83 mm

• Cone interno do fuso principal: Métrico 90

• Potência do acionamento principal: 20 kW (60% do ciclo de trabalho); 17 kW (100% do ciclo de trabalho)

• Binário máximo do fuso: 1600 Nm

• Gama de velocidades:

  • Estágio de engrenagem 1: 1-625 rpm

  • Estágio de engrenagem 2: 4-2500 rpm

• Diâmetro da fresa do cabeçote móvel: 80 mm

• Curso da fresa do cabeçote móvel: 200 mm

• Cone da fresa do cabeçote móvel: Cone Morse 5

• Sistema de porta-ferramentas: Multifix tamanho C ou Parat tamanho 3

• Disponibilidade: máquina disponível em breve

• Revisão: será objeto de uma revisão completa em 2026

  • Endurecimento e retificação de todas as guias da mesa; retificação das guias do cabeçote móvel

  • Revisão completa do conjunto da mesa e do carro transversal (retificação/raspagem de todas as guias)

  • Renovação do revestimento deslizante do carro da mesa

  • Renovação ou revestimento dos rasgos de chaveta e das guias inferiores

  • Instalação de um sistema de ferramentas numa consola (Multifix C ou Parat Gr.3)

  • Revisão do conjunto completo da caixa do fuso

  • Retificação do fuso principal (cone interno/externo e face)

  • Renovação dos rolamentos do fuso principal

  • Renovação do acionamento do fuso de esferas do eixo X, incluindo rolamentos

  • Renovação do acionamento do fuso de esferas do eixo Z, incluindo rolamentos

  • Revisão da bucha e do furo do cabeçote móvel; substituição do fuso e da porca

  • Renovação de todos os limpa-guias

  • Substituição de todas as correias de acionamento

  • Limpeza e teste do motor do fuso principal

  • Revisão dos dispositivos de segurança existentes

  • Substituição de interruptores rotativos, basculantes e de fim de curso com defeito

  • Substituição dos codificadores do fuso e do volante

  • Limpeza e controlo da unidade central de lubrificação

  • Substituição de cabos móveis e mangueiras de refrigeração na área de trabalho/para o monitor

  • Substituição do teclado de membrana (monitor)

  • Renovação das correntes de energia

  • Pintura em cores padrão (textura padrão)

  • Teste DGUV e de alta tensão com relatório de teste

  • Salvaguarda de dados dos parâmetros/software da máquina

  • Teste de aceitação geométrica de acordo com a norma DIN 8605

Equipamento adicional

• Transportador de aparas: unidade usada incluída

• Acessório opcional: transportador de aparas adicional disponível

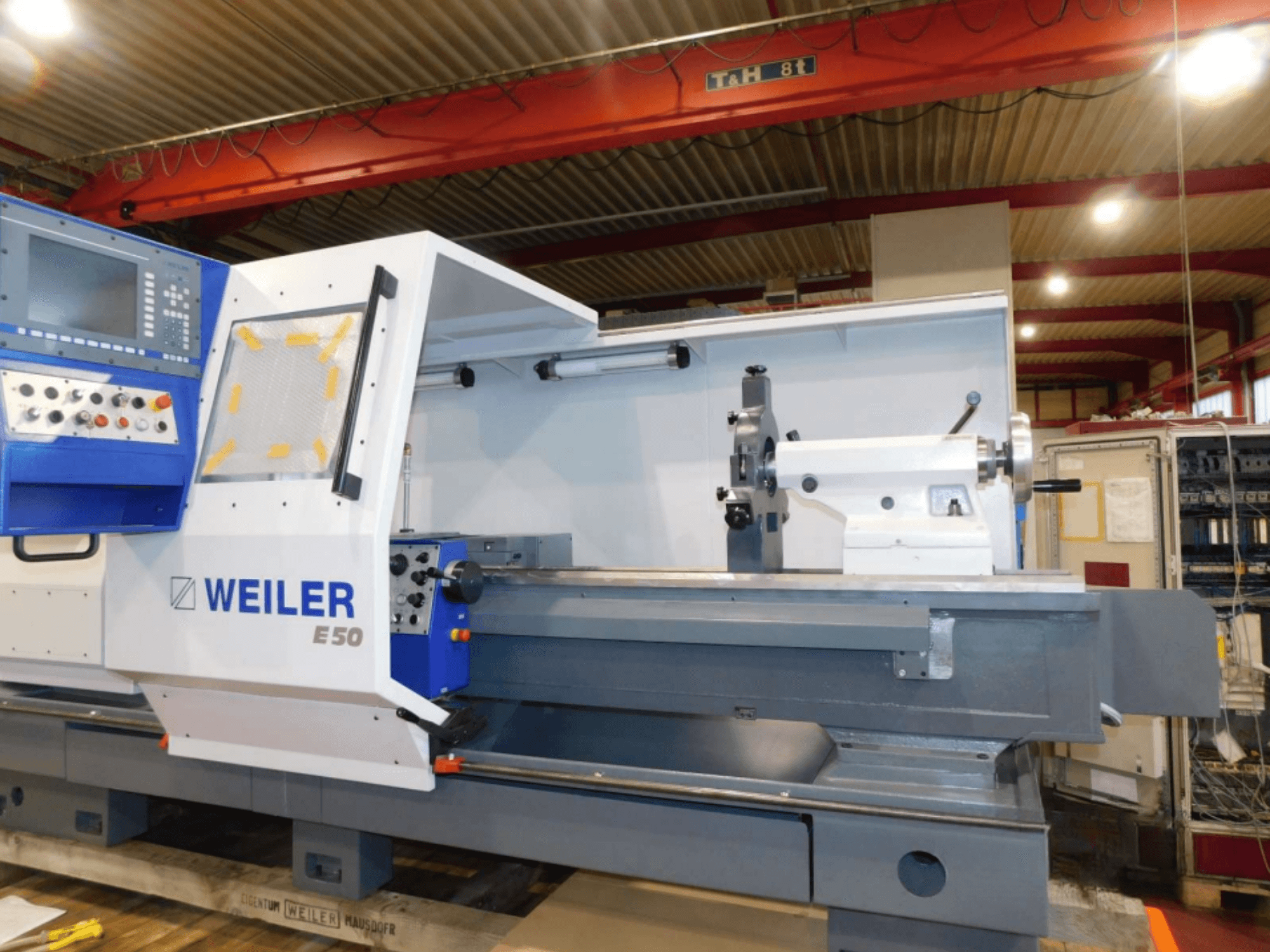

A máquina será objeto de uma revisão em julho. As imagens são apenas uma referência do seu aspeto.
