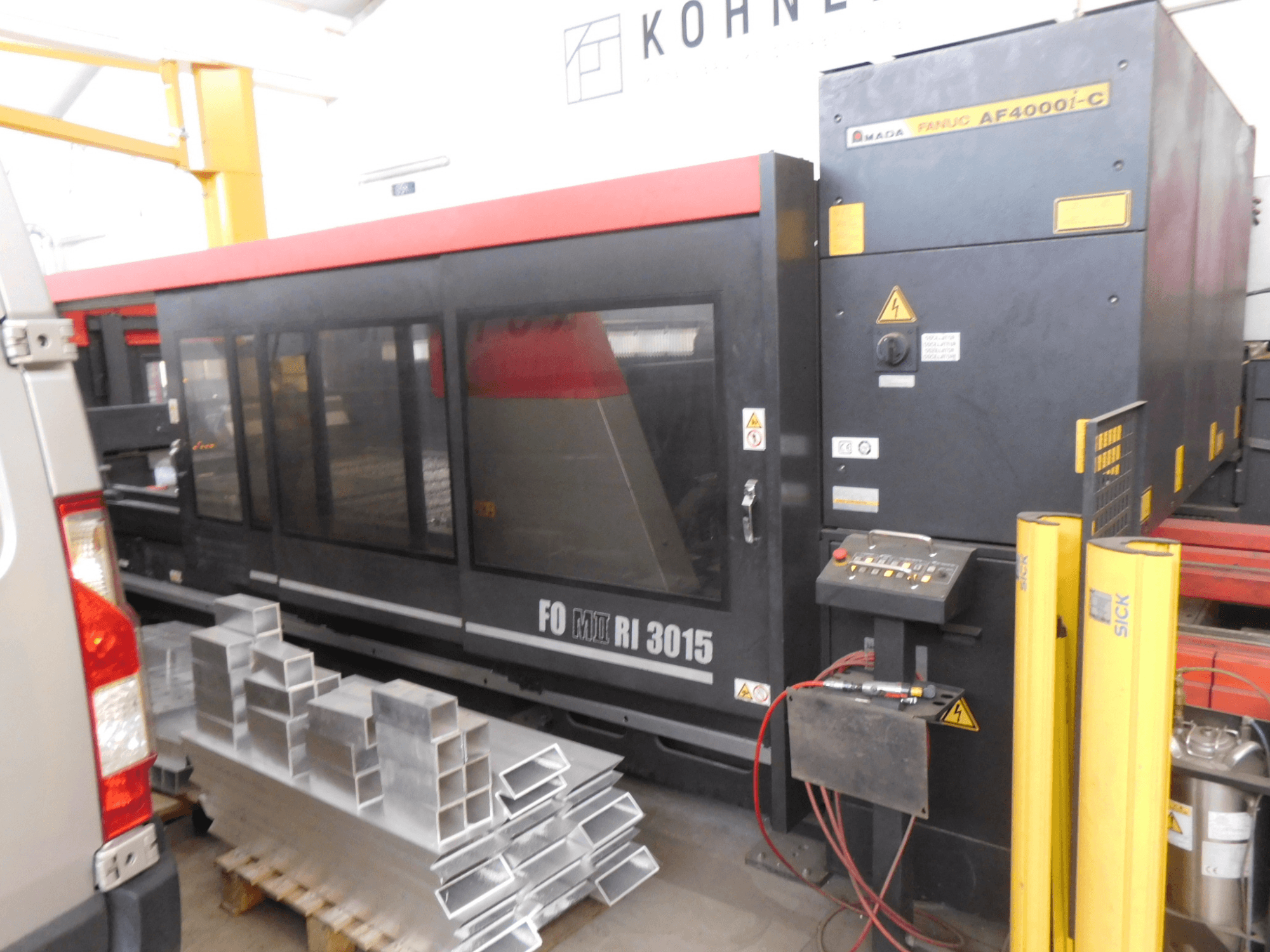

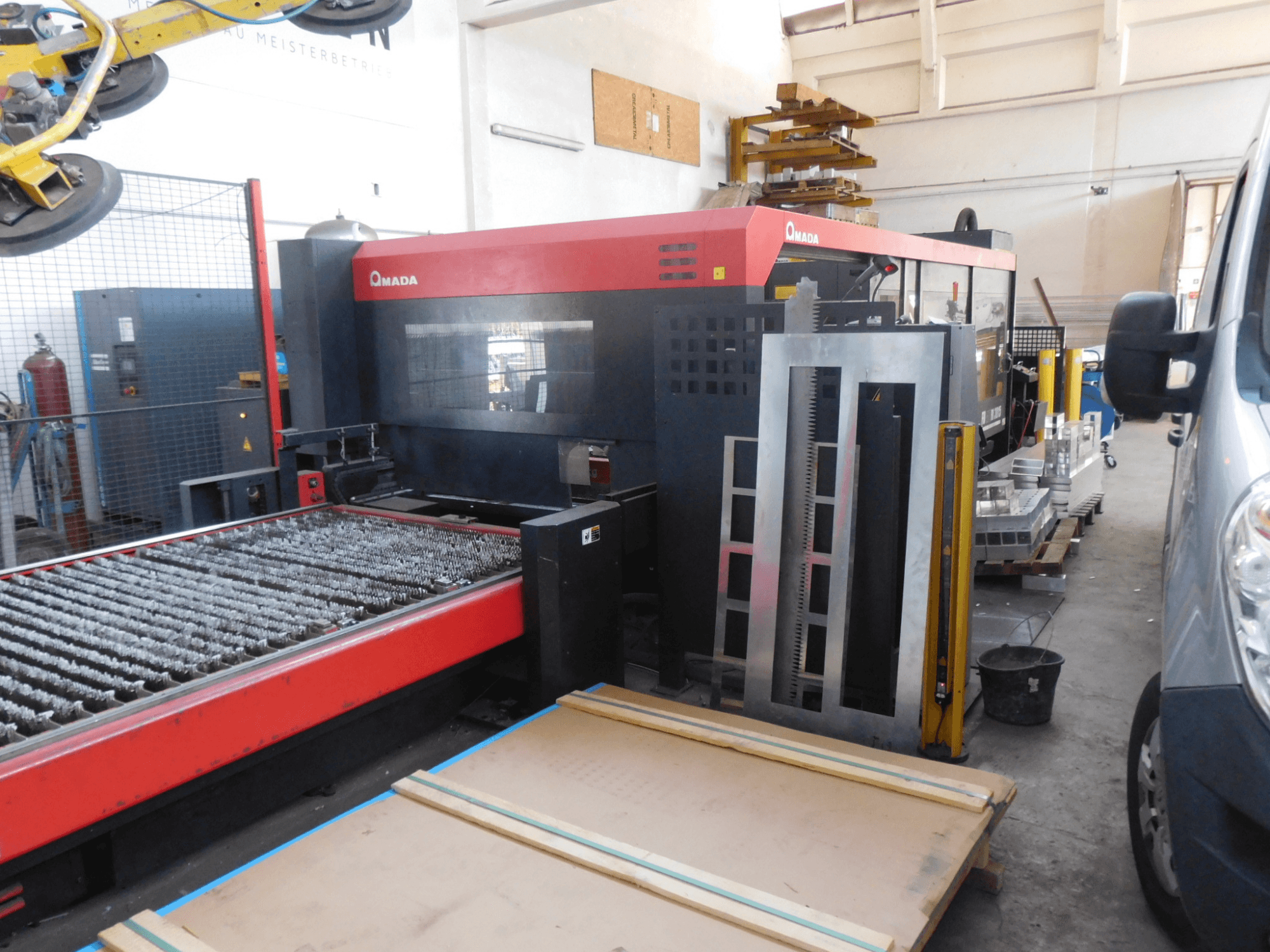

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Tipo de laser: Laser CO2, excitação AC-HF, fluxo axial rápido

• Saída do laser: 4000 Watts (contínuo), 5000 Watts (pico)

• Sistema ótico: Ótica de voo

• Gama de deslocação (X x Y x Z): 3070 x 1550 x 200 mm

• Carga máx. Carga da mesa: 920 kg

• Espessura máx. Espessura do material (aço macio): 20 mm

• Velocidade de posicionamento: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (simultâneo)

• Precisão de posicionamento: ± 0,01 mm / 500 mm

• Repetibilidade de posicionamento: ± 0,005 mm

• Unidade de controlo: AMNC 3i (ecrã de 21,5 polegadas)

• Tipo de fonte laser: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Estabilidade do laser: ± 2%

• Consumo de gás laser: aprox. 10 l/h

• Mistura de gás laser:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Modo do feixe: aproximadamente TEM₀₀

• Divergência do feixe: menos de 2 mrad

• Frequência de impulsos: 1 - 2000 Hz

• Condições ambientais: 5 - 35°C a max. 75% de humidade

• Gama de temperaturas (temperatura de funcionamento): 25°C (± 1°C)

• Comprimento de onda do laser: 10,6 µm

• Consumo de gás laser: aprox. 10 l/h

• Consumo de energia: 12-59 kW (média para todo o sistema)

• Índice rotativo (RI): Capacidade integrada para processamento de tubos/perfis; unidade RI presente por documentação

• Necessidade de energia (placa de identificação da unidade principal): 200V, 50/60 Hz

• Peso da máquina: 13,550 kg

• Placa de identificação do oscilador: Modelo AF4000i-C, peso 1200 kg

• Placa de identificação da unidade principal: Modelo FO3015IIRI

Equipamento adicional

• Trocador de paletes: LST3015 RI (YOM 2017, S/N 30153398)

• Fonte de alimentação/transformador: TG513 (S/N 987/13)

• Unidade de arrefecimento/extração: PC5011FOm24kw (S/N 7196850001)

• Software VPSS 3i Tube Full Solution Pack

• Suporte de mesa Steel-Prisma

• Unidade de corte de tubos rotativa Index
