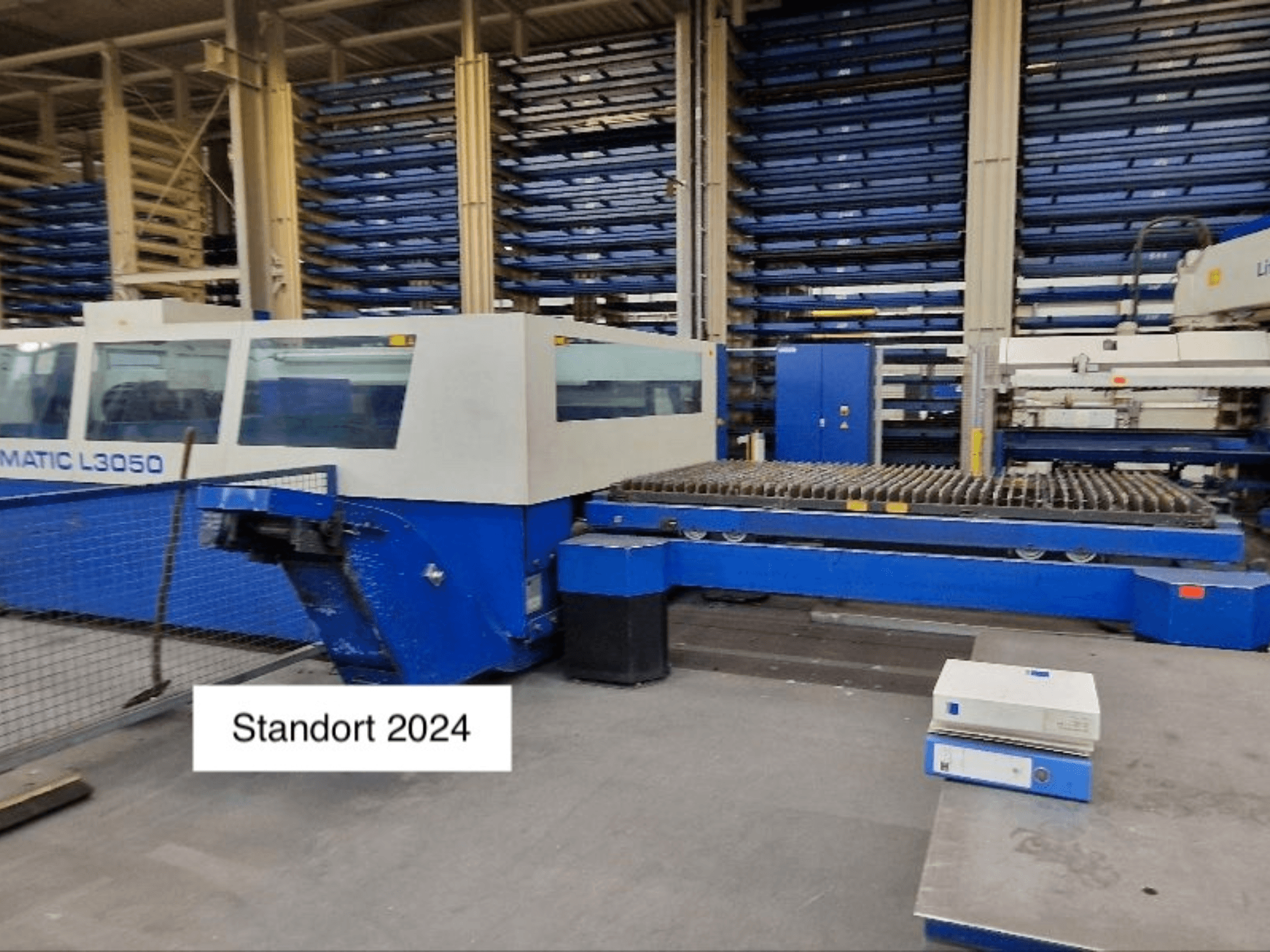

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Sistema de controlo: Siemens Sinumerik 840 D

• Área de trabalho: 3000 × 1500 × 100 mm

• Pintura: branco RAL 9002 / azul genciana RAL 5010

• Estrutura da máquina fechada com unidade laser integrada

• Unidade de laser: Laser de CO₂ TLF 5000, excitação de alta frequência

• Unidade de arrefecimento, função de livro de registo

• Trocador automático de paletes

• Transportador longitudinal para peças pequenas/resíduos

• Accionamentos: acionamento de pórtico combinado com accionamentos diretos lineares

• Controlo da potência laser

• Corte a alta pressão HI-LAS

• Sistema de sensores de plasma PMS

• Processamento de alta velocidade com SprintLas

• ContourLas para a produção de pequenos furos

• Ciclos de potência programáveis

• Microweld

• Controlo programável da pressão do gás de corte

• Cabeça de corte a laser com lente de 5" e lente de 7,5

• Sistema de troca rápida de cabeças de corte

• Deteção automática dos bordos da chapa

• Controlo capacitivo da altura APC e controlo do processo

• PCS (Sistema de Controlo do Processo)

• Díodo laser de posicionamento

• Ajuste automático da focagem (AutoLas Plus)

• Dispositivo de pulverização para um processamento seguro de chapas grossas

• Paragem automática

• Iluminação da área de trabalho

• Peso máximo da peça de trabalho: 900 kg

• Velocidade de posicionamento (X/Y): 200 m/min

• Velocidade de posicionamento simultâneo (X+Y): 300 m/min

• Espessura máxima do ferro: 25 mm

• Espessura máxima do aço inoxidável: 25 mm

• Espessura máxima de alumínio: 15 mm

• Controlo Sinumerik 840D:

  • Sistema de controlo aberto baseado em PC

  • Operação fácil

  • Ajuda online

  • Funções de diagnóstico

  • Livro de registo de manutenção

  • Dados tecnológicos

  • Serviço remoto

• Programação no chão de fábrica: ToPs 100 lite

• Segurança

  • Barreiras ópticas multi-feixe

  • Guia de feixe totalmente fechado com ventilação de nitrogénio

  • Sistema de controlo

  • Extração multi-câmara e coletor de pó compacto

  • Invólucro de proteção

• Software para o sistema da máquina

  • Pós-processador laser TruTops TCL 3050 - 1 unidade

  • Software do sistema de controlo Máquina celular TCL3050 (2ª licença)

Equipamento adicional

• Unidade de carga e descarga TRUMPF LiftMaster (atualmente não instalada)

  • Unidade de base incl. dispositivo de separação de folhas e sistema de medição de espessura

  • Extensão de rack (R), dentes intercambiáveis

  • Extensão de manuseamento de paletes (P)

  • Separação de folhas finas (1-2 mm)

  • Terceira posição sem estação de descarga

  • Estação de descarga

  • Dentes em aço inoxidável para um manuseamento com poucos riscos

  • Estrutura de base LiftMaster para ligação ao armazém e carrinhos de carga/descarga duplos

  • Dispositivos de segurança: segundo circuito de barreira luminosa

• Equipamento alargado da máquina

  • Cabeça de corte com lente de 3,75" para corte a alta velocidade

  • Cabeça de corte adicional com lente de 10" para processamento de chapas grossas

• Preparação da automatização (para futura atualização)

  • Preparação para LiftMaster (paletes standard)

  • Inclui instalação, colocação em funcionamento e formação

  • Inclui garantia, transporte e embalagem

  • Ligação de rede
