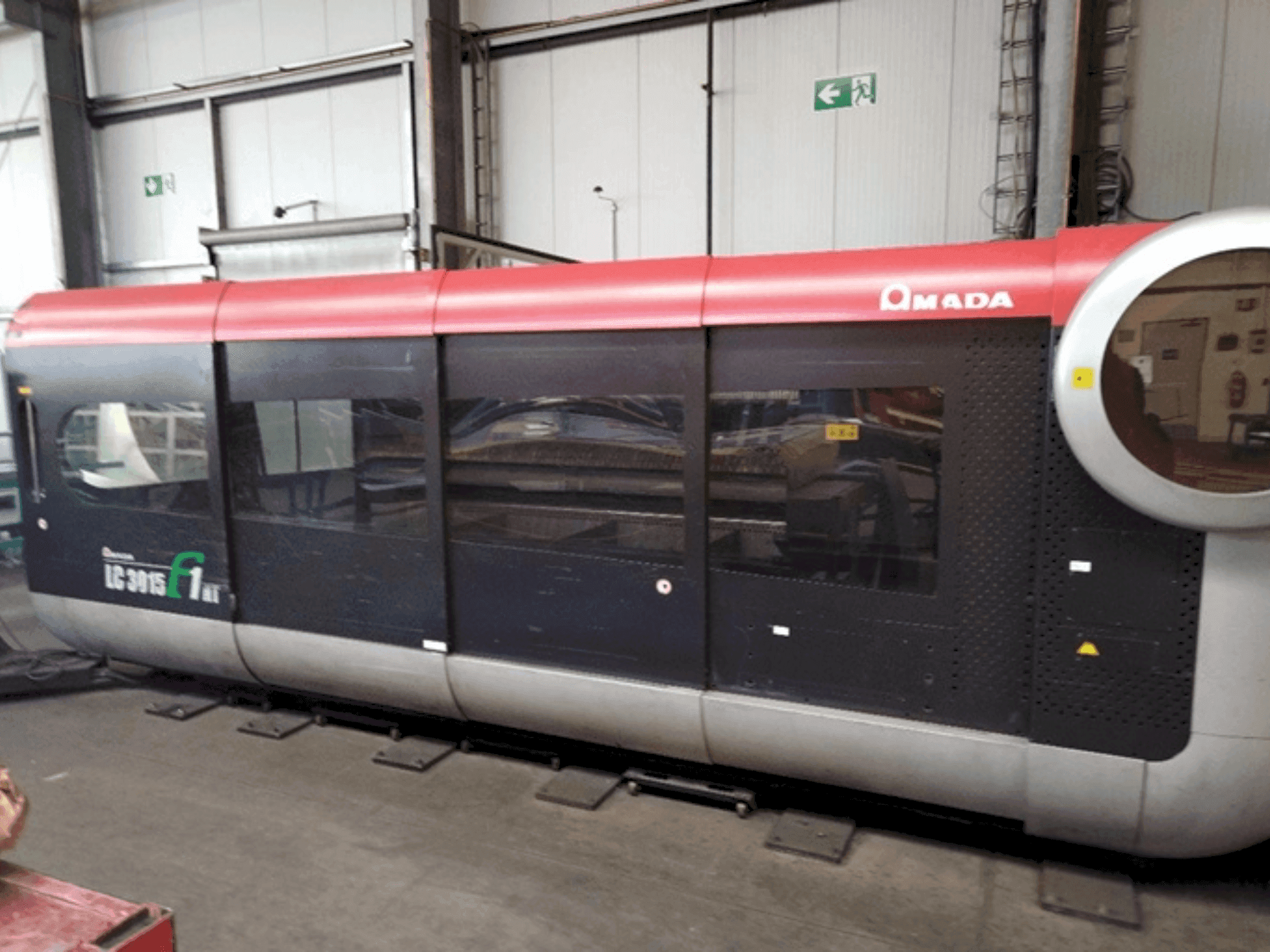

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Potência necessária: 98 kva
• Capacidade: 4 kw
• Ressonador laser: af4000i-b
• Transformador: marx tg 516

Informações adicionais

Máquina com caixa de transporte (C x L x A): 7120×3150×2370 mm Peso (com caixa de transporte): 13.500 kg Ressonador laser (C x L x A): 2460×1140×1965 mm Peso do ressoador laser: 1.300 kg Unidade combinada (C x L x A): 2332×1638×2201 mm Peso da unidade combinada: Aproximadamente 1.750 kg Transformador (C x L x A): 950×800×950 mm Peso do transformador: 484 kg Trocador de paletes (C x L x A): 3868×2352×1010 mm Peso do trocador de paletes (sem suportes esféricos eleváveis): 2.450 kg Peso do trocador de paletes (com suportes de esferas eleváveis [opção]): 3.500 kg Ligações eléctricas Ligação eléctrica total do sistema: 400 V / 127 KVA Ligação eléctrica do transformador: 400 V / 89 kVA / 160 A Ligação eléctrica da unidade combinada: 400 V / 38 kVA /55A Ligação de potência do ressonador laser: 200 V / 55 KVA Ligação de potência do controlo e dos accionamentos: 200 V / 34 kVA Tensão de funcionamento: 3×400 V(±10%)/PE/50 Hz Consumo de corrente máx. Consumo de corrente: 55 A Potência nominal do transformador: 89 KVA Tensão primária nominal do transformador: 3×400 V(±10%) Tensão secundária nominal do transformador: 3×200 V Corrente primária nominal do transformador: 132 A Corrente secundária nominal do transformador: 257 A Requisitos de ar comprimido e gás Necessidade total de ar comprimido (ar não utilizado como gás de corte): 7 bar; 69,6 m 3/h Necessidade total de ar comprimido (ar utilizado como gás de corte): Max. 9,7 bar; 132,6 m 3/h Ar comprimido para funções da máquina ("Corte de arrefecimento" e "Injeção de óleo"): 6 bar; 18 m 3/h Ar comprimido para "ECO CUT": 6 bar; 18 m 3/h Ar comprimido para o sistema de extração de fumos DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Consumo de gás laser: 10 litros por hora Gases de corte: São necessários oxigénio, nitrogénio e ar comprimido (se utilizado como gás de corte). Requisitos ambientais e de localização Temperatura da sala de operações: +15 a +35 °C Altura da sala: Pelo menos 4 m Iluminação: Pelo menos 500 Lux Humidade: Menos de 75% (sem condensação de orvalho) Vibrações: Deve ser resistente a uma aceleração sísmica inferior a 0,05 G (0,49 m/s 2) com uma amplitude inferior a 5 µm. Capacidade de carga da fundação: ≥49 kN/m 2
