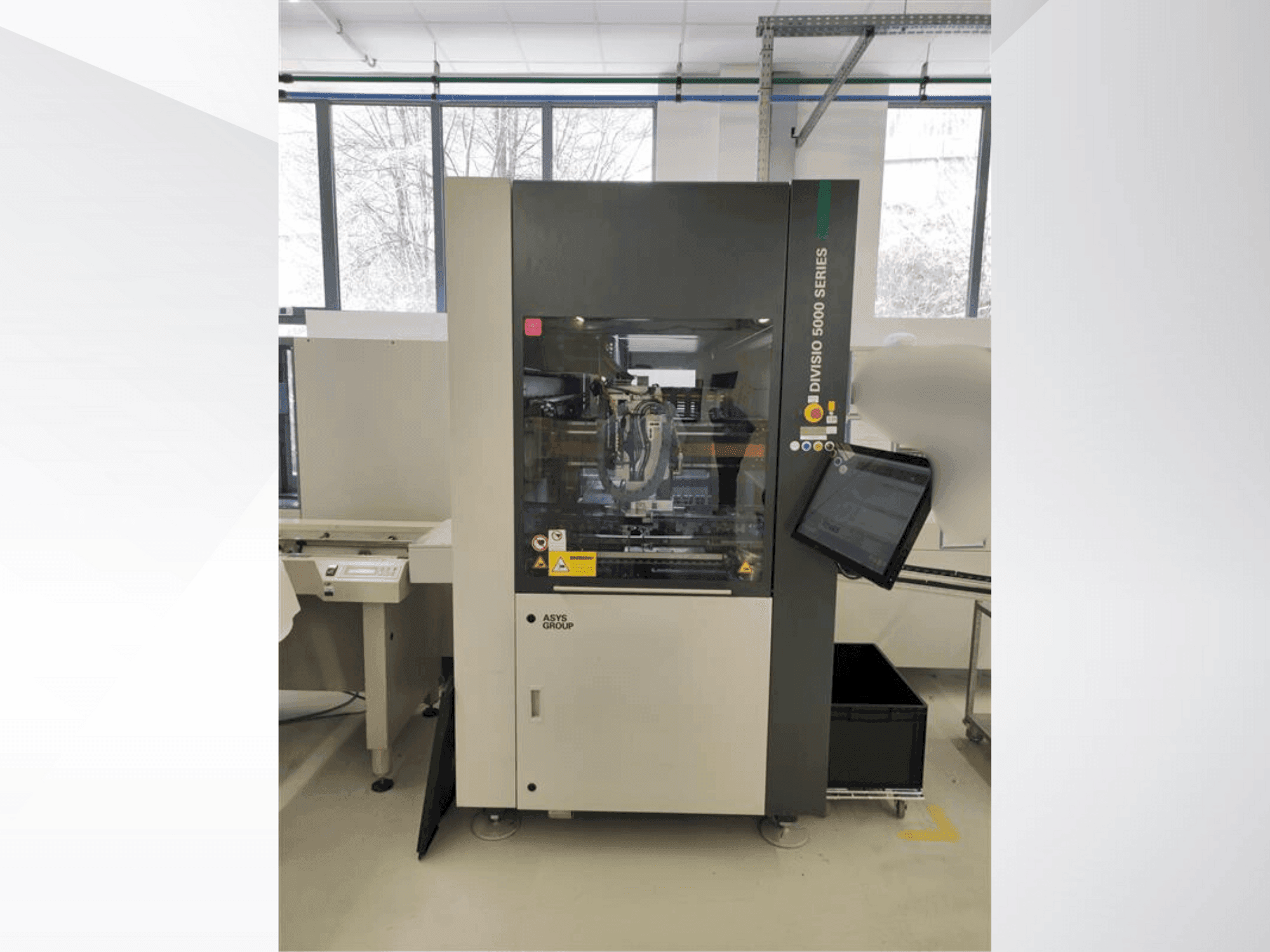

ASYS - Divisio 5100CZ-OTH-ASY-2023-00001

Equipamento adicional

• Troca automática de pontas de tupia com função de ejeção
• Monitorização do fluxo de aspiração por vácuo
• Trocador automático de dedo de garra
• Router aspirador de pó, 3x400V; 4,0 kW
• Módulos de câmara e de software: Função de ensino, reconhecimento de marcas más, interface de seleção de boas e más marcas
• Conversor de dados CAD ASYCAM
• Sistema de transporte para o transporte de cargas
• Transportador de saída, Flatbelt, 1000 mm
• PARIO 500 Base Esquerda, Reta: PARIO 500 Base direita, reta: Adaptação do tabuleiro Pario 500
• PARIO 500 Base Esquerda, Reto PARIO 500 Base Direita, Reto Pario 500 Adaptação do tabuleiro

Benefícios da máquina

Benefícios qualitativos da máquina

• Espessura do painel: 0,5 a 5,0 mm
• Peso máximo. Peso do painel: 1,5 kg
• Peso máximo. Peso do pcb: 1. 5 kg
• Altura do componente, lado do fuso: 8 mm; parcial 18 mm (outras alturas a pedido)
• Altura do componente, lado da pinça: 40 mm
• Tabuleiros na via 2: 600 x 400 mm
• Tabuleiros na via 2: 600 x 400 mm
• Motores lineares para maior dinâmica e precisão
• Ajuste elétrico da largura da correia transportadora de 3 segmentos
• Sistema de câmara com reconhecimento fiducial

Benefícios técnicos da máquina

• Nível de ruído: < 75 db(a)
• Interface: smema, hermes, siemens
• Direção de transferência: da esquerda para a direita ou da direita para a esquerda
• Velocidade: x,y = 2000 mm/s, z = 1500 mm/s
• Aceleração: x,y = 20 m/s², z = 15 m/s²
• Posicionamento: ±0. 02 mm (20°c ±1°c)
• Repetibilidade: ±0. 005 mm (20°c ±1°c)
• Precisão de corte: ±0. 08 mm (20°c ±1°c)
• Comprimento do painel: 70 a 460 mm
• Largura do painel: 50 a 460 mm

Informações adicionais

Máquina ainda em funcionamento. Gestão dos recursos operacionais Gestão de consumíveis Calculador de tempo autónomo Ferramenta de agarrar universal ADF para Servo Grip
