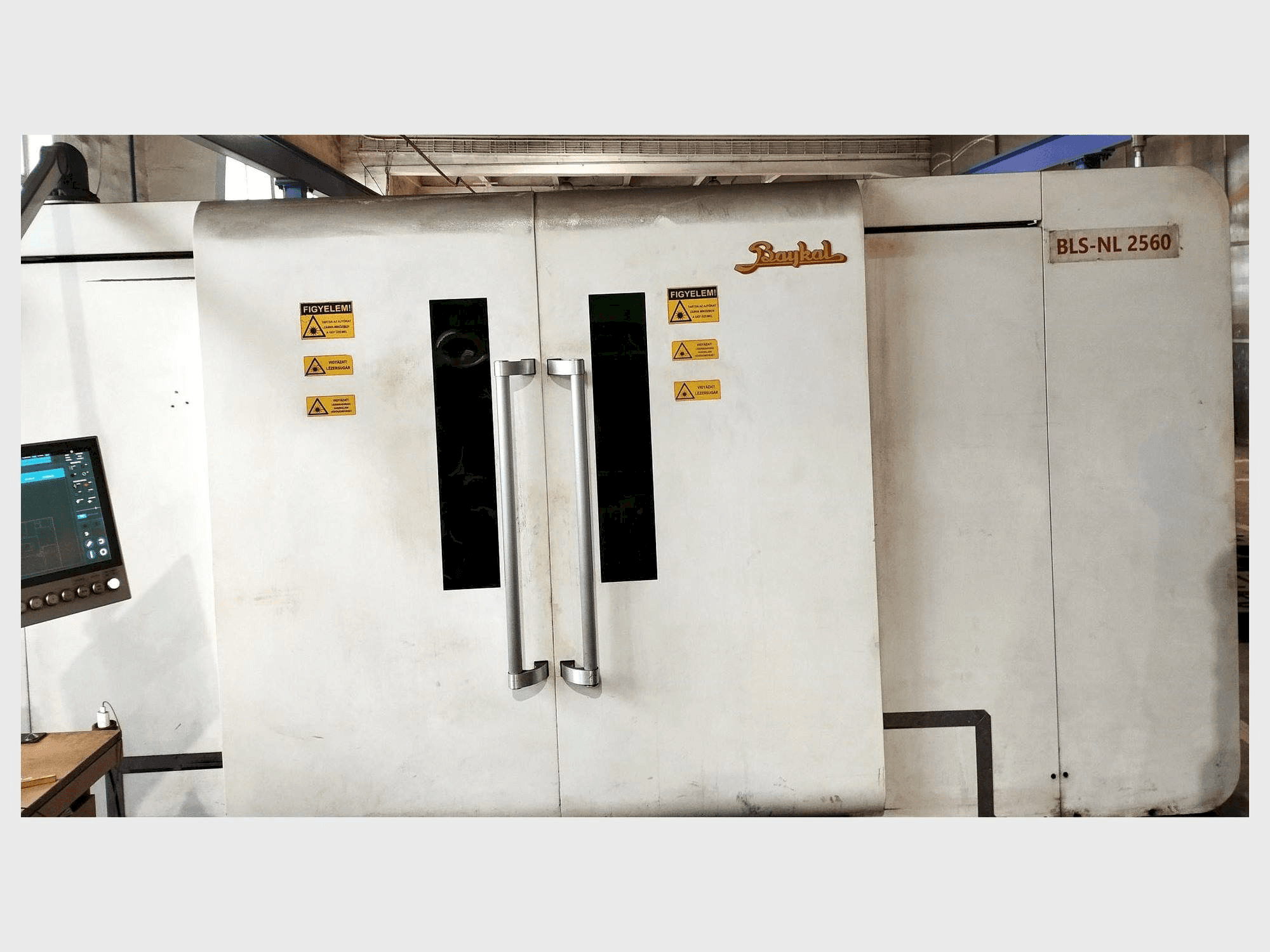

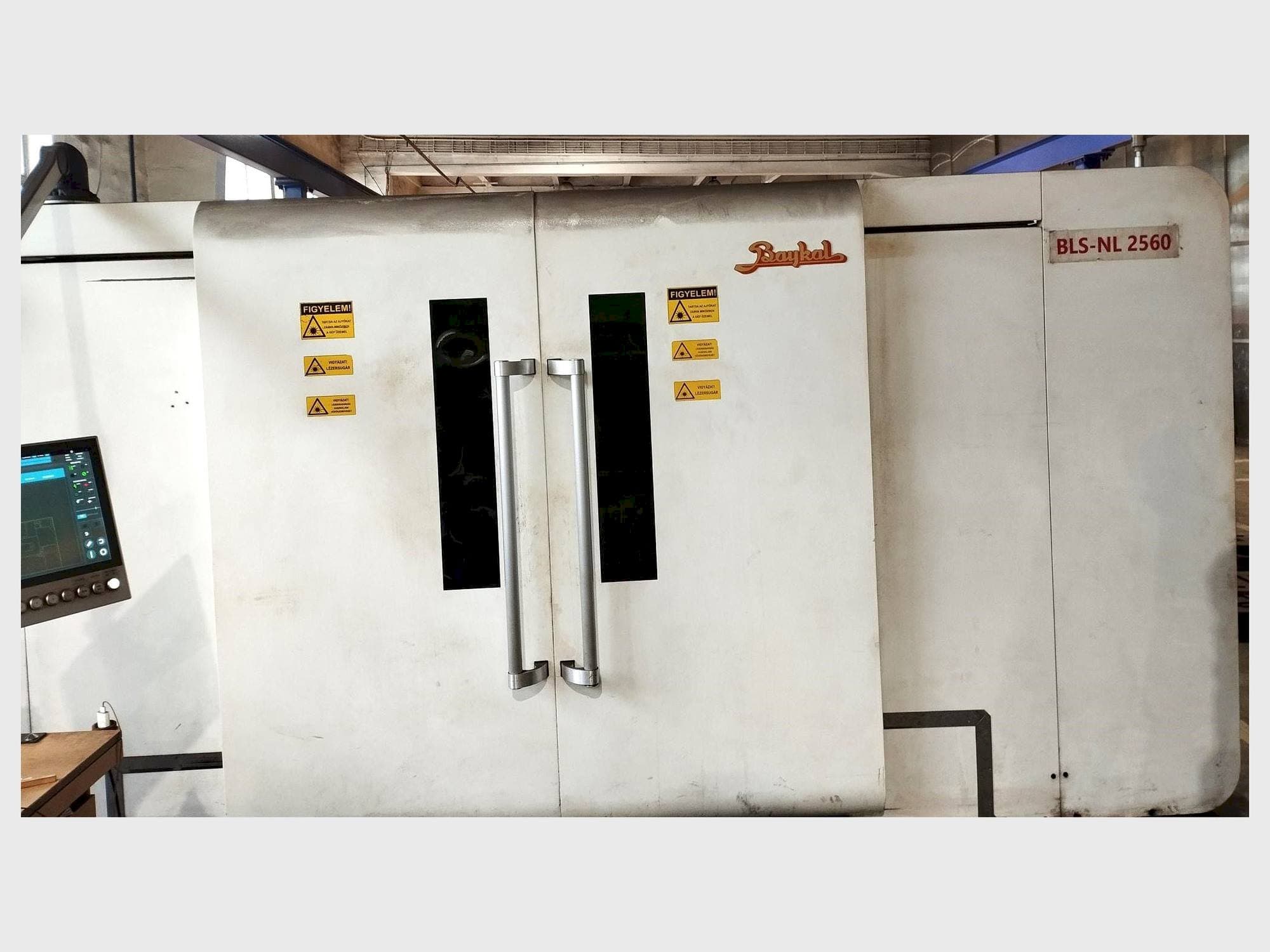

Baykal - BLS-NL 2060 4kW FiberHU-LAS-BAY-2014-00001

Equipamento adicional

• Software de agrupamento LANTEK Expert Cut II / Metalix AutoNest PRO
• Limpeza e calibração automáticas do bico
• O extrator de fumos inclui 1000 m 3 /h
• Sistema linear de elevado desempenho e precisão Controlador CNC Beckhoff
• Arrefecimento por dupla circulação de água
• Sistema de rendimento/entrega/doseamento de feixe de fibra ótica Sistema operativo baseado em Windows
• Painel de controlo CNC posicionável e de rotação livre de 360 graus
• Trocador de paletes automático (tabuleiro de carga duplo) com elevador hidráulico, sistema de acionamento motorizado integrado
• Seleção programável de gás auxiliar (ar / oxigénio / azoto) 1-25 bar Cabeça de corte Precitec avançada (ar com sopro cruzado)
• Sistema automático de limpeza e calibração dos bicos Sistema standard de extração de fumos, sistema Lantek CAD/CAM - Sistemas de segurança incorporados

Benefícios da máquina

Benefícios qualitativos da máquina

• A baykal utiliza uma cabeça de laser precitec, que permite obter os melhores resultados e um desempenho máximo constante na superfície do material do produto final.
• Graças ao sensor capacitivo, a distância entre a cabeça do laser e a peça de trabalho é constante.
• A cabeça do laser está equipada com um sistema de cassetes.
• A cabeça de corte inclui também um espelho de proteção da lente. O espelho protege a lente de corte, assegurando assim a sua longa vida útil. O espelho de proteção, fácil de substituir e pouco dispendioso, permite um funcionamento sem problemas e sem problemas com as lentes.
• A cabeça de corte está equipada com um sistema de proteção contra colisões. Em caso de colisão com a peça de trabalho, a cabeça solta-se facilmente para evitar danos adicionais.
• Limpeza automática dos bicos - e regulação // sistema de controlo e distribuição de gás
• A máquina está equipada com um sistema automático de seleção de gás. Em função do processo de corte, a máquina selecciona e ajusta automaticamente os gases de corte e auxiliares. As linhas de nitrogénio de baixa e alta pressão, de corte de oxigénio e ar, e de gás auxiliar estão todas ligadas
• Software de controlo cnc twincat para controlos beckhoff o software de controlo baseado em pc com funcionalidade cnc completa cobre toda a gama de funções cnc clássicas
• Ipg fotónica laser de fibra
• O feixe laser é criado no interior da fibra e chega à cabeça de corte sem interrupção, exceto pelo acoplador ou interrutor do feixe

Benefícios técnicos da máquina

• Cabeça de corte precitec procutter 2. 0
• Lentes de focagem 150 mm
• Carris lineares (bosch rexroth)
• Deslocação rápida 115 m/min. 150 m/min
• Velocidade do vetor 165 m /min 215 m/min
• Aceleração 2. 2g (22m/s2) 3. 0 g (30m/s2)
• Precisão de posicionamento absoluto ± 0. 02 mm ± 0. 01 mm
• Repetibilidade ± 0. 02 mm ± 0. 01 mm
• Velocidade de avanço programável até 100 m/min até 125 m/min
• Mesa de transferência motorizada motorizada - troca automática

Informações adicionais

Monitor de ecrã tátil - 320 GB de armazenamento de dados do programa // Proteção contra a luz, cobertura completa como equipamento de série // Janela de proteção da lente
