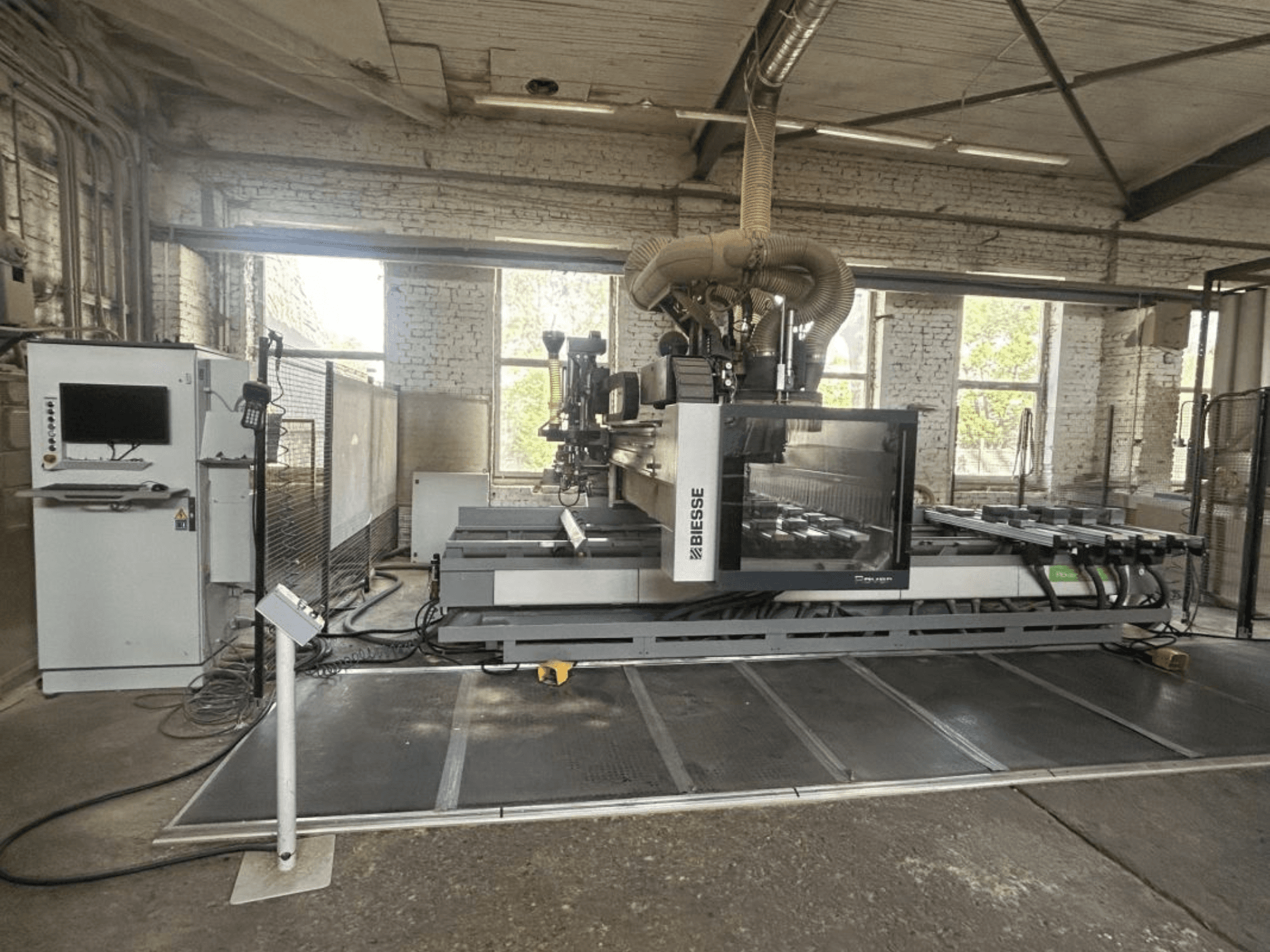

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE - Especificações técnicas Tipo de máquina: Centro de maquinagem CNC com função de colagem de bordas

Modelo: ROVER A 1643 EDGE

Concebida para a maquinação e colagem de bordas de painéis moldados/perfilados. A configuração apresentada na documentação indica uma configuração de 5 eixos. Área de trabalho: Área de trabalho do eixo X: 4 320 mm Curso do pêndulo no eixo X: 1 620 mm Área de trabalho no eixo Y: aprox. 1 580–1 660 mm Curso no eixo Z: 180 mm Área de trabalho no eixo X para colagem de bordas: 3 300 mm Área de trabalho no eixo Y para encadernação de bordas: 1 540 mm Largura máxima de carga no eixo Y: 1 900 mm, extensível até 2 100 mm

Unidade de 5 eixos Cabeça de usinagem de 5 eixos

Eixo C: rotação contínua de 360°

Eixo B: rotação contínua de 360°

Velocidade do eixo B: 18 rpm

Velocidade do eixo C: 18 rpm

Velocidade máxima do fuso: 24 000 rpm

Potência:

11 kW no ciclo S1

13 kW no ciclo S6

Ângulo máximo de recorte: -10°

Controlo de colisão para a unidade de 5 eixos

Preparada para utilização conjunta com a unidade de 5 eixos

Mesa de trabalho e fixação da mesa de trabalho ATS

8 vigas de suporte

32 carros móveis

32 ventosas pneumáticas

Ventosas ajustáveis em incrementos de 15°

Sistema pneumático dividido em 2 zonas de trabalho no eixo X Capacidade da bomba de vácuo: 250 m³/h

6 vigas de elevação para facilitar a carga e descarga

28 sensores para deteção de batentes abaixados

Batentes e posicionamento

8 batentes traseiros

8 batentes centrais

4 batentes laterais, 2 à esquerda + 2 à direita

2 batentes laterais adicionais

4 batentes centrais amovíveis, 2 à esquerda + 2 à direita

2 batentes centrais adicionais

Posicionamento e descida pneumáticos dos batentes

Unidade de perfuração com cabeça de perfuração BH 24L

13 fusos verticais independentes

5 fusos horizontais independentes

Serra de ranhura Ø120 mm

Profundidade máxima de ranhura: 25 mm

Velocidade do fuso programável até 6 000 rpm

Trocador de ferramentas: carregador rotativo de 16 posições Montado no carro do eixo X

Para ferramentas e agregados Peso máximo da ferramenta/agregado: 7,5 kg Carga máxima total do carregador: 55 kg

Unidade de colagem de bordas Unidade de colagem de bordas GU60A

Para painéis com espessura até 60 mm

Velocidade de colagem de bordas até 20 m/min

Sistema de rolos de pressão duplos

Depósito de cola com sistema de cola termofusível

Lâmpada de aquecimento de bordas, 600 W

Sistema de alimentação de bordas controlado por NC

Corte automático de bordas

Sensor para formas geométricas fechadas

Acessórios para encadernação de bordas Depósito de bordas de 2 rolos montado no carro X

Diâmetro máximo do rolo: 800 mm

Altura máxima da borda: 65 mm

Ferramenta de arredondamento de cantos Ø 85 mm,

Agregado de serra HSK F63

HSK F63 para cortes e ranhuras, Ø máximo da lâmina 215 mm Velocidade máxima da serra: 8 400 rpm Profundidade máxima de corte com lâmina de Ø 215 mm: 68 mm

Unidades de aparagem de bordas

Unidades combinadas de raspagem de cola / raspagem de bordas

Conjuntos de ferramentas para diferentes espessuras de borda

Software bSolid – módulo básico Ambiente CAD 2D Importação de ficheiros DXF, CIX e BPP Simulação 3D da máquina Gestão de ferramentas Gestão da maquinação em 5 eixos por posicionamento

Criação de programas com assistente

Segurança em conformidade com a norma CE

Tapetes de segurança Barreiras de segurança

Sensores de segurança

Sistema de segurança modificado que permite uma carga no eixo Y até 2 100 mm Resumo

Trata-se de um centro de maquinagem CNC BIESSE ROVER A 1643 EDGE bem equipado, com cabeça de maquinagem de 5 eixos e pacote de colagem de bordas. A documentação indica rotação contínua nos eixos B e C, programação de 5 eixos, controlo de colisão de 5 eixos e uma flange de fixação dedicada para a unidade de 5 eixos; por conseguinte, com base nestes documentos, deve ser considerada uma máquina de 5 eixos.

Nota:

Os dados técnicos e as descrições são cópias da confirmação de encomenda original. Estas informações são fornecidas apenas a título informativo e não são vinculativas.
