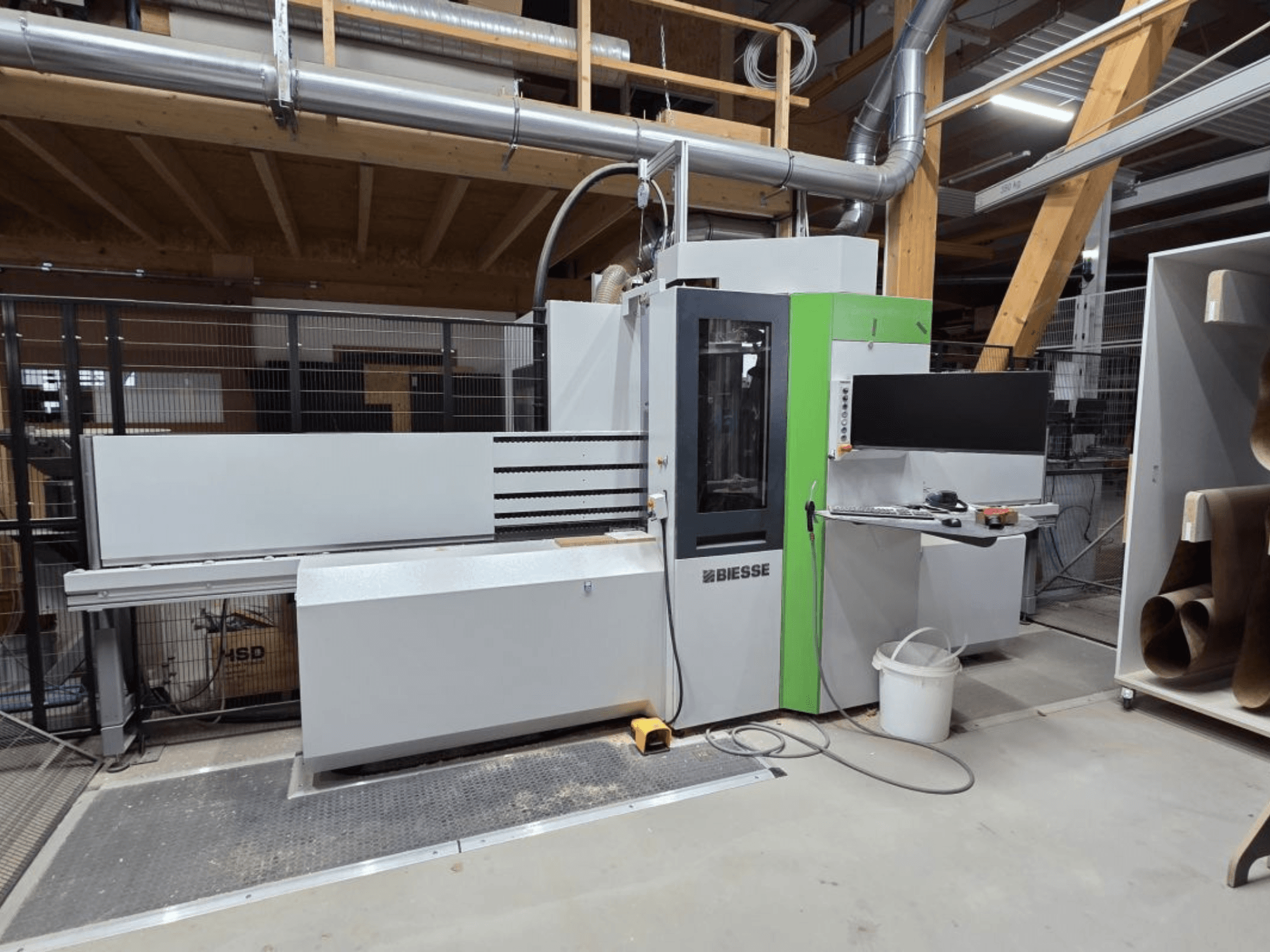

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Centro de usinagem CNC vertical usado

Marca: Biesse

Tipo: Brema EKO 2.2

Ano de fabrico: 2022

Dados técnicos

Área de trabalho

X = 3 200 mm

Y = 1 250 mm

Dimensões da peça

Comprimento (X): 200-3 200 mm

Largura (Y): 35-1 250 mm

Espessura (Z): 8-60 mm

Peso máximo da peça: 50 kg

Sistema de referência da peça

A peça é pré-posicionada na direção longitudinal (eixo X) na área de carregamento, no lado esquerdo da máquina, por meio de um batente de referência fixo montado na mesa da máquina.

Unidade de posicionamento da peça

O posicionamento da peça no eixo X é efetuado por duas pinças de fixação, que seguram firmemente a peça durante o processo de maquinagem. O movimento é realizado por dois servomotores acionados de forma independente.

Superfície de apoio da peça

A superfície de apoio da peça, onde se encontram as unidades de maquinagem, é constituída por uma série de rolos revestidos a borracha que estabelecem a referência da peça no eixo Z.

No lado oposto às unidades de maquinagem, um sistema de pressão garante uma fixação ideal da peça ao longo de todo o processo de maquinagem.

Transformador e ligação elétrica para tensões de alimentação de 380-415 V (±10 %), 50/60 Hz

Unidade de ar condicionado para o armário de controlo elétrico

Sistema de controlo bSolid

Kit HP para movimento de alta velocidade das pinças de fixação da peça

O sistema combinado, composto por servomotores e redutores planetários de precisão, permite velocidades de posicionamento de até 110 m/min com rampas de aceleração rápidas.

Pedal para abertura/fecho das pinças de fixação

Cabeça de perfuração BH28 com fusos selecionáveis individualmente

- 17 fusos verticais (7 no eixo X, 10 no eixo Y)

- 5 fusos horizontais (3 no eixo X, 2 no eixo Y)

- 1 unidade de serra de ranhura com direção de corte fixa no eixo X

Eletro-fuso de 11 kW com interface de ferramentas HSK-F e binário no eixo C

- 11 kW, 24 000 rpm (funcionamento contínuo S1)

- 6 000-24 000 rpm, programável via NC

Unidade de serra angular HSK-F63

- Velocidade máxima: 8 400 rpm

Unidade de perfuração e fresagem para bordas superior e inferior / Unidade de perfuração e fresagem de extremidades

- Velocidade máxima: 9 000 rpm

- Porta-ferramentas com pinça ER20

Trocador de ferramentas de 8 posições - Almoxarifado de ferramentas do tipo disco

Kit «Superfícies Sensíveis» para transporte de peças

Dispositivo a laser para leitura manual de códigos QR

SOPHIA - Ligação à IoT

Unidade de inserção de cavilhas para cavilhas de Ø8 × 40 mm com injeção de cola

Barcode2HOPS com variáveis

Atualização do MultiPost

Divisor de elementos POST

NC-HOPS 7.0

Nota:

Os dados técnicos e as descrições são cópias da confirmação da encomenda na altura. A informação tem caráter meramente informativo e não é vinculativa.
