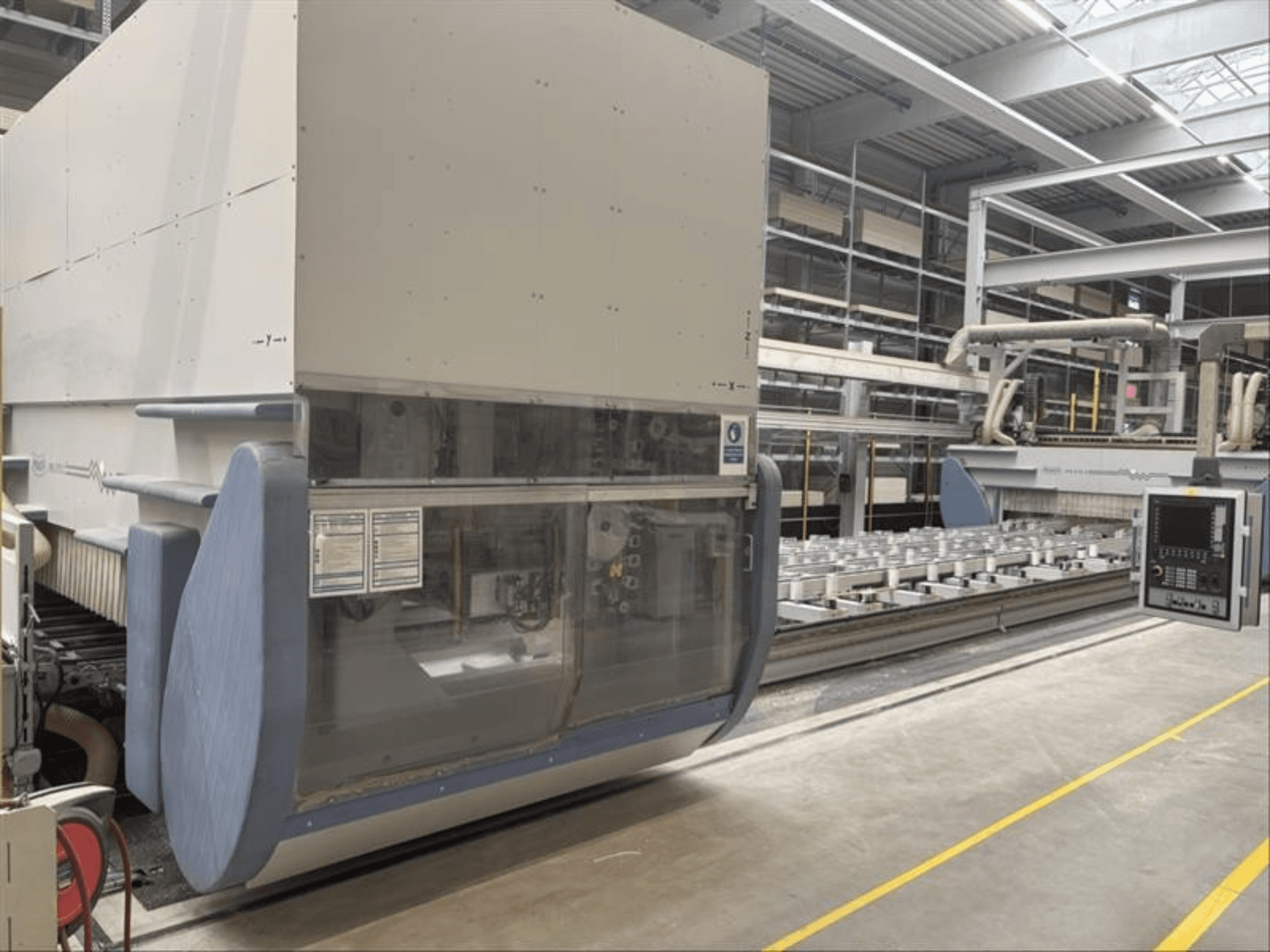

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• Controlo CNC: Siemens 840D sl / PCU 50 com NCU 730; painel de controlo OP 15 com ecrã de 15" numa calha de guia ao longo do eixo longitudinal

• Área de trabalho / cubo maquinável (com ferramenta L/D 160 mm):

  • X: 9000 mm (com ambos os pórticos)

  • Y: 2700 mm

  • Z: cubo standard 420 mm

  • Concebido à medida para peças de espessura até 60 mm

  • Unidade de 5 eixos

• Portal 1:

  • Unidade de fresagem universal de 5 eixos

  • Potência do fuso: 20/26 kW (S1/S6)

  • Velocidade: até 24.000 rpm, arrefecida a água

  • Interface de ferramentas: HSK F63, troca automática de ferramentas

  • Possibilidade de corte de rosca

  • Magazine de ferramentas de corrente: 32 posições com pinça rotativa; fixo no lado do operador

• Portal 2:

  • 2 consolas de montagem de unidades, cada uma com 2 unidades de perfuração multi-eixo para trabalhos pesados

  • Exaustor partilhado

  • 13 fusos de perfuração por unidade (26 no total), selecionáveis individualmente na vertical, disposição em forma de L

  • 2 fusos de perfuração inclinados ajustáveis 0-25° para a frente (1 direito, 1 esquerdo), aprox. 2,2 kW cada, 2800 rpm

  • Mandril de perfuração: Rego Fix ER 25 M

• Mesa da máquina:

  • Estrutura de base com guia linear

  • 12 travessas de mesa em guias lineares para posicionamento X, cada uma acionada por NC e posicionável

  • Alimentação de vácuo integrada nas travessas

  • Cada travessa é controlada individualmente por vácuo e ligada ao controlo da máquina

• Requisitos de instalação: Recesso de fundação aprox. 300 mm

• Segurança no local de trabalho:

  • Cabina de segurança em ambos os pórticos

  • Para-choques de segurança e sistema de cortina de luz de segurança no lado do operador e na traseira

Equipamento adicional

• Sistema de alimentação da peça de trabalho: 1 transportador de correia com 4 cordões de correia (40 mm de largura cada); cada viga transversal com dispositivo de elevação controlado por NC; curso 110 mm (+10 / -100 mm)

• Sistema de vácuo: Bomba de vácuo de bucha do tipo Mink MM 1322, capacidade de aspiração de 250 m³/h, com depósito intermédio de 500 litros para uma rápida acumulação de vácuo

• Manuseamento de aparas: 2 tapetes transportadores de aparas sob a área de maquinação (para aparas/pequenos resíduos até 100 x 100 x 100 mm)

• Sistema de lubrificação central automático
