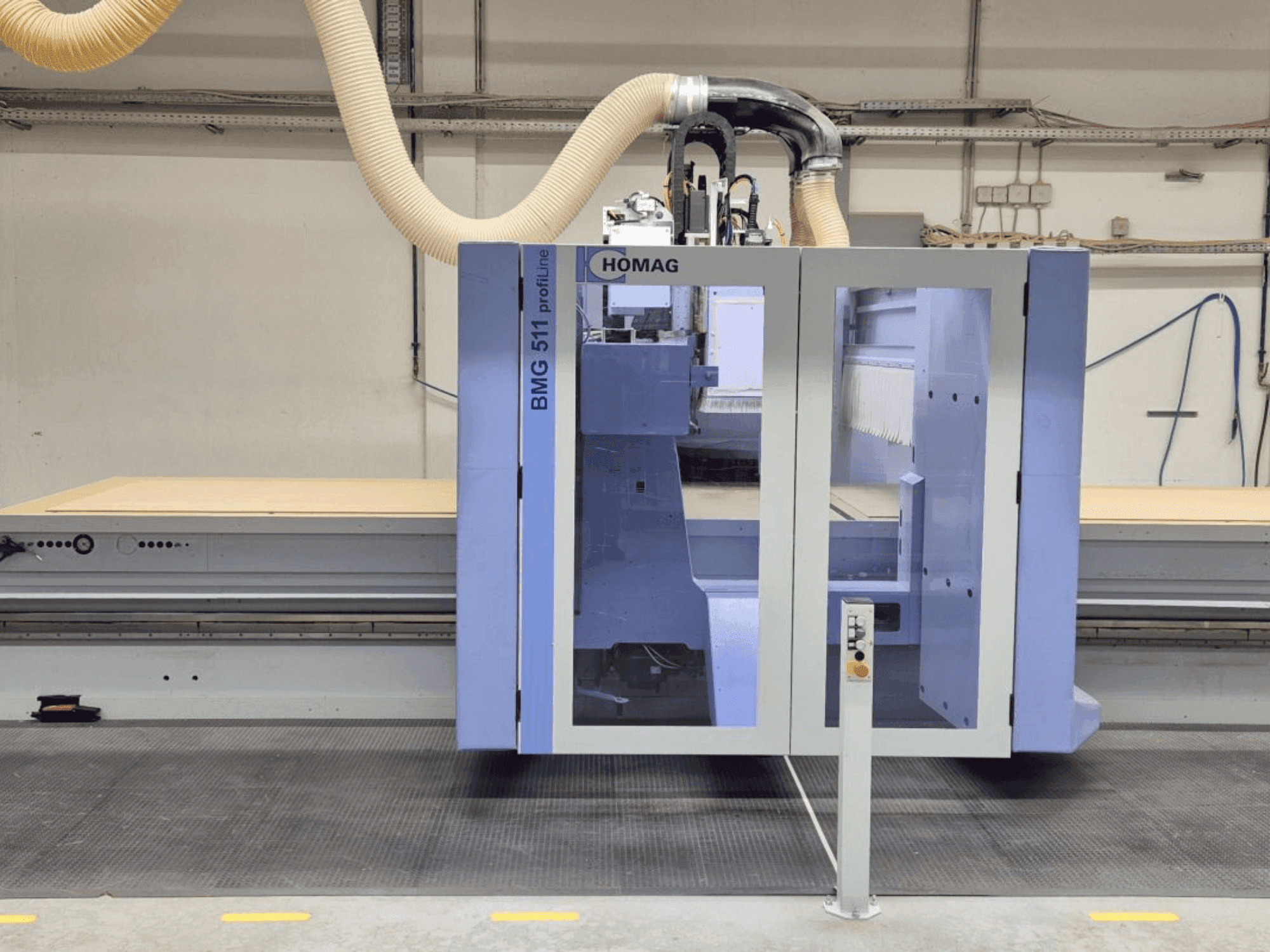

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Área de trabalho: 6.000 x 1.550 mm

Parâmetros da peça de trabalho:

• Comprimento (configuração única): 6.000 mm

• Comprimento (operação pendular): 1.550-3.200 mm

• Largura: max. 1.550 mm (com batente traseiro e fresa Ø25 mm)

• Espessura da peça de trabalho: até 275 mm incluindo dispositivos de fixação; até 60 mm com equipamento de fixação padrão

Pacote de velocidade: Avanço máximo do eixo X: 80 m/min

Velocidade do eixo X: 80 m/min

Ferramentas:

• Estação de transferência de ferramentas no lado esquerdo da base da máquina

• Trocador de ferramentas tipo disco: 18 posições

  • Opções de capacidade: 18 ferramentas de Ø130 mm, ou 9 ferramentas de Ø180 mm + 9 ferramentas de Ø70 mm

  • Comprimento máximo do agregado: 320 mm

• Sem ferramentas incluídas

Eixo principal de fresagem:

• 12 kW (S6) / 9,5 kW (S1)

• Controlo de frequência 0-24.000 rpm

Eixo C:

• Com interface de agregado; gama de rotação ilimitada

• Interface para agregado FLEX-5 (agregado não incluído)

Cabeça de perfuração (30 fusos) - V20 / H10 / S360° "MPU":

• Eixo C ±185° para perfurar/serrar em qualquer ângulo

• 20 fusos verticais de alta velocidade com troca rápida

• Disposição dos fusos verticais (em forma de U): 3 filas com 11, 3 e 6 fusos, espaçamento de 32 mm

• 10 fusos horizontais: 4 pares com espaçamento de 32 mm; 1 par com espaçamento de 320 mm

Serra de ranhurar/separar: para diâmetros de lâmina até Ø200 mm

Mesa/base:

• Mesa de grelha com perfil de alumínio com ranhuras

• Atribuição dinâmica da área da mesa (mesa R): verificação automática do tamanho da peça; zonas de vácuo permanentemente atribuídas aos campos de maquinagem

Controlo/software:

• POWERCONTROL PC 86 POWERTOUCH

• Ecrã multi-toque de 21,5" Full HD

• Programação CNC gráfica baseada em diálogo WoodWop

Vácuo: Fornecido através de um sistema de vácuo do lado do cliente (sem bomba de vácuo integrada)
