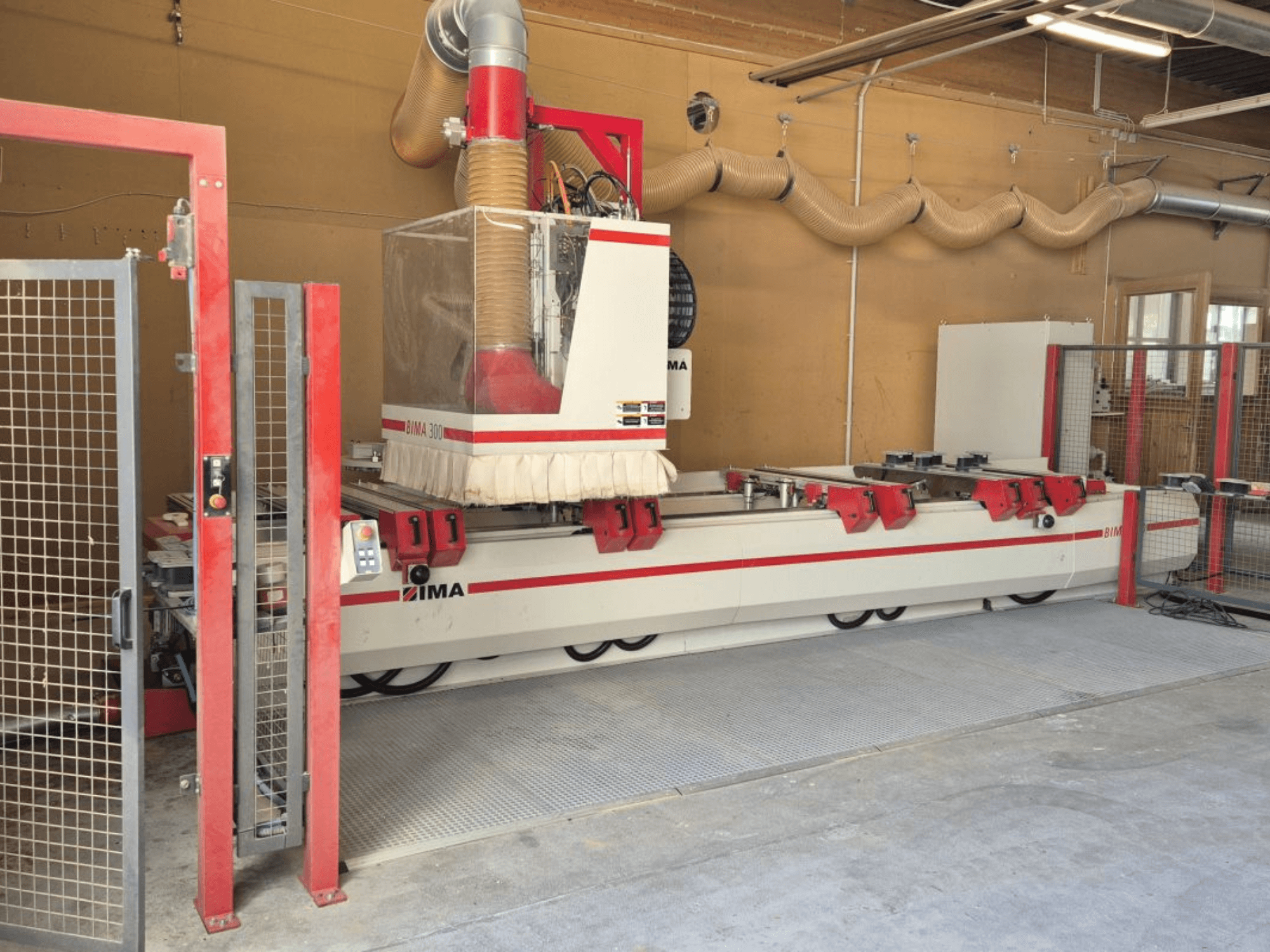

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Gama de trabalho

• Y (fuso principal + ferramenta Ø20 mm): 1400 mm

• Y (unidade de perfuração, todas as brocas verticais): 890 mm

• Maquinação em estação única: X = 2 × 2550 mm; distância entre centros X = 200 mm

• Maquinação com mesa de indexação: X = 2 × 2250 mm; espaço livre no centro = 800 mm

Magazine de ferramentas

• Trocador automático de ferramentas/adaptadores, tipo torre, 18 ranhuras

• Montado no suporte, desloca-se na direção X

Guia e lubrificação

• Guias de rolos de precisão pré-carregadas e endurecidas à superfície em todos os eixos

• Lubrificação central manual das guias lineares do eixo principal e do parafuso de esferas do eixo Z

Vácuo/fixação e mesa

• 1 bomba de vácuo, 90 m³/h

• Mesa de consola com 2 batentes fixos à direita e 2 batentes fixos à esquerda (direção X) para o movimento Y

• 10 braços de apoio, infinitamente ajustáveis em X, cada um com batente traseiro

• Todas as paragens controladas por programa

• Placas de aspiração com sistema de fixação patenteado de 2 circuitos (sem mangueira)

• 8 calhas de apoio lisas, rebaixáveis automaticamente

• 2 botões em forma de cogumelo para fixação/libertação

Fuso e unidades de maquinagem

• Fuso principal: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, segundo DIN 69893); 0-24.000 rpm, programável

• Eixo CNC integrado centralmente: Rotação de 360° para unidades adaptadoras, suporte de binário no fuso principal, interface pneumática

• Perfuração/desbaste: Unidade de perfuração vertical l14 com 6 fusos horizontais; unidades horizontais com 2 saídas cada

• Unidade de serra de ranhuras acoplada, giratória 0°/90°

Controlo e software

• Controlo CNC ICOS: Baseado em PC, Windows UI, controlo de trajetória de todos os eixos servo, processamento de lista de tarefas/ordens, backup e recuperação IMA em dois discos rígidos, UPS

• Software IMAWOP: Programação por diálogo, visualização 3D e simulação básica da peça de trabalho, ventosas, suportes, ferramentas e adaptadores

Equipamento adicional

• Segunda bomba de vácuo adicional, 90 m³/h

• Linha de paragem central adicional para centrar peças de trabalho

• Tapete transportador de aparas
