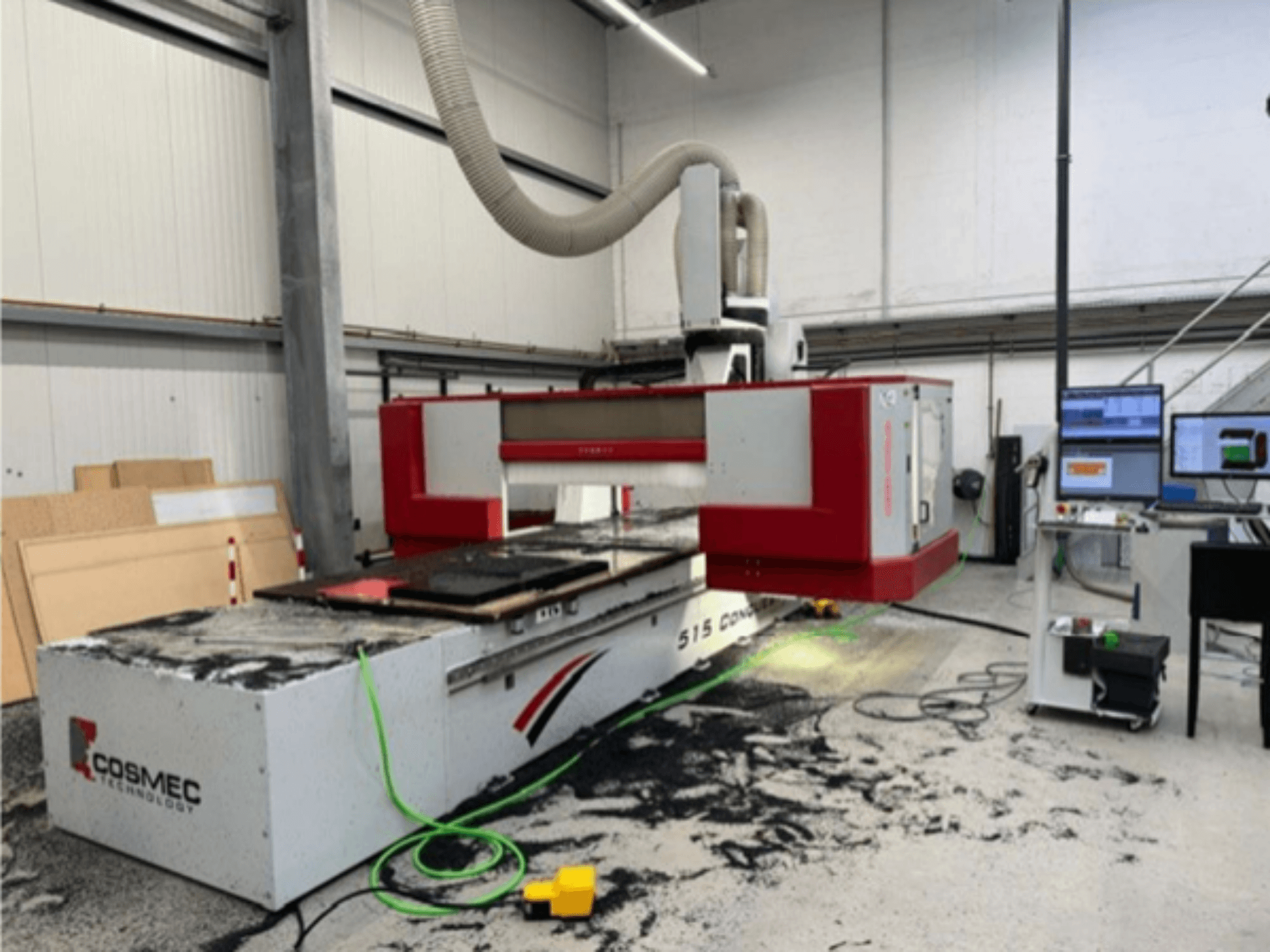

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Aplicações: Maquinação de madeira maciça, materiais à base de madeira e vários plásticos

• Configuração: Mesa de trabalho fixa, pórtico de deslocação de dupla face, fuso de fresagem de 5 eixos de interpolação contínua

• Base/Pórtico: Construção em aço soldado com nervuras para elevada rigidez

• Sistema de guia e accionamentos:

  • Eixos X/Y: Cremalheira e pinhão com servoaccionamentos

  • Motorização dupla do pórtico em X: dois servomotores sincronizados

  • Eixo Z: Fuso de esferas com servo acionamento

  • Guias lineares protegidas contra o pó

• Segurança: Tapetes de segurança em três partes para carregamento em área inativa; caixa parcial de viagem com janela de proteção Lexan

• Lubrificação central: Automática

• Sistema de vácuo: Para maquinação pendular com potência de aspiração constante em ambas as áreas de trabalho

• Funcionamento: Controlo remoto operado por cabo para funções básicas; painel de controlo móvel

• Elétrico: Armário de controlo protegido contra poeiras (CE) até IP55 com unidade de ar condicionado

• Controlo CNC: Controlo numérico aberto OSAI

• Cabeça de forquilha de 5 eixos Z 700:

  • Servoaccionamentos sem escovas nos eixos B e C

  • Velocidade máxima de rotação: 750°/2 seg

  • Rotação do eixo C: +/- 360°

  • Rotação do eixo B (giratório): +/- 110°

• Dados técnicos:

  • Velocidade do vetor: 80 m/min

  • Altura máxima da peça de trabalho: 500 mm

  • Área de maquinação: 4210 x 1605 mm (área de trabalho alargada)

• Utilidades/necessidades:

  • Alimentação de ar comprimido: 7 bar

  • Capacidade de extração: min. 2200 m3/h; velocidade de extração min. 28 m/s

  • Ligação de aspiração: Ø 160 mm

• Mesa de trabalho (concebida pela Comec):

  • Mesa de grelha de resina fenólica, grelha de 50 x 50 mm

  • Compatível com o sistema de aspiração e modelos Cosmec

  • Dividida em duas áreas de trabalho

  • Furos roscados para fixação mecânica; 3 batentes retrácteis

• Fuso principal:

  • 5 eixos, arrefecido a líquido, rolamentos cerâmicos HSK 63 F

  • rolamentos de cerâmica; rotação CW/CCW

• Tampa de extração: Controlada por NC, ajustável em altura

• Trocador de ferramentas: 2 trocadores de ferramentas integrados de 12 estações para HSK 63 F

  • Ferramenta máx. Ø 150 mm (se a estação adjacente estiver livre)

  • Ferramenta máx. Ø 120 mm (se a estação adjacente estiver ocupada)

  • Peso máximo da ferramenta + suporte: 40 kg

• Medição de ferramentas: Estação automática de medição do comprimento da ferramenta

Equipamento adicional

• Bomba de vácuo: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Versão mais recente do software de maquinagem simultânea de 5 eixos (através de contrato de manutenção)
