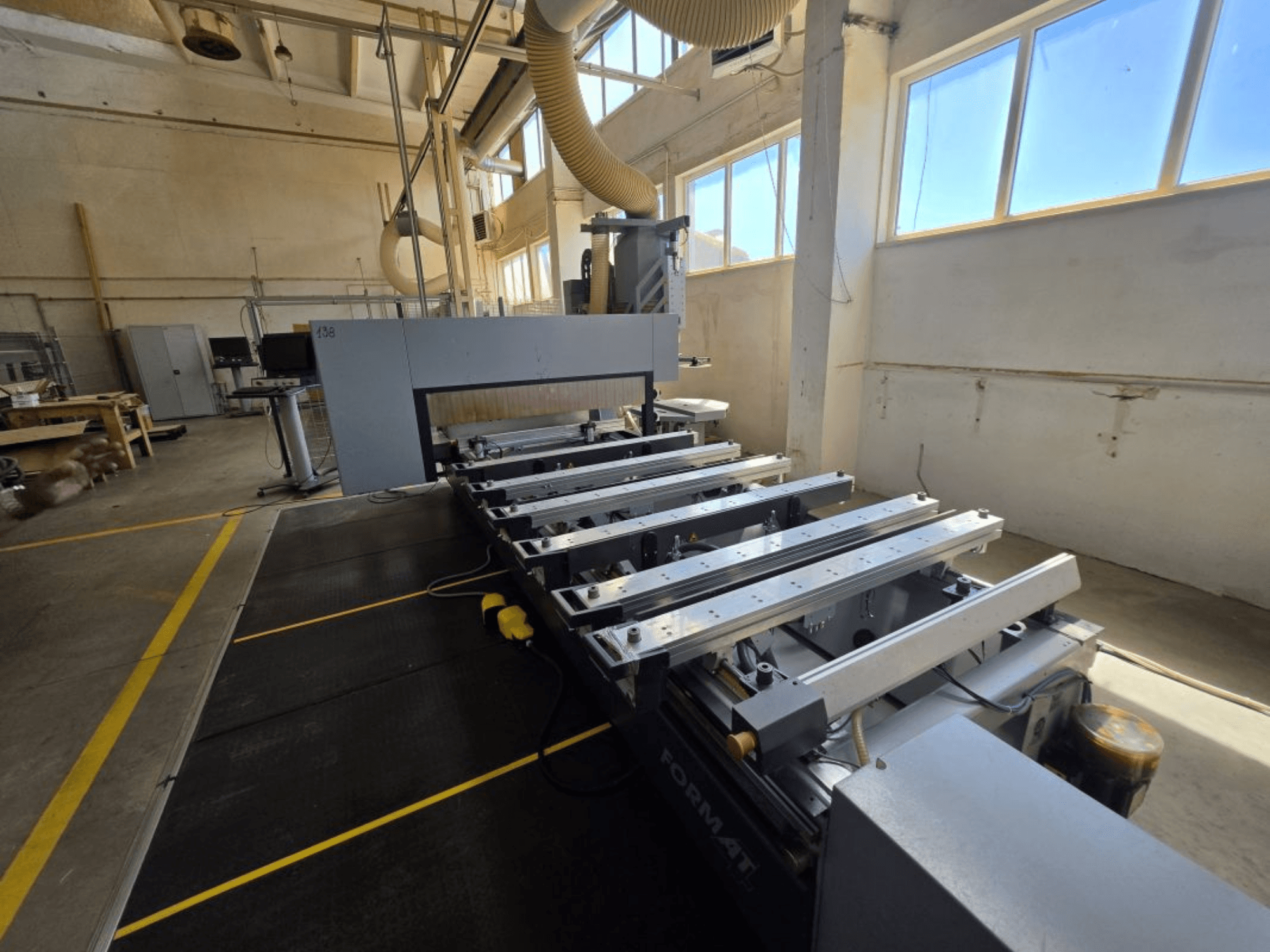

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Horas de trabalho: 6,442 h

• Estado de conservação: Não reconstruído - sem garantia

Geral

• Construção: Estrutura de aço soldado reforçada para serviço pesado

• Pórtico: Pórtico móvel de acionamento duplo

• Maquinação simultânea de 5 eixos

• Software de controlo: WoodFlash CNC

• Pacote de assistência remota através de ligação à Internet

Área de trabalho e eixos

• Área de trabalho: X 3000 mm / Y 1550 mm / Z folga 250 mm

• Accionamentos: Cremalheira e pinhão helicoidal X; fusos de esferas de precisão Y/Z

• Guias: Lineares em todos os eixos

• Lubrificação: Sistema central automático

Eixo principal (electromandril de 5 eixos)

• Tipo: Eixo de 5 eixos com junta de cardan, rotação à direita

• Potência: 12 kW (S6), potência máxima em torno de 12.000 rpm

• Velocidade: 1.000-24.000 rpm

• Interface da ferramenta: HSK F63

• Refrigeração: Arrefecimento por líquido; rolamentos de cerâmica com arrefecimento por ar

• Suporte de agregados integrado; campânula de extração controlada eletricamente

• Peso máximo da ferramenta: 6 kg

• Diâmetro máximo da lâmina de serra: 350 mm

Armazéns de ferramentas

• Magazine linear: 12 posições, lado esquerdo da estrutura; recolha de agregados separada; Ø máx. da ferramenta 250 mm; comprimento máx. da ferramenta 240 mm

• Magazine de discos rotativos: 18 posições no pórtico móvel; suporta brocas e agregados; ferramenta máx. Ø 250 mm; comprimento máx. da ferramenta 280 mm

Unidade de perfuração (DH18 6H 1S)

• Fusos verticais: 12 no total (7 em X, 5 em Y)

• Fusos horizontais: 6 no total (4 em X, 2 em Y)

• Curso/profundidade de perfuração: até 70 mm; tamanho do porta-ferramentas 10 mm; fusos com controlo individual

• Serra de ranhurar integrada: Ø 120 mm; espessura máxima do corpo 5 mm; até 7.500 rpm

Vácuo e fixação

• Mesa de consola: 6 consolas com batentes à frente/atrás; vácuo de duplo circuito sem fios; altura da ventosa de vácuo 100 mm

• Bloqueio pneumático da consola; batentes pneumáticos programáveis; 4 batentes laterais móveis

• Braços de apoio reforçados (40 kg cada)

• Capacidade da bomba de vácuo: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Ligação de vácuo adicional para trabalhos de gabarito

• Ar comprimido controlado para grampos de armação

• Comutação independente de vácuo/ar por consola

Software e controlo CNC

• Pacote WoodFlash: Comando CNC, base de dados de ferramentas (Tecno Manager), editor de programas, pré-visualização 3D, importação DXF, funções CAD (rodar/espelhar/escalar/copiar), gravação, fresagem de bolsos, programação paramétrica e absoluta/incremental, otimização da maquinagem

• Painel de controlo CNC: Operação completa da máquina, criação/edição de programas, gestão de ferramentas/peças, comandos manuais, monitorização de vácuo/ar/segurança

• Terminal de operador móvel: Monitor LED de 24", teclado, rato, USB Monitor LED de 24", teclado, rato, USB

• Terminal de controlo da velocidade de alimentação: Potenciómetro de controlo manual do avanço; avanço variável durante a maquinação

Segurança

• Sistema de segurança CE; tapetes de segurança (em vez de cortina de luz)

• Sistema de paragem de emergência

• Vedação de segurança no lado esquerdo; monitorização da segurança da porta

• Sensores de controlo do vácuo e do ar comprimido

Equipamento adicional

• Interruptor de ativação externo

• Sistema de corrente de cabos protegida

• Sistema de bloqueio adicional dos eixos A e C

• Kit de serviço de ferramentas

• Pacote de instalação de software polaco

• Manual de instruções polaco

• Estação de troca de lâminas de serra no pórtico
