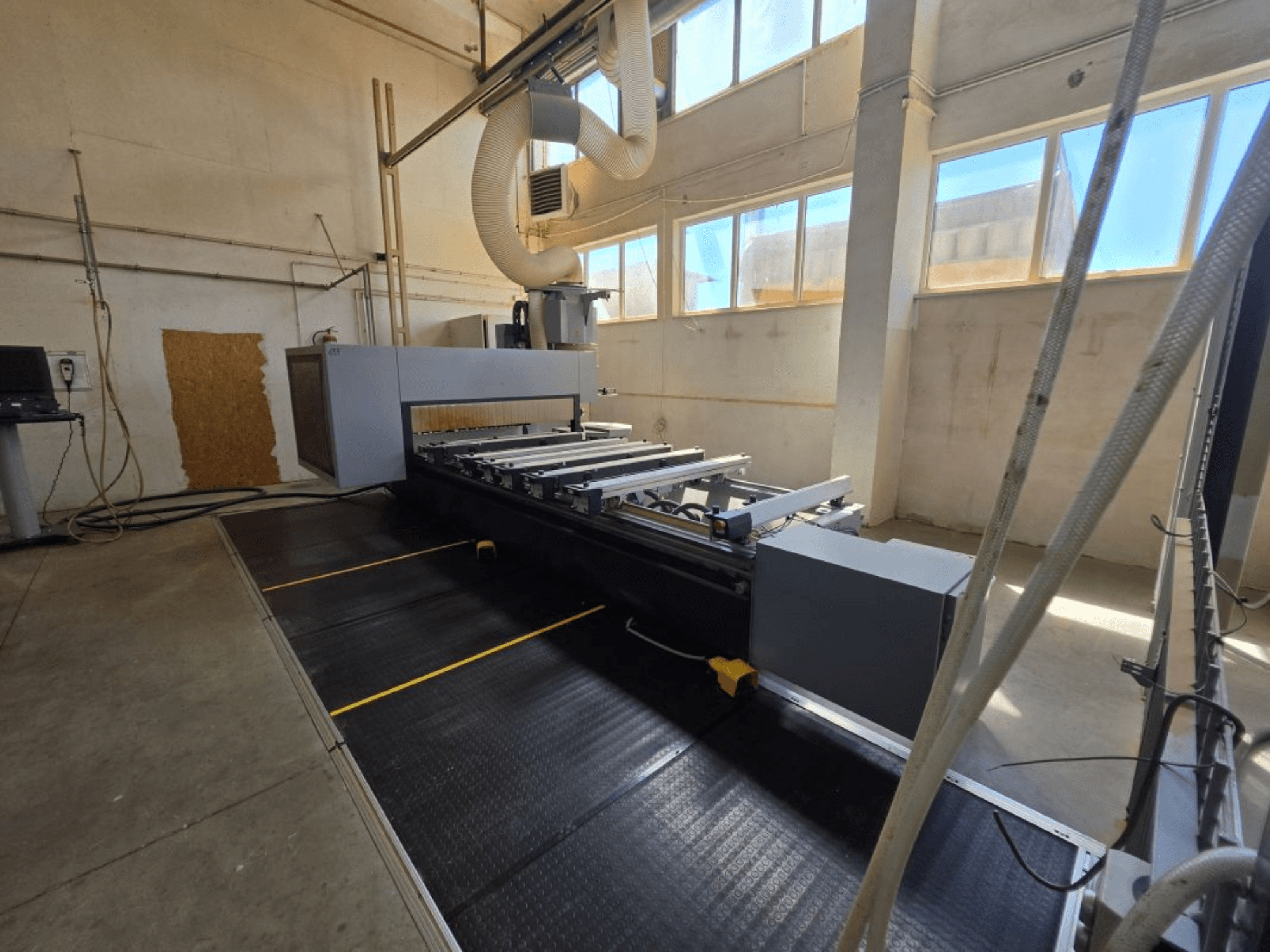

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Horas de trabalho: 9,370 h

• Construção: Estrutura de aço soldado para serviço pesado; pórtico móvel de acionamento duplo

• Potência/Eletricidade: 3x400 V, 50-60 Hz

• Software CNC: WoodFlash suite (painel de controlo, base de dados de ferramentas, editor de programas, simulador 2D, pré-visualização 3D, importação de DXF, funções CAD, programação paramétrica/absoluta/incremental, fresagem de bolsos, gravação, otimização de sequências, planos virtuais, subprogramas)

• Controlos e interface com o operador:

  • Painel CNC para controlo total da máquina

  • Terminal de operador móvel com monitor LED de 24", teclado/rato, USB

  • Controlo manual do avanço (anulação do avanço, paragem de emergência, avanço manual)

• Área de trabalho e deslocações:

  • Área de trabalho: X 3000 mm, Y 1550 mm

  • Altura livre Z: 150 mm

• Eixo principal (5 eixos):

  • Electroeixo de 5 eixos com junta Cardan, arrefecido a líquido, rolamentos de cerâmica, rotação R/L

  • Potência 12 kW (S6), 1.000-24.000 rpm

  • Suporte da ferramenta HSK F63

  • Peso máximo da ferramenta 6 kg; Ø máximo da lâmina de serra 350 mm

  • Suporte de agregados integrado; campânula de extração controlada eletricamente

• Sistema de eixos e movimentos:

  • Pórtico de acionamento duplo

  • X: cremalheira e pinhão helicoidal, guias lineares endurecidas

  • Y: fuso de esferas, guias lineares endurecidas

  • Z: fuso de esferas, guias lineares endurecidas

  • Lubrificação central automática

• Armazéns de ferramentas:

  • Linear: 12 posições, recolha agregada; ferramenta máxima Ø 250 mm, comprimento 240 mm

  • Rotativo (em pórtico): 18 posições; ferramenta máx. Ø 250 mm, comprimento 280 mm

  • Estação de recolha de lâminas de serra: lâmina máx. Ø 350 mm

• Perfuração e ranhura:

  • Cabeça de perfuração DH18 6H 2S:

    • 12 fusos verticais (7X / 5Y), 6 fusos horizontais (4X / 2Y)

    • Curso/comprimento máximo da broca 70 mm; porta-ferramentas Ø 10 mm; acionamento individual

  • Serras de ranhurar: 2 lâminas (1X / 1Y), Ø máx. 120 mm, espessura do corpo máx. 5 mm, até 6.000 rpm

• Aspiração e fixação:

  • Mesa de consola com 6 consolas; paragens programáveis à frente/atrás

  • Sistema de vácuo de duplo circuito sem fios; altura do copo 100 mm

  • Bloqueio pneumático da consola; 4 batentes laterais móveis; braços de apoio adicionais

  • Capacidade da bomba de vácuo: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Equipamento de vácuo adicional: ligações de gabarito esquerda/direita; ar comprimido controlado para grampos da estrutura; controlo independente de vácuo/ar por consola

• Segurança:

  • Sistema de segurança CE, cortina de luz, sistema de paragem de emergência

  • Vedação de segurança no lado esquerdo, monitorização da segurança da porta

  • Sensores de vácuo e de ar comprimido

  • Sistema de tapete de segurança adicional

Equipamento adicional

• Sistema de bloqueio mecânico adicional do eixo A e do eixo C

• Pacote de assistência remota via Internet

• Software gerador de carroçaria de armário (pacote de design de armário 3D)

• Kit de ferramentas de serviço

• Documentação: Manuais de polimento; manual de instalação do WoodFlash

• Braços de suporte adicionais para consolas

• Acessórios incluídos:

  • 11 ventosas FA 140 × 115 × 100 mm

  • 4 ventosas FA 125 × 75 × 100 mm

Nota: Os dados técnicos são fornecidos a título meramente informativo e não vinculativo.
