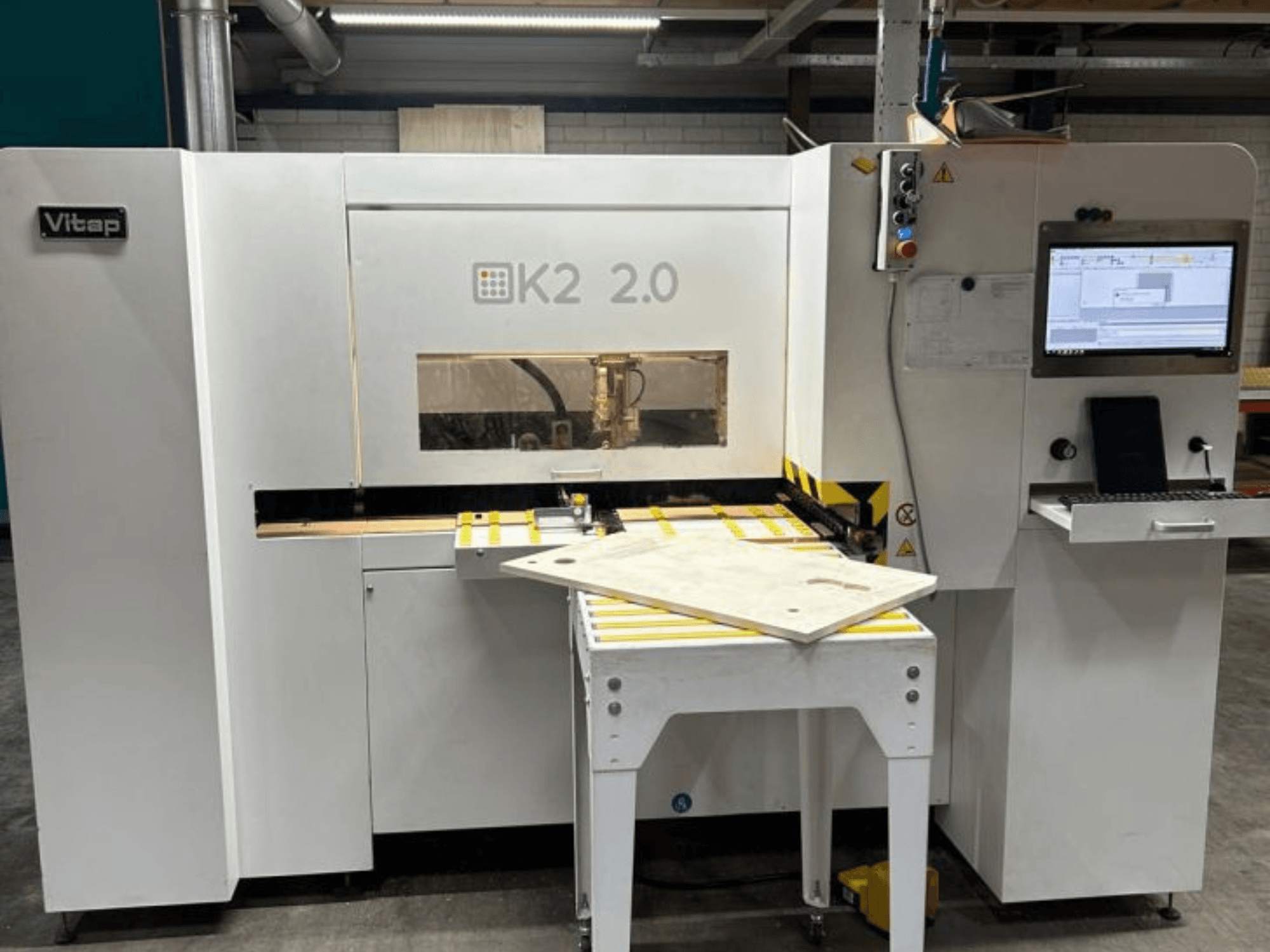

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Máquina de perfuração e fresagem CNC usada

Marca: Vitap

Tipo: Point K2 TOP 2.0

Ano de fabrico: 2018

Usinagem contínua, usinagem da peça a partir de baixo e retorno automático da peça ao operador

3 eixos controlados:

Eixo X – transporte ininterrupto da peça através do DDT (Sistema de Transporte Dinâmico Duplo) com motor sem escovas

Eixo Y – deslocamento da cabeça de perfuração

Eixo Z – perfuração

- Referência dupla «0»: laser de nova geração para detetar o início e o fim da peça.

O programa pode reajustar a perfuração a partir de baixo para obter um alinhamento perfeito em peças verticais e horizontais.

O laser é composto por um transmissor e um recetor para evitar erros com materiais de bordas escuras.

- Batentes laterais com roletes, compostos por uma parte fixa e uma parte móvel; leitura digital mecânica com alinhamento automático ao batente «0» para remoção de até 3 mm na linha «0»

- Dispositivo de fixação lateral constante para um posicionamento preciso na linha 0.

- Saída traseira da peça

- Trocador automático de ferramentas de 4 estações

- Sem limitação do comprimento da peça

- Monitor LCD TFT de 19" 5/4

- PC industrial

- Interface de operador WSC com Lister, ferramentas paramétricas e configuração paramétrica

- Programação gráfica CAD TPA EDI32, versão básica

- Porta USB

- Gravação de todos os ficheiros

- Programação de macros

- Importação de ficheiros DXF

Especificações técnicas

Número de fusos verticais independentes: 12

Número de fusos horizontais independentes no eixo X: (2+2)

Número de fusos de perfuração horizontais no eixo Y: (2+2)

1 serra (Ø 100 mm)

Fuso elétrico de 5 kW com cone ISO 30 (12 000-24 000 rpm)

Peso máximo da peça: 80 kg

Dimensões máximas da peça: X ilimitado, Y 1 200 mm, Z 50 mm

Dimensões mínimas da peça: X 270, Y 185 (70°), Z 4 mm

Velocidade de avanço: 25 m/min

Velocidade do fuso: 3 500 rpm

Diâmetro máximo da ferramenta horizontal: 12 mm

Profundidade máxima de perfuração horizontal nos eixos X e Y: 30 mm

Profundidade máxima de perfuração vertical: 45 mm

Diâmetro máximo da ferramenta na vertical: 35 mm

Consumo de ar: 2000 m³/h

Velocidade de exaustão: 30 m/s

Portas de exaustão: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Ar comprimido: 7 bar

Consumo máximo de ar: 60 Nl/min

NORMAS CE

- Software de escritório - Licença

- Ponto zero ajustável para formatação em 4 lados

- Em conformidade com as normas CE

- A partir de 28 de maio de 2026: aproximadamente 500 horas de funcionamento, tendo sido instalado um novo computador

Nota:

As especificações técnicas e descrições são cópias da confirmação de encomenda original. A informação é fornecida apenas a título informativo e não é vinculativa.
