Bystronic - BySprint Fiber 3015DE-CUT-BYS-2016-00002

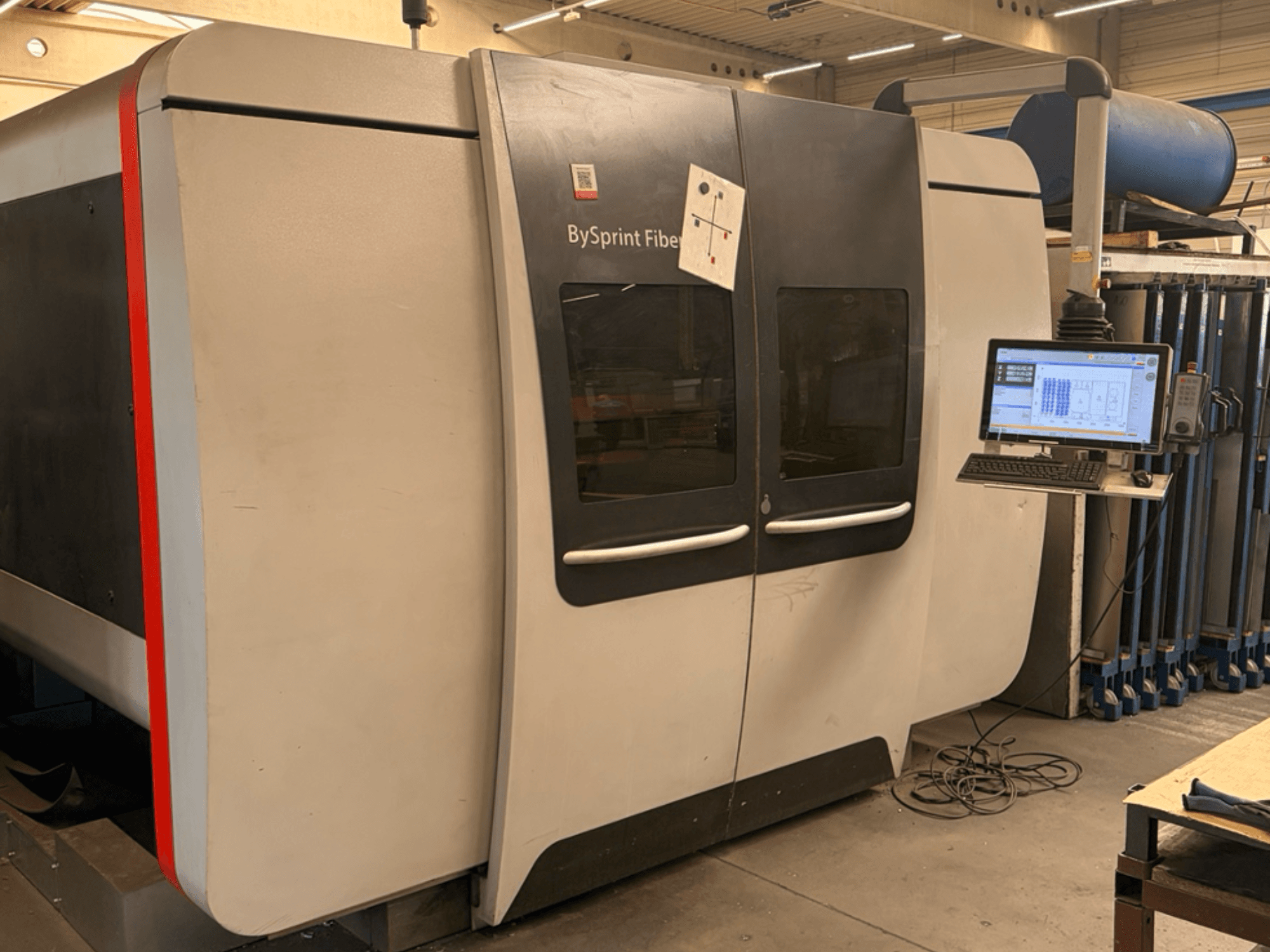

Bystronic BySprint Fiber 3015, incluindo o sistema de carga/descarga ByTrans Extended

* Fonte de laser: Fiber 4000

* Tecnologia de laser: laser de fibra

* Potência do laser: 4000 W

* Frequência de pulso: 1–2500 Hz

* Intervalo de regulação da potência: 400–4000 W

* Dimensão da chapa (X): 3000 mm

* Dimensão da chapa (Y): 1500 mm

* Velocidade máxima de posicionamento X/Y: 100 m/min

* Velocidade máxima de posicionamento simultâneo: 140 m/min

* Precisão de posicionamento (VDI/DGQ 3441): ±0,1 mm

* Repetibilidade (VDI/DGQ 3441): ±0,05 mm

* Precisão de deteção de bordas: ±0,5 mm

* Peso máximo da peça: 890 kg

* Tempo de troca da mesa de transporte: 35 s

* Espessura máxima do aço macio: 20 mm

* Espessura máxima do aço inoxidável: 15 mm

* Espessura máxima do alumínio: 15 mm

* Espessura máxima do latão: 8 mm

* Espessura máxima do cobre: 8 mm

* Consumo total de energia (incluindo extração e refrigerador): 25,3 kW

Equipamento e características

* Sistema automático de mesas de transporte com 2 mesas de transporte

* Cabina de segurança totalmente fechada

* Carrinho de aparas com roletes

* Armário de controlo CNC

* Ecrã tátil com interface de utilizador ByVision

* Mensageiro de manutenção

* Gestor de reinício

* Gestor do sistema

* Unidade de controlo portátil

* Assistente de parâmetros de corte

* Fonte de Alimentação Ininterrupta (UPS)

* Ponte de corte

* Cabeça de corte

* Jato de perfuração

* ByPos Fiber

* Limpeza automática do bico

* Função de varredura

* Fonte de laser de fibra

* Aquecimento do depósito

* Pacote de adaptação para climas tropicais

* Unidade de extração padrão 3000

* Interface de automatização/manuseamento

* Refrigerador para fibra 4000

* Proteção do operador na área de corte

* Proteção do operador na área de carga/descarga

* Alimentação elétrica: 400 V / 50 Hz

* Ligação elétrica (máquina, incluindo fonte de laser)

* Ligação de ar comprimido (máquina, incluindo fonte de laser e refrigerador)

* Pacote de especificações do material

* Pacote de tolerâncias das peças e qualidade da superfície de corte

* Pacote de fornecimento de gás de corte e qualidade de corte

* Documentação relativa aos requisitos ambientais

* Documentação relativa aos requisitos do edifício

* Documentação da máquina

* Armário STL

Equipamento adicional

* Sistema de carga/descarga alargado ByTrans 3015

* 2 cassetes com suportes de cobre

* Unidade de sucção adicional para separação de chapas

* Fibra de controlo de corte

* Posição especial do armário de controlo

* Trocador automático de bicos com 40 posições

* Segundo painel de comando

* Hardware de observação

* Interface OPC de corte
