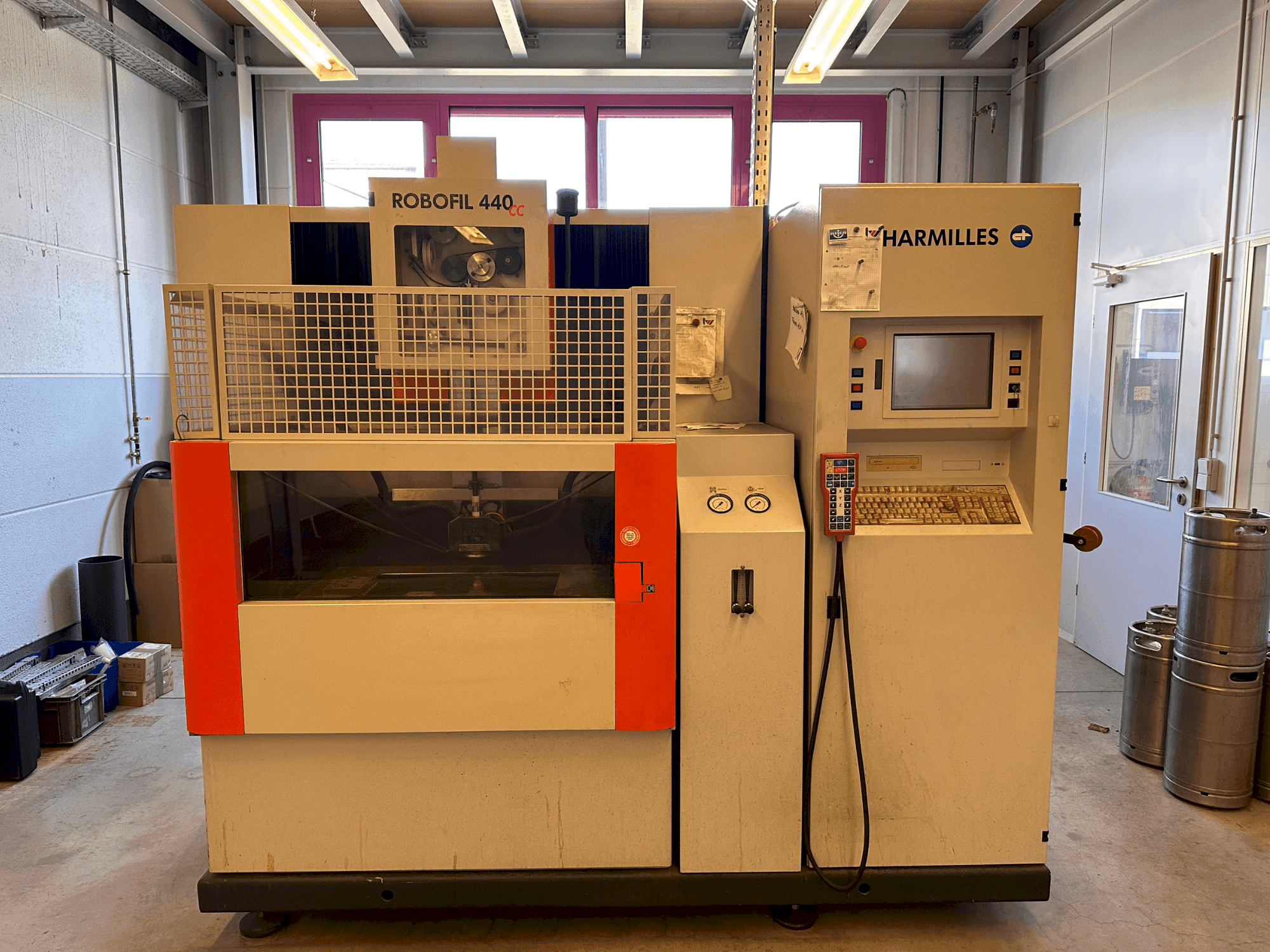

Este Robofil 440 CC de 3 eixos da CHARMILLES foi fabricado em 2007 e apresenta um design robusto com um peso total do sistema de 4450 kg quando cheio com dielétrico. Pode trabalhar peças até 1500 kg, com dimensões máximas de 1200 x 700 x 400 mm. Ideal para processos de EDM de fio de precisão, esta máquina oferece um sistema de controlo abrangente com um ecrã TFT de 12". Se pretende obter capacidades de EDM de alta qualidade, considere a máquina CHARMILLES Robofil 440 CC que temos para venda. Contacte-nos para mais informações.
Visão Geral
- marca: CHARMILLES
- ano: 2007
- MODELO: Robofil 440 CC
- tipo de aplicação: EDM
- Localização: Alemanha
- tipo de máquina: Máquina EDM de fio
- disponibilidade: Imediatamente
Informação Técnica - CHARMILLES Robofil 440 CC
Dados Gerais
- Largura das medições: 2810 mm
- Profundidade das medições: 2600 mm
- Altura das medições: 2080 mm
- Peso da máquina: 4450 kg
Acionador principal
- Número do eixo: 3
Movimento
- EIXO-X Movimento: 550 mm
- EIXO-Y Movimento: 350 mm
- EIXO-Z Movimento: 400 mm
Peça a maquinar
- Peça a maquinar x: 1200 mm
- Peça a maquinar y: 400 mm
- Peça a maquinar z: 700 mm
- Peso da peça a maquinar: 1500 kg
Unidade de injeção
- Pressão de injeção: 2/4/8/13 bar
Informações adicionais
- Benefícios técnicos da máquina:
- - Volume dielétrico total: 1200 l
- - Mín. /max. Espessura dieléctrica: 0/435 mm
- - Guias de fio padrão: 0. 25 mm
- - Tensão de entrada trifásica: 400 v
- - Frequência da rede eléctrica (2 versões): 50 ou 60 hz
- - Fator de potência: 0,8
- - Potência total instalada: 10 kva
- - Flutuações admissíveis: ±10%
- - Micro-interrupções admissíveis: 4 ms
- - Alimentação de ar comprimido: 6-7 bar
- - Controlador Controlo numérico TFT 12"/ Dimensões do sistema completo (LxPxA) mm 2600x2810x2240/ Peso total do sistema sem dielétrico kg 3300/ Peso total do sistema com dielétrico kg 4450/ Área de trabalho/ Dimensões máximas da peça de trabalho mm 1200x700x400 Peso máximo da peça de trabalho kg 1500/ Espessura dieléctrica mín./máx. Espessura do dielétrico mm 0/200/ Alimentação de ar comprimido/ Pressão bar 6...7 bar/ Caudal mínimo l/min 150/ Eixos/ Curso X, Y, Z mm 550x350x400/ Curso U, V mm 550/350/ Ângulo de cone / altura °/mm ±30/400/ Resolução de medição X, Y, U, V, Z µm 0,05/ Velocidade de deslocação dos eixos mm/min 0...3000/ Proteção contra colisão dos eixos X, Y, U, V, Z/ Dielétrico/ Tipo Água desionizada/ Volume total do dielétrico L 1200/ Cartuchos de filtro 4/ Garrafas de desionização 1/ Volume total de resina de desionização L 20/ Elétrodo / Fio/ Guias de fio padrão mm Φ 0,25/ Força de tração do fio programável daN 0,3...2,5/ Velocidade de desenrolamento do fio programável m/min 0,5...15/ Enfiamento automático do fio mm Φ 0,1/0,2/0,25/0,3/ Reenfiamento automático do fio mm Φ 0,2/0,25/0,3/ Diâmetro mínimo do furo piloto para enfiamento automático/ mm Φ 0,8/ Altura máxima para enfiamento automático com fio de 0,25 mm/mm 220/ Pesos e tipos de bobinas de fio admissíveis kg de acordo com as normas DIN: 1,6 (K100) - 8(K160)/ de acordo com as normas JIS: 3(P3) - 5(P5)/ Quadro elétrico/ Tensão de entrada trifásica V 400/ Frequência da rede (2 versões) Hz 50 ou 60/ Flutuações admissíveis ±10%/ Potência total instalada: 10 kVA/ Micro-interrupções admissíveis em ms: 13.5 A/ Fator de potência: 0,8/ Ecrã: 12" TFT/ Línguas padrão disponíveis: Francês, inglês, alemão, italiano, espanhol/ Capacidade de memória do utilizador: 6 GB/ Sistema operativo: Windows XP SP2/ CD-ROM/ Porta Ethernet, USB/ Porta paralela/ Controlo remoto/ Teclado alfanumérico: PC/ Condições ambientais admissíveis/ Temperatura para uma precisão óptima: 20±1°C/ Temperatura para um equipamento ótimo: 15...30°C/ Humidade relativa admissível: 40...80%/ Emissão máxima de ruído da máquina: 76 dB(A)/ Tempo de estabilização térmica: 3 h/ Grau de proteção do equipamento elétrico: IP 43
Benefícios da máquina
Informações adicionais
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
