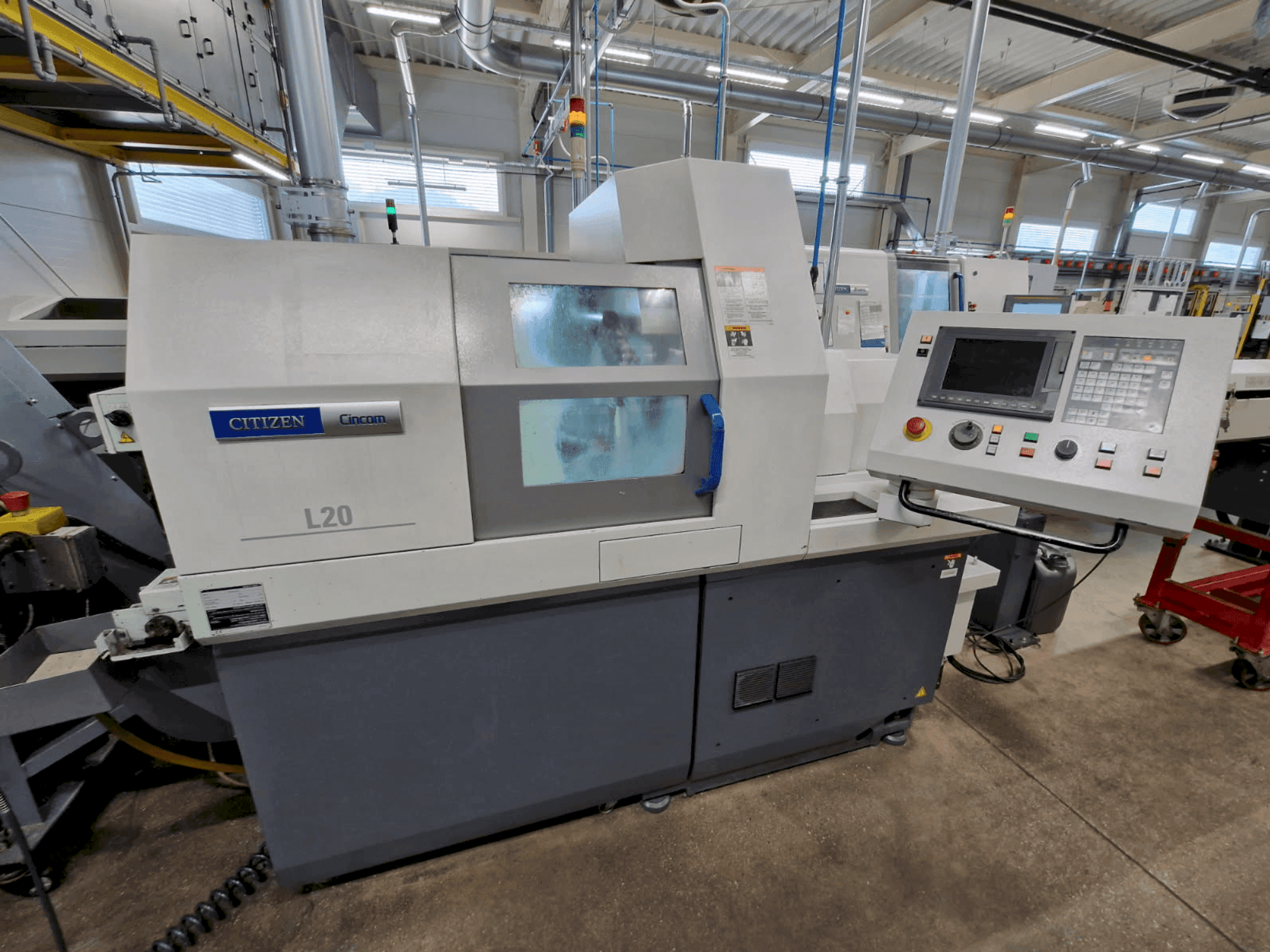

CITIZEN Cincom L20E-2M8 com alimentador de barras FMB e transportador de aparas LNS

A máquina é adequada para um torneamento eficiente até 20 mm de diâmetro.

A máquina foi concebida para acomodar até 37 ferramentas para maquinação de produtos complexos.

Conjunto de subconjuntos de ferramentas:

Suporte vertical com 5 ferramentas

4-7 ferramentas rotativas para maquinação radial transversal

Ferramentas de perfuração 3-9 para maquinação frontal

0-4 ferramentas rotativas para contra-fuso

4-10 ferramentas de perfuração para contra-fuso

Configuração básica

Base: bloco fundido com guias lineares robustas (estabilidade térmica e vibratória)

Fuso principal: 10.000 rpm, eixo C, passagem Ø 26 mm (barra máx. Ø20 mm)

W1: suporte vertical com 5 ferramentas (12 × 12 × 130 mm)

3× GSC1310 ferramentas rotativas radiais ER16 (1 kW, 7.500 rpm)

Unidade rotativa GSE3210 ajustável 0°/90° para unidade de fresagem (3× GSC1310 ER16)

Bloco de perfuração U124B (2+1) para furos profundos

Contra-eixo: 8.000 rpm, eixo C opcional, potência 0,75/1,5 kW

Unidade de ferramentas acionadas U153B para contra-fuso (0,75 kW) + 4× adaptadores SAU819 Ø19,05

Controlador: Mitsubishi Meldas 700 (sistema operativo Windows, processador melhorado, LCD 8,4")

Maquinação simultânea nos fusos principal e auxiliar

Novo design da tampa da porta deslizante, economiza espaço

Dados técnicos

Fuso principal

Comprimento máximo de torneamento: 200 mm

Ø de passagem: 26 mm

Ø máx. da barra: 20 mm

Velocidade: 200-10.000 rpm

Potência: 2,2 / 3,7 kW

Posicionamento: Eixo C (0,001°)

Contra-eixo

Barra máx. Ø: 20 mm

Velocidade: 200-8,000 rpm

Potência: 0,75 / 1,5 kW

Posicionamento: Eixo C

Comprimento máx. da peça de trabalho na pinça: 80 mm

Ferramentas acionadas

Velocidade: 200-7.500 rpm

Potência: 1 kW

5 ferramentas (suporte vertical) + 4-7 radiais + 3 na direção Z

Ferramentas

5 ferramentas (12 × 12 × 130 mm)

Bloco de perfuração de 3 posições no contra-fuso (3× Ø25,4 mm)

Suportes de maquinagem posterior: 3-6 (Ø19,06 mm)

Guias

Pinças: E145

Bucha de guia: Neukomm 22.001

Máquina ER16 / ER11

Equipamento adicional

• Unidade de fixação Ø25 mm

• Bomba de 15 bar para lavagem do contra-eixo

• Adaptadores SAU819 até Ø8 mm

• Transformador 3×400V/3×200V, 10 kW

• Transportador de limalhas LNS MH-HB

• Alimentador de barras FMB Minimag 20/3200
