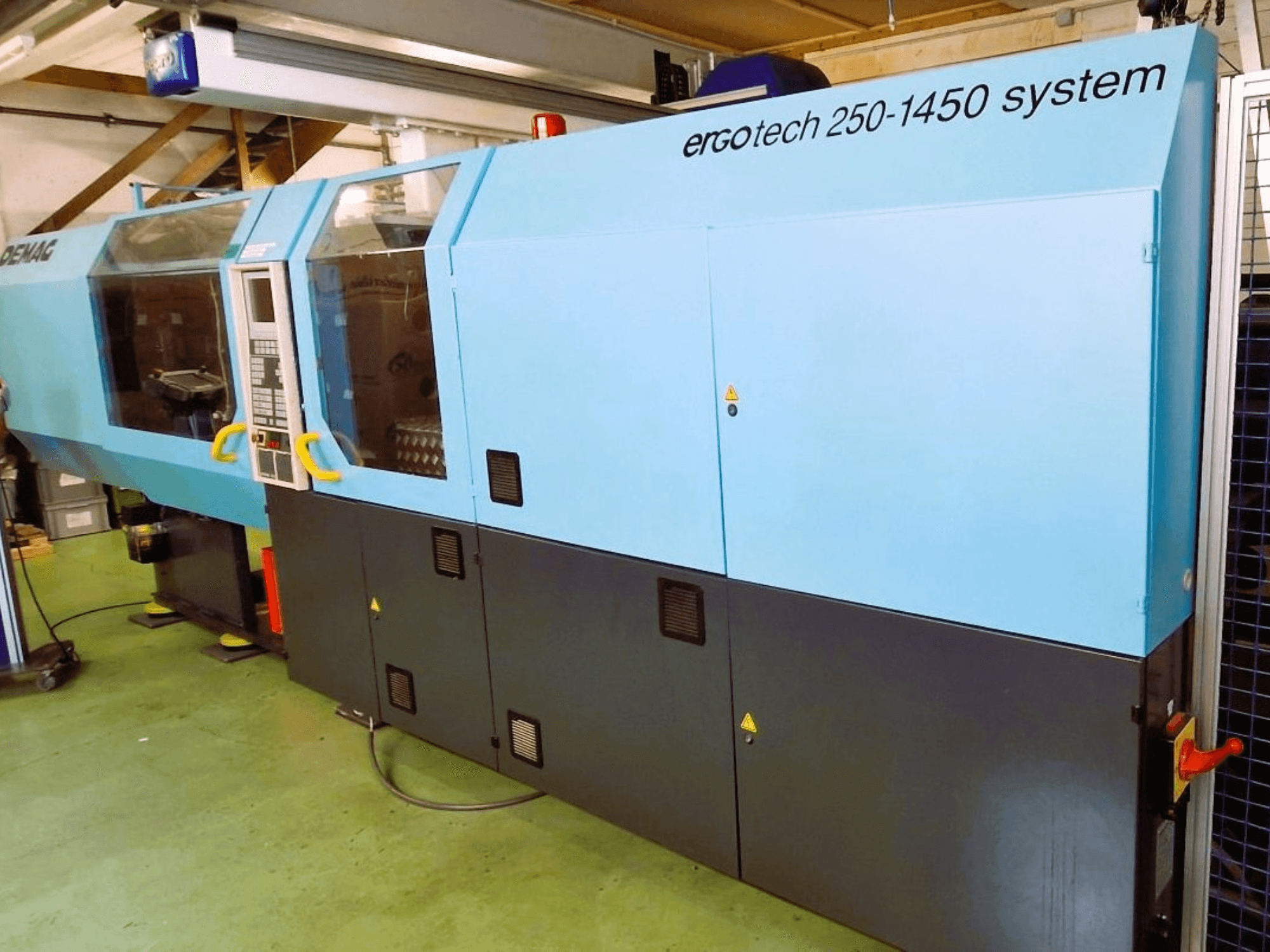

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Unidade de fixação:

  • Força de aperto: 2500 kN (força de retenção 2750 kN)

  • Curso de abertura máx.: 675 mm

  • Altura da ferramenta/molde: 330-710 mm

  • Espaçamento livre dos tirantes: 630 × 630 mm

  • Espaçamento máximo das placas de fixação da ferramenta: 950 × 950 mm

  • Peso máximo do molde: 3300 kg

  • Curso do ejetor: 200 mm

  • Força do ejetor: 80 kN (força de retração 35 kN)

  • Alavanca articulada dupla de 5 pontos, compacta; alavancas articuladas lubrificadas a óleo com impulsos optimizados

  • Suporte para placa móvel; placas de montagem do molde ajustáveis em altura

  • Barras de suporte endurecidas por indução (4 dobras), colunas superiores extensíveis

  • 3 velocidades de abertura/fecho do molde; força de aperto ajustável no IBED

  • Ejetor hidráulico do molde; sistema de medição da posição das placas do molde

  • Paragem automática do arrefecimento do molde em caso de avaria

• Unidade de injeção:

  • Unidade de injeção: 1450

  • Diâmetros dos parafusos: 50 / 60 / 70 mm (atualmente equipado: 70 mm)

  • Relação L/D: 20:1 (todos os cilindros de parafuso)

  • Curso máximo de dosagem: 270 mm

  • Sistema ativo de retração do parafuso; retração hidráulica do parafuso após pressão de retenção ou plastificação

  • Zonas de cilindro aquecidas separadamente; 5 circuitos de controlo de temperatura auto-optimizados (cilindro e bocal)

  • Controlo de velocidade através de 10 pontos de apoio (perfil poligonal)

  • Controlo da velocidade do parafuso através de 6 estágios

  • Controlo da pressão de retenção: 10 estágios (perfil poligonal)

  • Injeção através de um sistema de medição de deslocamento (rápido/rastejante)

  • Contrapressão ajustável; controlo da almofada durante a pressão de retenção

  • 2 Sistema de moldagem por injeção de 3 velocidades; velocidade de ejeção em duas fases

• Bico:

  • Curso máximo do bico: 440 mm

  • Profundidade de imersão do bico: 40 mm

  • Força de contacto do bico: 110 kN

• Desempenho/dados:

  • Peso máximo da peça (PS): 927 g

  • Capacidade da tremonha de enchimento: 110 L

  • Capacidade do depósito de óleo: 700 L

  • Unidade de bombagem: 37 / 45 kW

  • Ligação eléctrica: 380 V / 50 Hz

• Controlos e HMI:

  • Máquina de moldagem por injeção totalmente controlada; design modular

  • Bomba de controlo hidráulico DFE economizadora de energia

  • Sistema de mudança de cilindro com conversão automática de dados

  • Função de rampa incorporada para abertura/fecho do molde

  • Terminal do operador IBED com LCD de 10" e unidade de disquete de 3,5

  • Entrada do ponto de ajuste em bar, cm³, mm/s, ou %

  • Suporte gráfico para perfis de injeção

  • Aquisição de dados do processo PDE (20 parâmetros + 100 gráficos de ciclo); controlo do processo

  • Diagnóstico de erros em texto simples

  • Transferência de dados do processo para outras máquinas ERGOtech

  • Programa on/off com pulverização por ejeção

  • Função de ajuda com disquete

• Interfaces e ligações:

  • EOAT/barramento periférico para ligação de dispositivos

  • Interface V24 para impressora; programa de impressão + cópia impressa

  • Interface de manuseamento VDMA 24465 (32 pinos)

  • Interface de proteção da ferramenta (bloqueio da placa ejectora)

  • Ligação da ferramenta norma DIN

  • Combinação de tomadas:

    • 2× 220 V / 2× 380 V + desligamento automático

    • Tomada 2× 220 V + 1× 380 V (SO)

  • Válvulas pneumáticas (3/2) para a placa de montagem da ferramenta

  • Controlo da água de arrefecimento: 8 vias (expansível até 12 vias)

  • Indicador visual de falha (luz intermitente)

• Acabamento da pintura:

  • Parte inferior antracite; parte superior azul/verde/cinzento claro

Equipamento adicional

• Robô Sepro (manuseamento)

  • Curso transversal horizontal X: total 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Acionamento: servo motor

  • Velocidade máxima de deslocação: 4000 mm/s

  • Lado de saída: traseira da máquina

  • Altura da base fixa aprox.: 480 mm

• Tremonha de material

• Controlador de temperatura com registo gráfico

• Unidade de controlo da água de refrigeração: 8 vias, expansível até 12 vias

• Fixação resistente da máquina (pés amortecedores de vibrações)
