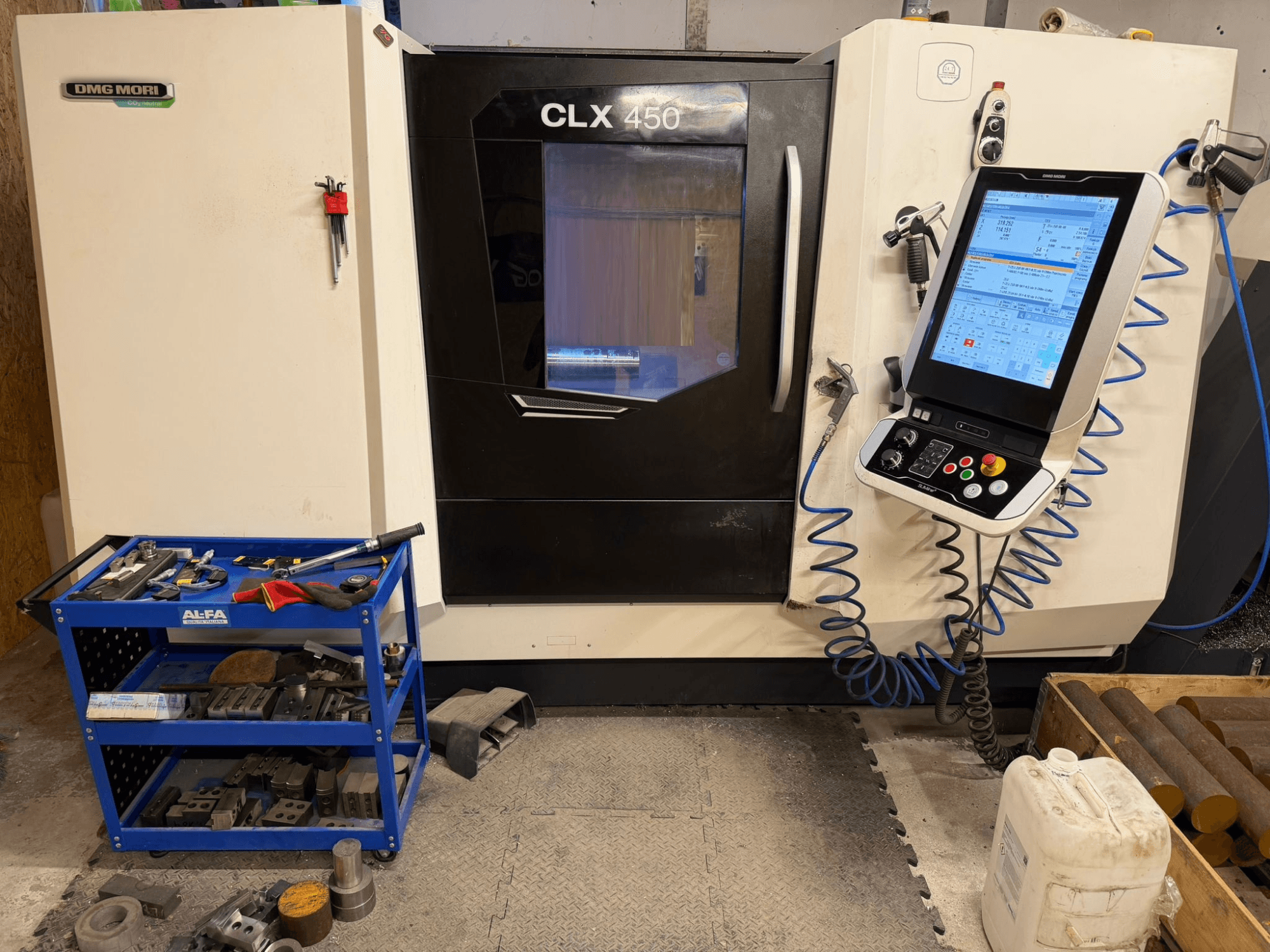

DMG MORI - CLX 450 V3 PL-TUR-DMG-2022-00002

• Versão: V3 (sem eixo Y); configurado para torneamento + fresagem (eixo C)

• Área de trabalho:

  • Área de trabalho 650 mm

  • Deslizamento sobre o carro transversal: 465 mm

  • Diâmetro máximo de viragem: 400 / 315 mm

  • Deslocação rápida X/Z: 30 / 30 m/min

• Eixos: X, Z, C; precisão de posicionamento do eixo C: 20 arcsec

• Eixo principal:

  • Nariz do fuso: A2-8

  • Capacidade da barra: 80 mm

  • Diâmetro do rolamento frontal: 130 mm

  • Opções de diâmetro do mandril: 210 / 250 / 315 mm

  • Potência do fuso (40% / 100%): 25,5 / 17 kW

  • Binário máximo (40% / 100%): 426 / 283 Nm

• Torre (VDI 40):

  • 12 estações (12 acionadas)

  • Diâmetro da estação da ferramenta: 40 mm

  • Potência da ferramenta acionada: 5,44 kW

  • Binário da ferramenta acionada: 20 Nm

  • Velocidade máxima da ferramenta acionada: 4000 rpm

• Cabeçote móvel:

  • Curso: 500 mm

  • Interface central: MK5

  • Força máxima: 8 kN

• Guias / Fusos de esferas: X/Z 40 × 10 mm

• Precisão: Precisão de posicionamento X/Z: 5 / 10 µm

• Capacidade / Suporte de trabalho:

  • Capacidade máxima de barras: 80 mm

  • Mandril hidráulico: Ø 254 mm (instalado)

  • Furo do mandril: 82 mm

• Manuseamento de líquido de refrigeração e aparas: Pistola de refrigeração 5 bar; depósito de aparas

• Controlo: Siemens SLIMline multi-touch (19")

• Dimensões e peso:

  • Peso sem transportador de aparas: aprox. 4950 - 5050 kg

  • Peso com transportador de aparas: aprox. 5500 kg

• Notas: 12 estações completas de ferramentas acionadas

Equipamento adicional

• Transportador de aparas (descarga do lado direito)

• Cabeçote móvel hidráulico (controlado pela função M)

• Sistema de medição direta (eixo X)

• Volante eletrónico externo

• Conector DMG MORI IoT

• Apalpador de ferramentas Marposs

• Torre de sinalização (4 cores)

• Conjunto de porta-ferramentas estáticos VDI 40

• Conjunto de ferramentas acionadas OMC (QuickFlex, ER32)
