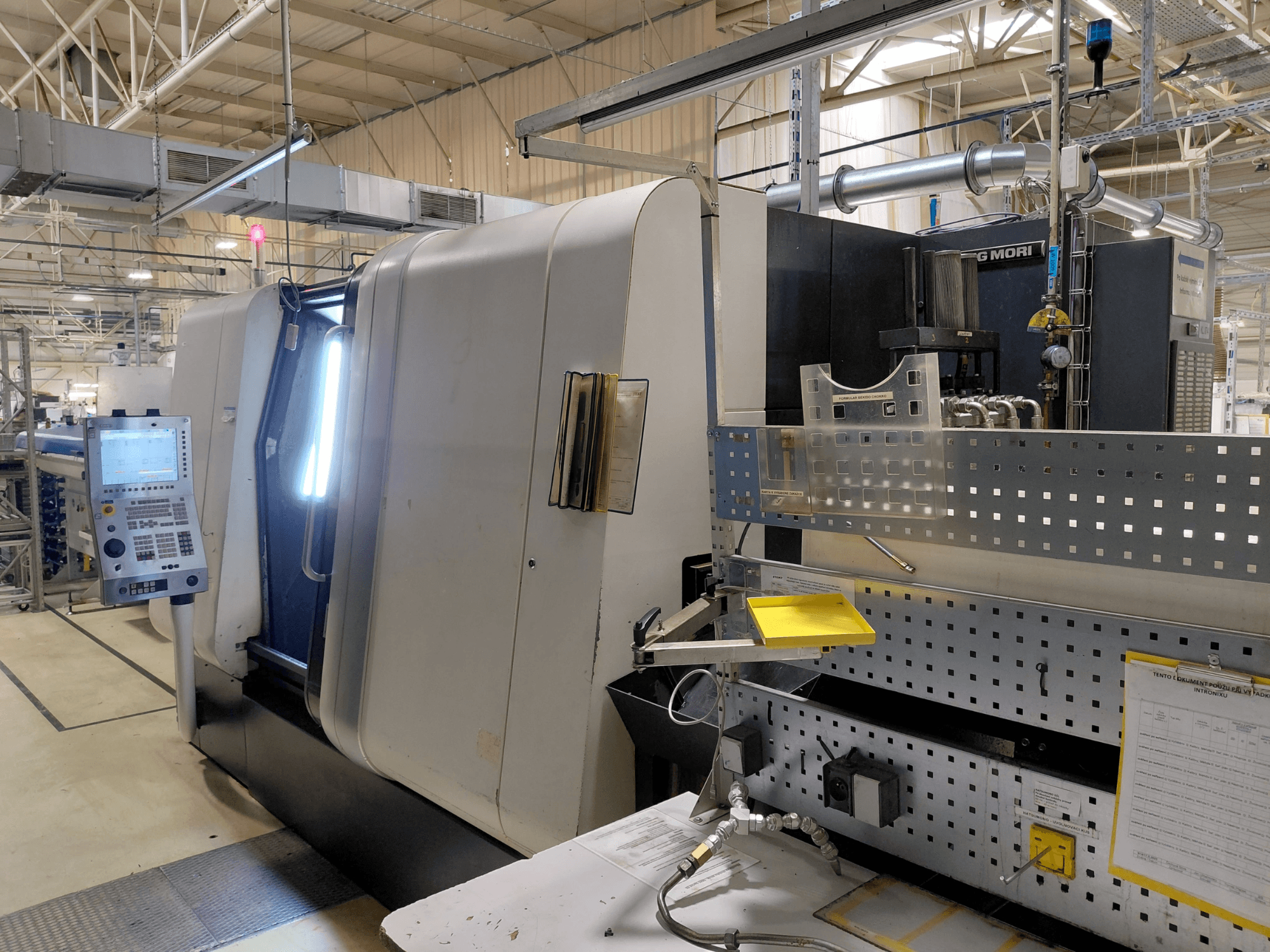

DMG MORI - Sprint 65 linearDE-TUR-DMG-2015-00002

• Total de horas: 64 274 h; Horas de funcionamento: 43 196 h

• Contra-fuso: 17 kW; velocidade máxima 5 000 rpm; diâmetro máximo da barra 45 (65) mm

• Eixos controlados por CNC:

  • X1: curso de 165 mm; avanço rápido de 30 m/min; aceleração de 5 m/s²

  • Z1: curso de 678 mm; avanço rápido de 30 m/min; aceleração de 5 m/s²

  • Y1: curso de 80 (+50/-30) mm; avanço rápido de 30 m/min; aceleração de 5 m/s²

  • X2: curso de 165 mm; avanço rápido de 30 m/min; aceleração de 5 m/s²

  • Z2: curso de 640 mm; velocidade rápida de 30 m/min; aceleração de 5 m/s²

  • W2: curso 690 mm; avanço rápido 30 m/min; aceleração 5 m/s²

• Torres: 2; 12 posições motorizadas por torre; sistema de ferramentas VDI 30; velocidade máxima da ferramenta motorizada 4000 rpm

• Sistema de refrigeração: depósito de aprox. 650 l; capacidade da bomba por torre 20 l/min; pressão 7 bar

• Alimentação elétrica: 91 kVA

• Configuração e funções da máquina de base:

  • Acionamento dos carros 1 e 2 (todas as 12 posições)

  • Eixo C para o fuso principal e o contra-fuso

  • Eixo Y para o carro 1

  • Limpeza da pinça do contra-fuso com líquido de arrefecimento

  • Preparação mecânica para filtro de névoa de óleo

  • Interface elétrica e de software para o carregador de barras

  • Sincronismo angular entre o fuso principal e o contra-fuso

  • Desligamento automático da máquina

  • 2 saídas de ligar/desligar adicionais (4 funções M)

  • Rosqueamento rígido

  • Contador de peças e de tempo

  • Software para torneamento poligonal (corredeiras 1 e 2)

  • Velocidade de corte constante

  • Interpolação helicoidal (slide 1)

  • Controlo da velocidade do fuso

  • Luz de aviso quádrupla

  • Dispositivo de arrefecimento para o armário elétrico

• Opções de controlo:

  • Sistema de monitorização do desgaste das ferramentas (monitor FANUC)

  • Sistema de seleção de ferramentas equivalentes (monitor FANUC)

Equipamento adicional

• Alimentador de barras IEMCA MASTER 865 MP 43 L

• Transportador de limalhas (cavacos), tipo correia

• Dispositivo de descarga de peças, incluindo correia

• Mandril de pinça do fuso principal MPF 65/140 (sem avanço axial), Ø máx. 65 mm

• Trocador manual de pinças SACO MPT65/140 e MPF65/140

• Mandril do contra-fuso SMW 175-BBD, incl. adaptador

• 1 conjunto de mandíbulas macias para SMW 175-BBD

• Pressão de fixação diferencial para o contra-fuso (duas pressões selecionáveis)

• Lavagem externa das garras/pinças com líquido de arrefecimento no fuso principal e no contrafuso

• Várias peças sobressalentes novas disponíveis
